一个被忽视的瓶颈

当人们谈论机器人时，目光总在机械臂的姿态、末端执行器的灵巧度、甚至整机的外观设计上。很少有人关注藏在每个关节内部的那颗"心脏"——一体化关节。

它把电机、减速器、编码器、驱动器、传感器塞进了一个紧凑的壳体里，体积小了，集成度高了，但测试的难度也随之飙升。过去那套"拆开来一个一个测"的老办法，已经完全跟不上一体化关节的节奏。

于是，一种全新的测试装备登上了舞台：机器人一体化关节综合性能测试仪。

它到底在测什么

简单来说，这台设备要回答一个问题：这颗关节，在真实使用中到底行不行？

这不是一句废话。实验室里测出来的参数再漂亮，如果不能反映关节在连续运转、频繁换向、高温负载等真实工况下的表现，那这些数据就是纸面上的数字，毫无意义。

综合性能测试仪做的事情，就是把关节扔进一个尽可能逼近真实使用的环境里，然后全方位地"盯着它看"。

五个维度，缺一不可

扭矩与刚度。关节能输出多大的力，在受力后会不会"软"下来？测试仪通过施加不同方向和大小的外部力矩，绘制出关节的力学响应曲线。这条曲线直接决定了机器人能不能稳稳地端起一杯水而不洒。

定位精度与重复精度。机器人让关节转到某个角度，它能不能准确到达？重复命令多次，每次到达的位置是否一致？测试仪用高精度角度基准进行比对，把那些肉眼不可见的偏差全部揪出来。

背隙与回程误差。减速器内部齿轮之间不可能完全贴合，总会存在微小的间隙。这个间隙在正转和反转切换的瞬间会造成位置跳变。测试仪通过正反向加载循环，精确量化这一缺陷，这是判断减速器制造水平的硬指标。

温升与热衰减。电机一转就发热，热量会让材料膨胀、润滑油变稀、电子元件漂移。测试仪在关节持续运行的同时，多点同步监测温度变化，判断关节在长时间工作后会不会"越跑越慢"。

电气匹配与信号质量。编码器的信号干不干净，驱动器的电流响应快不快，通信有没有丢包？这些电气层面的表现往往在机械测试中被忽略，但它们恰恰是导致关节"时好时坏"的隐形杀手。

为什么不能分开测

有人会问：每一项单独买一台设备不也能测吗？

能，但测出来的结果拼不到一起。

因为一体化关节的各项性能是高度耦合的。温度升高会改变摩擦特性，摩擦变化又会影响定位精度，精度偏差反过来迫使驱动器加大修正力度，修正力度又带来额外发热。这是一个环环相扣的闭环。

分开测，你得到的是五张互不相关的"照片"。综合测试仪给你的，是一部完整的"电影"——所有变量在同一时间轴上同步变化，因果关系一目了然。

这就是"综合"二字的真正含义。

它长什么样

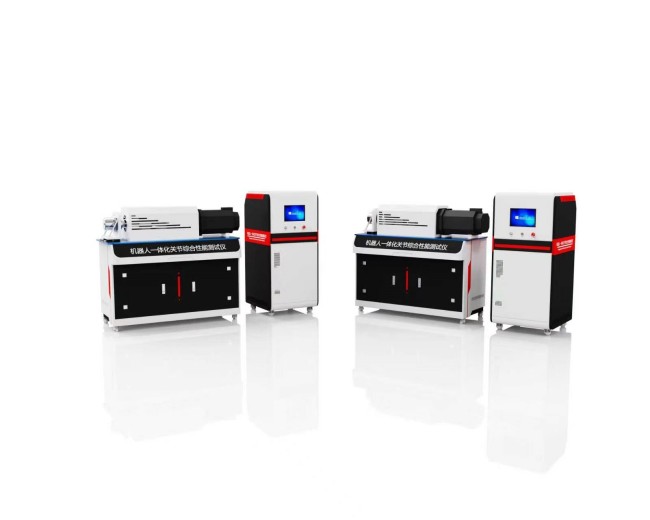

从外观上看，测试仪通常由一个高刚性的基座、一套可快速更换的关节夹具、多通道数据采集系统和一台控制计算机组成。

基座提供稳定的力学基准，确保施加载荷时不会自身变形。夹具负责将不同规格的关节牢固地固定在测试位置上，同时留出旋转自由度。数据采集系统同时接入力传感器、角度编码器、温度探头和电气分析仪，所有通道共享同一时钟信号。

控制软件则是整台设备的大脑。工程师在上面设定测试流程：先加载、再运动、然后保持、最后卸载。整个过程自动执行，数据自动存储，报告自动生成。

谁在用它

关节研发团队用它做设计验证。新方案做出来，先上测试仪跑一轮，不行就改，比反复拆装实物快得多。

产线质检部门用它做出厂筛选。每一颗关节下线前都要过一遍综合测试，性能不达标的直接淘汰，不让问题流到整机阶段。

第三方检测机构用它出具认证报告。整机厂商采购关节时，往往要求供应商提供由权威机构出具的全项性能报告，测试仪就是出具这份报告的核心工具。

机器人行业正在从"能用"走向"好用"，从"能动"走向"精准可靠"。这一转变的背后，是对每一个零部件——尤其是一体化关节——性能要求的全面升级。

综合性能测试仪不是什么高深莫测的黑科技，它的本质很朴素：在关节真正上岗之前，先给它做一次尽可能真实的"压力测试"。

能扛住的，放心上产线。扛不住的，回炉重造。

这台设备存在的意义，就是让每一颗关节在离开工厂之前，都已经证明了自己
