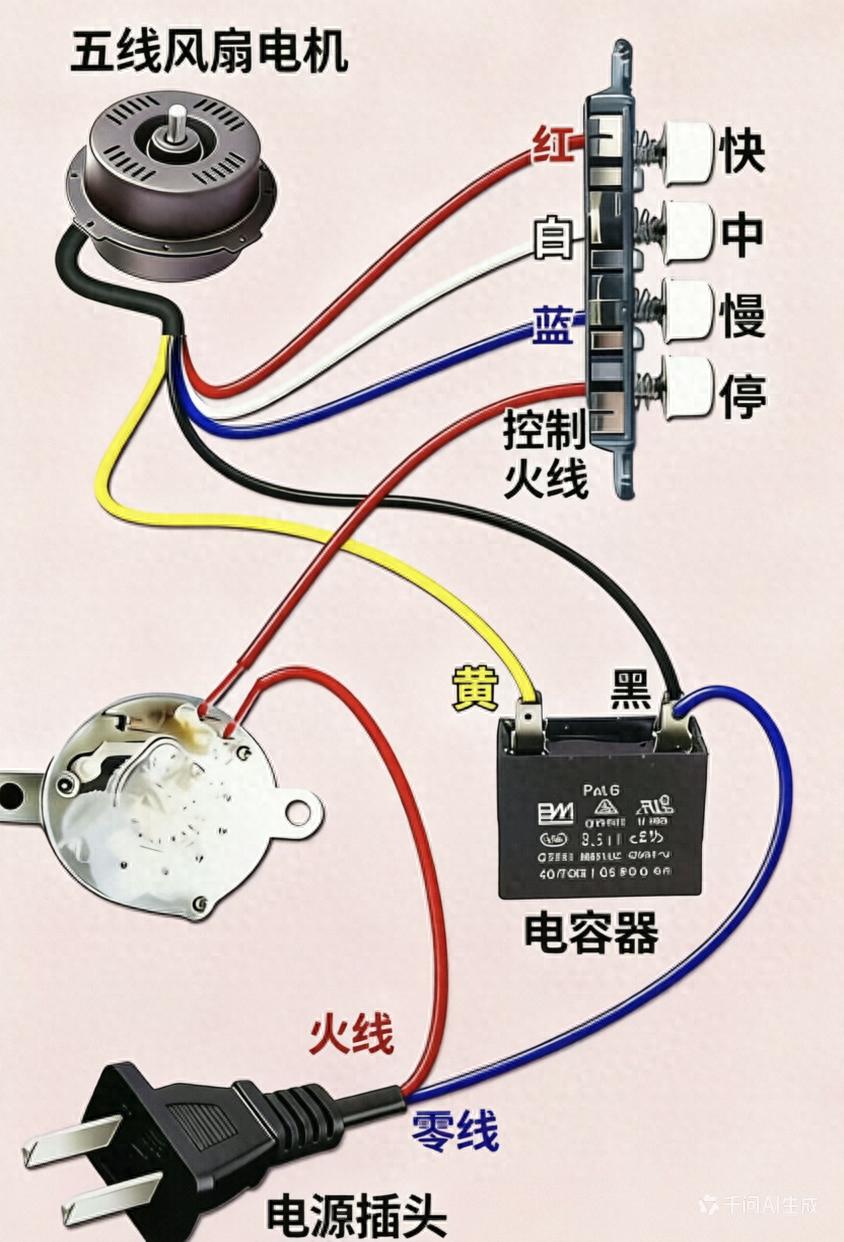

五线风扇电机接线原理全解析

你家风扇的“快中慢”三档风速，其实藏着精妙的电路设计。以常见的五线风扇电机为例，其核心接线逻辑可拆解为三部分：

电机引线功能

五根线各司其职：红色（快）、白色（中）、蓝色（慢）为调速线，分别对应不同绕组抽头；黄色、黑色为电容线，其中黄色接启动电容，黑色接零线。

调速开关作用

调速开关通过切换“红/白/蓝”线与火线的连接，改变电机绕组的有效匝数——匝数越少，转速越快（如红线接火线时为“快档”）。

电容与电源连接

电容器的黄色线接电机黄线，蓝色线（零线）直接连电源零线；火线经调速开关后，再与电容、电机形成回路。这种设计通过“分相启动”原理，让单相电机产生旋转磁场，实现稳定运转。

掌握这一原理，不仅能理解风扇调速本质，还能在维修时快速排查接线故障，让“旧风扇”重焕活力。
