一枚钛螺栓从钛锭到合格成品，确实需要经历一系列精密且严苛的制造工序，每一步都直接影响最终产品的性能与可靠性。看似简单的钛紧固件，是一套复杂且精密的生产流程，每一道工序都对最终产品的性能起着决定性作用。今天宝鸡宇铭达金属材料有限公司依照自己加工流程将详细拆解钛螺栓的完整生产工艺，带您领略从钛锭到钛紧固件的生产之旅。

‌原料甄选‌钛螺栓的起点是高质量的钛锭，通常采用真空自耗电弧熔炼（VAR）工艺进行三次熔炼，以确保成分均匀、杂质含量极低。根据用途不同，选择不同的钛材料：

TA2‌：工业纯钛，耐腐蚀性好，适用于化工、医疗等领域；

TC4（Ti-6Al-4V）‌：α+β型合金，强度高、比强度优异，占航空航天紧固件用量的95%以上。

拉丝（改质）‌将钛棒通过多道次冷拔或热轧工艺加工成所需直径的丝材。此过程不仅改变尺寸，还能提升材料的强度和塑性匹配。对于超细丝材（如Φ<3mm），需采用“多级拉丝+润滑”技术以防止断裂。

真空‌退火是为了消除加工硬化、恢复材料塑性，便于后续成型。常见工艺包括：

再结晶退火‌：加热至700–800℃，使晶粒重新排列，提升延展性；

均匀化退火‌：消除铸锭中的成分偏析，提高组织一致性。

‌酸洗‌去除钛材表面在热加工过程中形成的氧化皮和污染物，常用氢氟酸与硝酸混合液进行化学清洗。酸洗后还需水洗、中和处理，确保表面洁净，避免后续加工缺陷。

‌冷镦（或温镦）成型‌

利用模具在室温或加热状态下将钛丝压制成螺栓毛坯：

冷镦‌：适用于具有优良室温塑性的β型钛合金（如TB2、TB5、Ti-45Nb）；

温镦‌：TC4等α+β合金需加热至650–800℃进行温镦，以降低变形抗力，防止开裂。

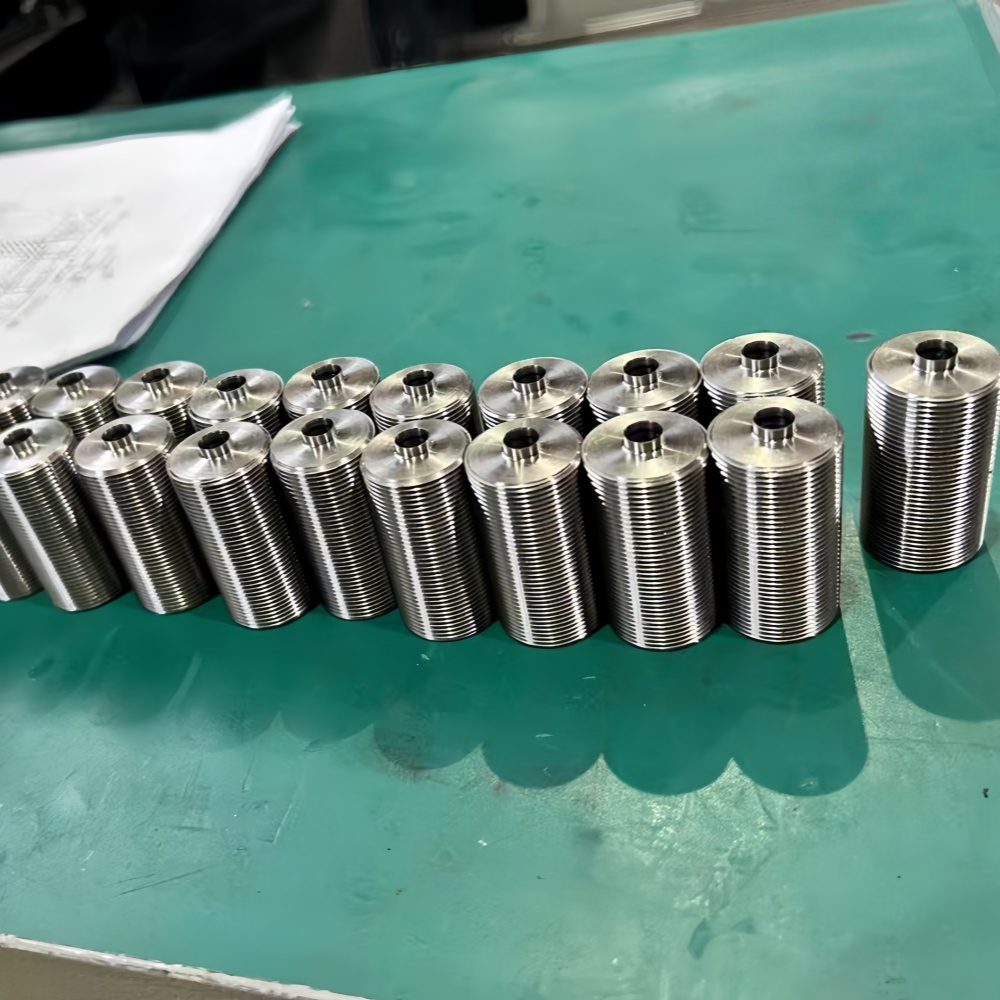

‌螺纹加工‌通过‌滚压‌或‌切削‌方式形成螺纹：

滚压螺纹‌：冷作硬化可提高螺纹强度，适合大批量生产；

切削螺纹‌：用于大规格或异形螺栓，精度更高但效率较低。

热处理‌针对高强度螺栓，必须进行调质处理以提升综合力学性能：

固溶+时效处理‌：适用于TC4等合金，先高温固溶后低温时效，析出细小α相，强度可提升30%以上；

热处理后需严格控制硬度、抗拉强度和屈强比，确保符合8.8级或10.9级标准。

‌表面处理‌提升耐腐蚀性、耐磨性和外观质量，常用方法包括：

阳极氧化‌：形成致密氧化膜，兼具防腐与装饰功能，还可染色；

微弧氧化‌：生成陶瓷涂层（5μm），摩擦系数由0.8降至0.15，显著提升抗咬死性能；

喷砂/抛光‌：改善表面光洁度，适用于医疗或高端消费品领域。

‌成品检测‌全面质量控制是保障钛螺栓可靠性的关键环节，检测项目包括：

化学成分分析‌：使用光谱仪确认合金元素含量；

力学性能测试‌：抽样进行拉伸、硬度、冲击试验；

无损检测‌：超声波探伤查内部缺陷，涡流检测查表面裂纹；

尺寸与外观检测‌：确保符合GB/T、ISO、AMS等国际标准。

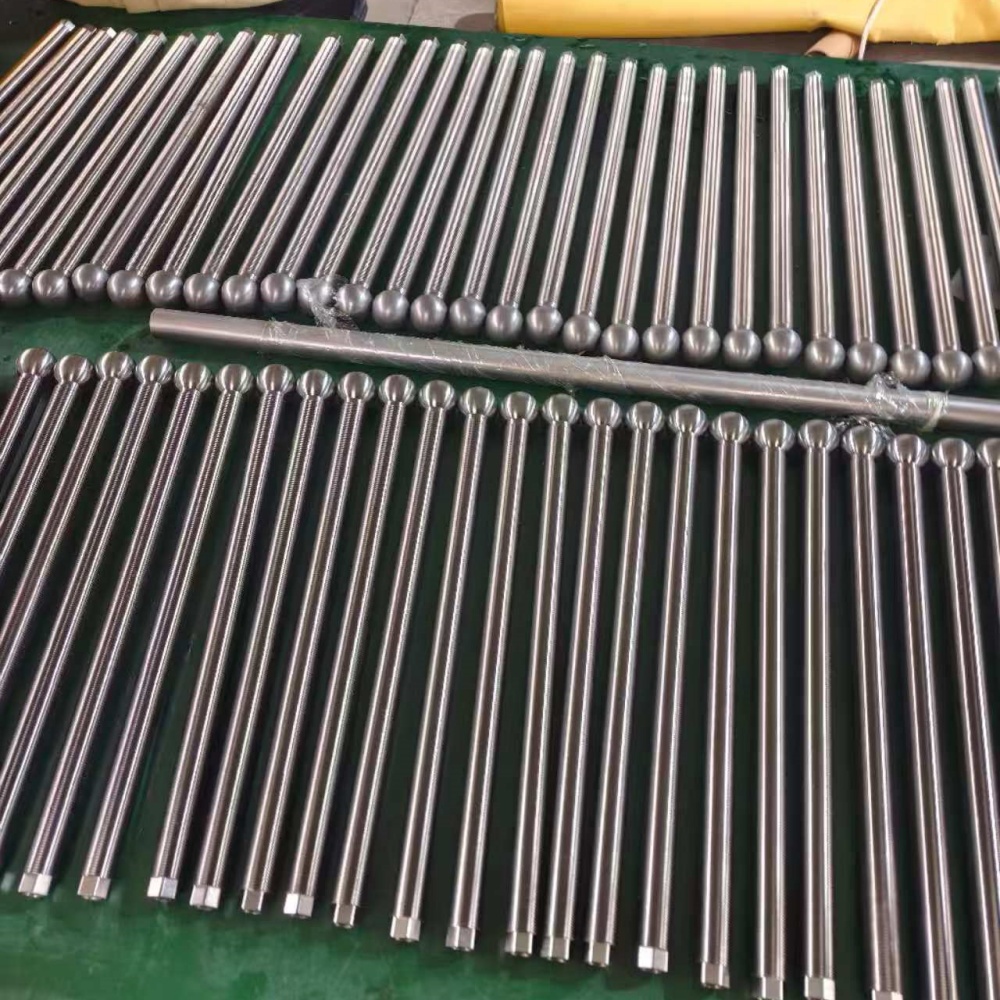

钛螺栓因其轻质、高强、耐腐蚀等优势，已广泛应用于航空航天（如C919飞机单机使用约20万件）、海洋工程、医疗器械及高端装备制造领域。随着智能制造与精密加工技术的发展，钛螺栓的性能边界仍在不断拓展。
