在射频系统中，通常需要对两个或多个射频路径的电磁（EM）能量进行分配或合成。特别是高功率需求或者使用高功率信号发生器并将其分配至多个路径。因此射频功率分配器/合成器都是实现这一功能所必不可少的组件。Power Divider 与 Power Splitter 都可翻译为功率分配器，今天我们主要来聊聊Power Splitter。

一、定义及应用

Power Splitter 可以用最简单的术语定义为双电阻网络（可以是等效电路）。在这种设计中，等效电路的“输入”端口没有电阻，而“输出”端口具有双电阻配置，从而产生与传输线的特性阻抗匹配的输入阻抗。这最大限度地减少了源调平或比例测量的不确定性，同时确保了与射频源良好的输出匹配。

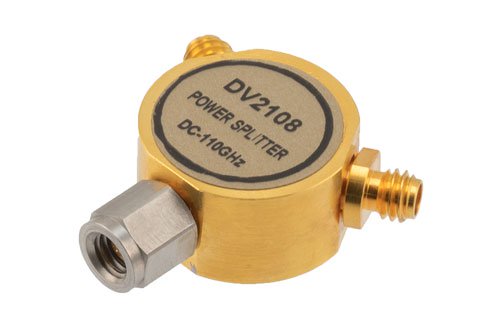

2 路 1.0mm 功率分配器，从直流到 110 GHz，额定功率为 0.2 W

Power Splitter 主要用于增益压缩、功率和增益测试。源信号被发送到一个功率分配器，该分配器驱动一个被测器，然后是一个检测器和一个不带被测器的检测器。分析来自分离信号的信号提供了信号的准确比较，并消除了重新反射的信号，允许在不同射频功率水平下重复增益测量，而无需重新校准。

二、与 Power Divider 区别

Power Divider 是具有3个或更多端口的组件，其中每个端口在每个端口都具有等效的特性阻抗，并且“输出”端口显示来自“输入”端口的均匀能量分配。在这种情况下，Power Divider在所有端口之间提供良好的阻抗匹配。

因此，Power Divider可用于高度精确的比较测量。例如，可能需要在两个或多个不同的测量设备之间分割信号，如频率、功率、相位、失真或其他信号特性。以这种方式定义的Power Divider本质上是双向的，也可以用作Power Combiners（功率合成器）。该设备的等效电路是一个多电阻网络，其中Power Divider/ Combiner网络的每个端口都有一个必要的电阻，以具有与传输线阻抗的特性阻抗相匹配的等效端口阻抗。
