导语：如何精准测量一束光的“波前”形状，是决定成像、激光加工、天文观测的核心问题。传统干涉仪依赖参考镜、畏惧振动、结构庞大。新一代四波前横向剪切干涉技术，正以“共光路、无参考、抗干扰”的优势，让高精度波前检测走出实验室，拥抱更广阔的应用场景。

第一部分：什么是波前传感器？为何重要？

一、波前：光的“形状”

光，不仅是直线传播的粒子，更是一种波。当一束理想的光波（如平面波或球面波）经过透镜、空气扰动、光学元件表面瑕疵等介质后，其等相位面会发生畸变——就像平静湖面被投入石子后泛起的涟漪。这个等相位面，就是 “波前”。测量这个波前的形状，就是 “波前传感”。

二、为什么需要波前传感器？

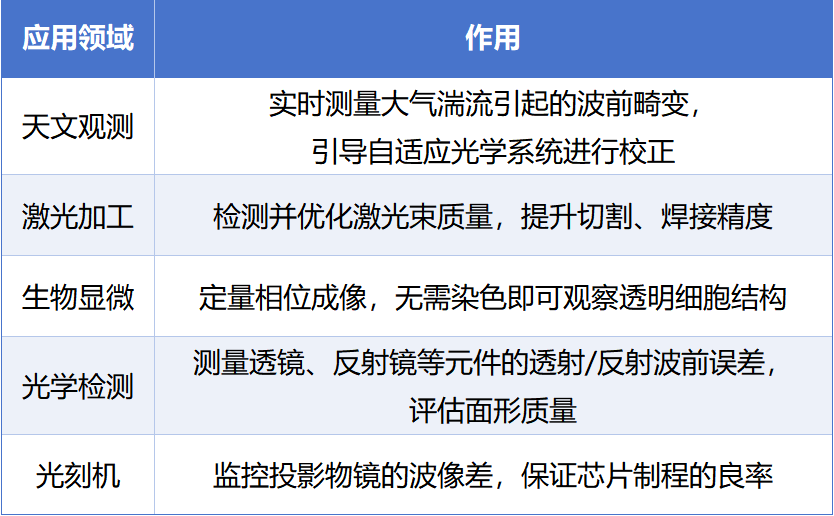

波前畸变会直接导致成像模糊、激光聚焦下降、测量误差增大。波前传感器的任务是量化畸变，为校正与质量控制提供依据。

三、传统波前检测的“烦恼”

在波前传感器出现之前，最常用的方法是干涉测量，例如泰曼格林干涉仪和斐索干涉仪。

主要局限：

◆依赖参考面：参考镜自身的误差会直接影响测量结果，且制造绝对理想的参考镜极其困难。

◆对环境敏感：需要隔振台、恒温恒湿等苛刻条件，难以应用于车间现场。

◆结构复杂、体积大：不适合集成到紧凑型系统中。

第二部分：四波前横向剪切干涉——新一代波前检测技术

四、横向剪切干涉：光束“自己与自己比较”

将待测波前分成两束，在垂直方向平移后重叠干涉。两束光来自同一波前，无需参考镜，且共光路，抗干扰强。优势：无参考面误差、抗振、结构紧凑。局限：传统方法只能获得单一方向信息，需两次采集。

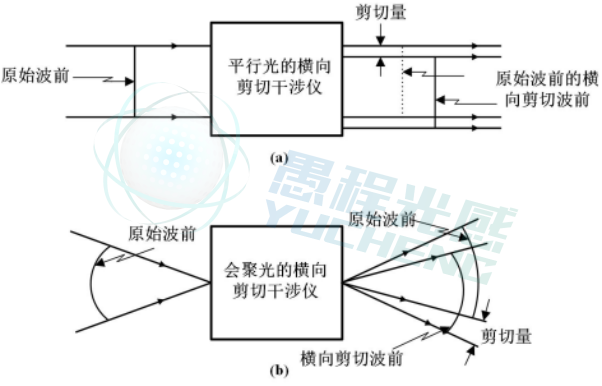

横向剪切干涉原理示意图

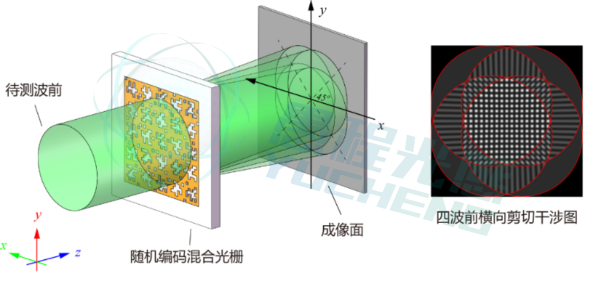

五、四波前横向剪切干涉：一次成像，两个方向

科学家引入二维光栅，在X、Y方向同时产生±1级衍射光（共四束），这四束光在传播过程中相互重叠、干涉，

一次成像获得双方向剪切信息的复合干涉图。核心优势：单次采集、信息完整、实时性好。

六、从改进哈特曼模板到随机编码混合光栅

早期改进哈特曼模板（MHM）存在高级次衍射光和Talbot效应，限制了系统灵活性。我们的FIS4波前传感器采用的随机编码混合光栅（REHG）：

◆几乎消除非必要衍射级次，信噪比高

◆无Talbot效应，剪切率连续可调

◆灵敏度和动态范围灵活设置

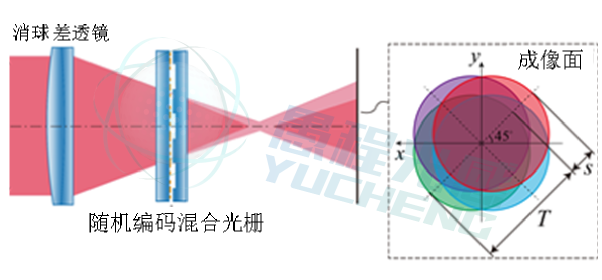

随机编码混合光栅四波前横向剪切干涉仪光路原理图

七、四波前剪切干涉的核心价值

◆共光路、自干涉：无需参考镜，抗振抗扰，可脱离隔振台工作。

◆单次采集双方向信息：适合动态过程测量。

◆结构极其紧凑：核心部件仅一块光栅和一个相机，体积小巧。

◆动态范围大：通过调节剪切率，可测量从纳米级到数百微米级的波前畸变。

四波前横向剪切干涉传感器

结语

从依赖参考镜到自干涉，从单方向到双方向同时，波前检测技术不断突破。随机编码混合光栅（REHG）将四波前剪切干涉推向新高度——更纯净的衍射、更灵活的调节、更广的应用场景。
