日常生活中，无论是手机、电脑还是其他电子设备，时间都是不可或缺的一部分。它们之所以能够准确地显示时间，背后离不开一个关键的组件——RTC（实时时钟，Real-Time Clock）。

RTC作为现代电子系统不可或缺的一部分，为各种应用提供了精确的时间基准。随着物联网、通信、电力、安防、医疗等领域的快速发展，对高精度时间同步的需求日益增加。然而，RTC的频率精度往往受到多种因素的影响，特别是环境温度的变化。RTC由于功耗要求较高一般采用32.768kHz的音叉型石英晶片作为振荡源，在-40℃~+85℃的环境下其频率偏差可达到-140ppm~+10ppm（图1），在-40℃环境的应用下月时间偏差达到6分钟。为了在各种应用环境下获取精确的时间基准，需要对音叉型石英晶片的频率温度特性或者输出的脉冲信号进行针对性补偿，修正因环境温度变化而导致的频率偏差。

图1：音叉型石英晶体的频率温度特性

目前市面上的RTC产品采用的频率补偿方式可以分为两大类：内部电容调整方式和输出逻辑调整方式。其中输出逻辑调整方式是通过调整生成1s的脉冲数以及变更补偿频度来实现频率补偿，通俗来讲就是通过把输出信号抹去或添加脉冲来调整秒周期来实现准确的秒信号。输出逻辑调整的频率补偿方式局限于一些只关注到秒信号应用上，在涉及到毫秒级的应用上仍存在较大的偏差。内部电容调整方式不同于输出逻辑调整方式，其通过利用石英晶体振荡频率随振荡负载电容的增减而变化的特点（图2），补偿因周围温度而产生的频率变动。该方式直接对音叉型石英晶体的频率温度特性进行补偿，在毫秒级的分辨率下仍能保证高质量的时间精度。

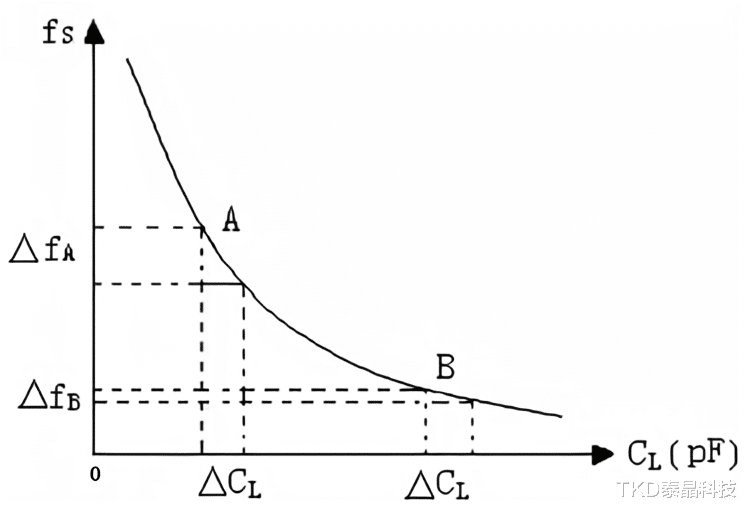

图2：负载电容与石英晶体振荡频率变化曲线

RTC典型市场应用-------01

1、通信系统：在通信系统中，RTC用于同步各个设备的时钟，确保数据的准确传输和接收。例如，在移动通信网络中，RTC用于同步基站和手机的时钟，以保证通话质量和数据传输的准确性。

2、计算机网络：在计算机网络中，RTC用于同步各个计算机的时钟，确保网络中的数据传输和处理的准确性。例如，在分布式系统中，RTC用于同步各个节点的时钟，以保证数据的一致性和可靠性。

3、在工业自动化领域，RTC用于记录生产过程中的时间信息，如生产开始时间、生产周期等。这些时间信息对于生产管理和质量控制非常重要。

4、在航空航天领域，RTC用于同步各个设备的时钟，确保飞行安全和任务的顺利完成。例如，在卫星通信系统中，RTC用于同步卫星和地面站的时钟，以保证通信的准确性和可靠性。

5、在消费电子领域，RTC用于提供准确的时间信息，如手表、手机、平板电脑、家电行业等。冰箱和冰柜控制板上的实时时钟电路，它能够记录电源断电时刻，保证冰箱和冰柜在电源恢复后继续正常运行。

6、汽车电子和轨道交通领域，RTC还可以用于车载记录设备的使用时间和维护周期等信息。BMS在记录电池的充放电历史、故障发生时间以及SOC修正等方面，都需要依赖准确的时间戳。而RTC模块，即实时时钟模块，正是提供这种精确时间信息的关键部件。

7、医疗领域中超低功耗医疗实时时钟RTC（Real-Time Clock）是医疗设备中一项关键技术；RTC在医疗设备中用于记录和监控病人的生理参数，确保数据的准确性和时效性，对于便携式和穿戴式医疗设备尤为重要。RTC支持定时报警功能，可以用于提醒或触发特定操作--如药物提醒、监测周期等。

RTC 技术特点-------02

1、高精度--RTC能够提供高精度的时间测量，通常可以达到毫秒或微秒级别。

2、稳定性--RTC采用晶体振荡器作为时钟基准，具有较高的稳定性和可靠性，能够在长时间内保持时间的准确性。

3、低功耗--RTC的功耗较低，适合于用于电池供电的设备。

4、便于集成--RTC通常是集成电路的形式，体积小、重量轻，易于与其他设备进行集成。

5、多种接口与主控通信--RTC通常提供多种接口，如I2C、SPI、UART等，以便与不同的微控制器或处理器进行通信。
