周期晶体的 VBM/CBM 为何要按能带来读？

周期晶体中的电子态服从平移对称性，波函数带有 Bloch 相位，能量随 k 点变化。VBM 和 CBM 可能出现在 Γ、K、M 等不同位置，直接带隙与间接带隙的差别就从这里产生。

带边态的位置 会影响光吸收选择定则、载流子有效质量和声子辅助跃迁，单独抽出一个轨道等值面并不能替代完整能带。

若 VBM 位于 K 点而 CBM 位于 Γ 点，光生电子和空穴的动量差会改变辐射复合与载流子输运。

能带图的横轴是高对称 k 路径，纵轴常相对费米能级、真空能级或 VBM 对齐。读取 VBM/CBM 时要一并检查 能量零点、k 点、轨道投影 三个信息。

若材料存在强自旋轨道耦合，CBM 或 VBM 的排序会变化；若体系有磁性，两个自旋通道的带边还可能分开。

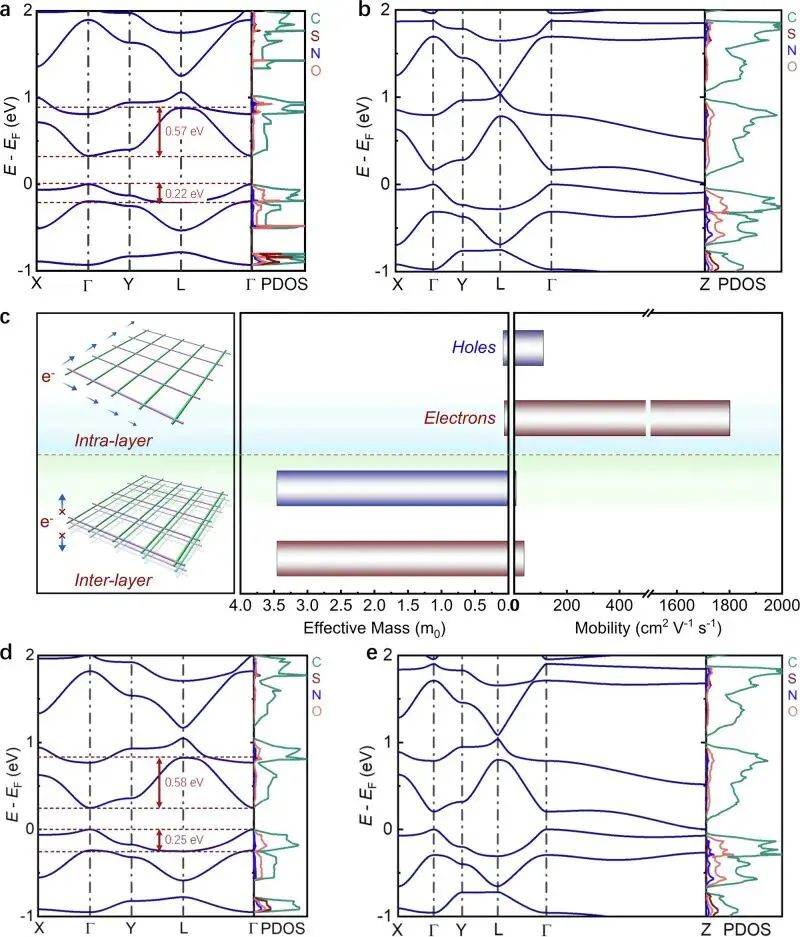

图3. DPP 二维聚芳撑乙烯单层与层堆叠结构的能带、PDOS、有效质量和迁移率。

二维聚合物的能带和 PDOS 能够并列呈现带边能量与成分来源。

某一条能带靠近费米能级，只能说明该能量附近有可占据或可激发的周期态；要判断电子传输，仍需看带的弯曲程度、有效质量和层间堆叠。

平坦带 常对应较大的有效质量，色散强的带 更容易形成高迁移率通道，但这仍受缺陷、声子散射和晶体取向限制。

在氧化物、二维半导体和钙钛矿中，VBM/CBM 还常被用于判断空穴氧化能力、电子还原能力和异质结分离方向。

这里的比较必须回到同一参照能级，例如真空能级或标准氢电极标尺；只比较相对图形高度 容易把绘图偏移误读成真实能级差。

界面和低维材料里怎样比较两套能级？

有机-无机杂化材料、染料/半导体界面和二维异质结构经常同图使用两套语言。比较时应先确定 能量零点，再看投影态来自有机分子、无机骨架还是界面成键。

若界面发生明显轨道杂化，原先孤立分子的 HOMO/LUMO 会分裂、移动或与基底态混合；界面态 可能成为新的电子转移通道。

界面态若靠近费米能级，低能激发和载流子复合路径都会改变。

DTPA 与 graphene 接触后的计算给出一个典型场景：分子吸收、能级对齐、界面构型和反应示意必须一起检查。

HOMO/LUMO 可以描述 DTPA 的前线轨道，graphene 缺陷或 π 态提供电子库，杂化后会形成 midgap states。

电子转移方向 不是由孤立分子能级单独决定，还受吸附构型、缺陷浓度和光生载流子寿命影响。

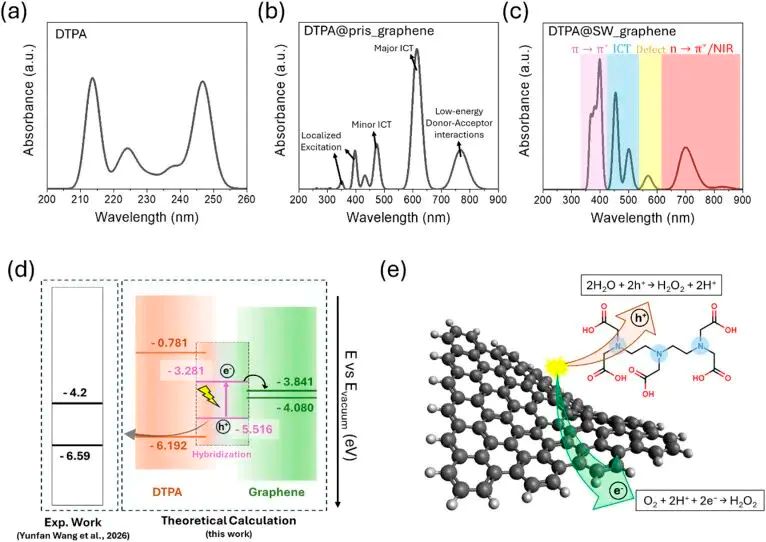

图7. DTPA 与 graphene 接触后的吸收谱、能级对齐、界面构型和 H2O2 光催化反应示意。

对齐能级时常见做法包括真空能级对齐、平均静电势对齐和电极电位换算。真空对齐 适合表面或分子吸附模型，体相异质结更依赖界面势垒和电荷重排。

若论文只给孤立分子 HOMO/LUMO 与半导体 CBM/VBM 的示意图，仍应查看是否计算了吸附后结构、差分电荷密度、PDOS 或 Bader 电荷。

没有界面模型 时，能级示意只能说明可能方向，不能承担动力学判断。
