做理论计算时，很多同学最容易卡在“算完以后讲什么”。以电催化析氢反应为例，DFT并不是简单给一个能量值，而是把结构、吸附、电子态和反应路径串成一条证据链。本文用graphene/h-BN横向异质结构的HER计算为例，拆解计算部分最核心的读图逻辑：先看原理，再看模型，最后看电子结构如何支撑结论。
先抓描述符催化计算的第一步不是堆参数，而是确定“用什么指标判断好坏”。对HER而言，最常用的热力学描述符是氢吸附自由能ΔGH*。直观地说，催化剂既不能把H吸得太弱，也不能吸得太牢；前者不利于形成H*，后者不利于H2脱附。因此，ΔGH*越接近0 eV，通常越接近理想HER吸附强度。
在graphene/h-BN横向异质结构中，单独的graphene和h-BN对H吸附并不理想，但界面C位点的ΔGH*明显下降，说明界面不是简单“多了一圈边”，而是真的改变了吸附热力学。进一步把ΔGH*与p带中心关联，可以看到电子结构描述符与催化活性之间存在单调关系。也就是说，一篇好的DFT催化文章，必须把“活性好”落到可解释的描述符上。

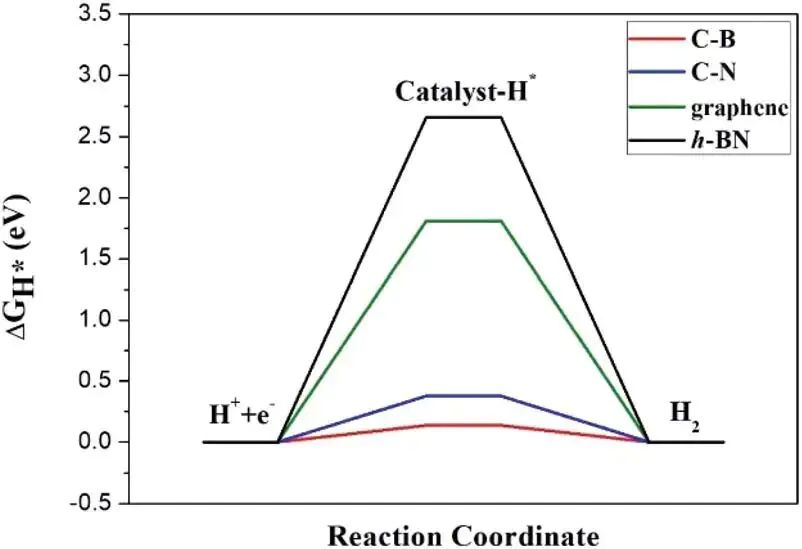

图1 HER自由能图：界面C位点的ΔGH*更接近0 eV，可作为活性提升的热力学证据。文献：Hu & Choi, RSC Adv., 2020, DOI: 10.1039/D0RA08138H。

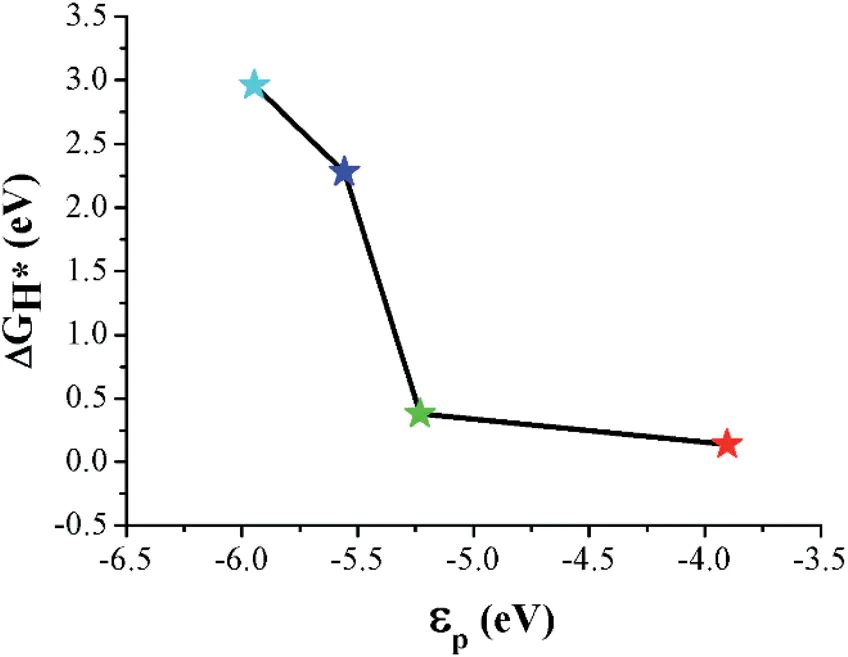

图2 p带中心与ΔGH*关系：p带中心上移时，H吸附自由能呈规律性变化。文献：Hu & Choi, RSC Adv., 2020, DOI: 10.1039/D0RA08138H。
模型要可信原理之后才进入模型。计算模型要回答三个问题：材料结构是否合理、活性位点是否覆盖充分、边界条件是否会引入假信号。该研究选择graphene与h-BN横向拼接，构造C-B和C-N两类界面，并通过分子动力学检查室温下结构是否稳定。这里的重点不是“模型画得漂亮”，而是模型必须能代表真实可能存在的界面化学环境。
随后，作者把H分别放在界面附近可能的C、B、N位点上优化，比较不同吸附构型的能量和键长。这个步骤非常关键，因为如果只挑一个看起来顺眼的位置，结论很容易变成“人为指定活性位”。对公众号读者来说，可以把它理解为：DFT不是直接告诉你答案，而是先把可能位点逐个排队，再用能量和结构筛选出最可靠的候选。

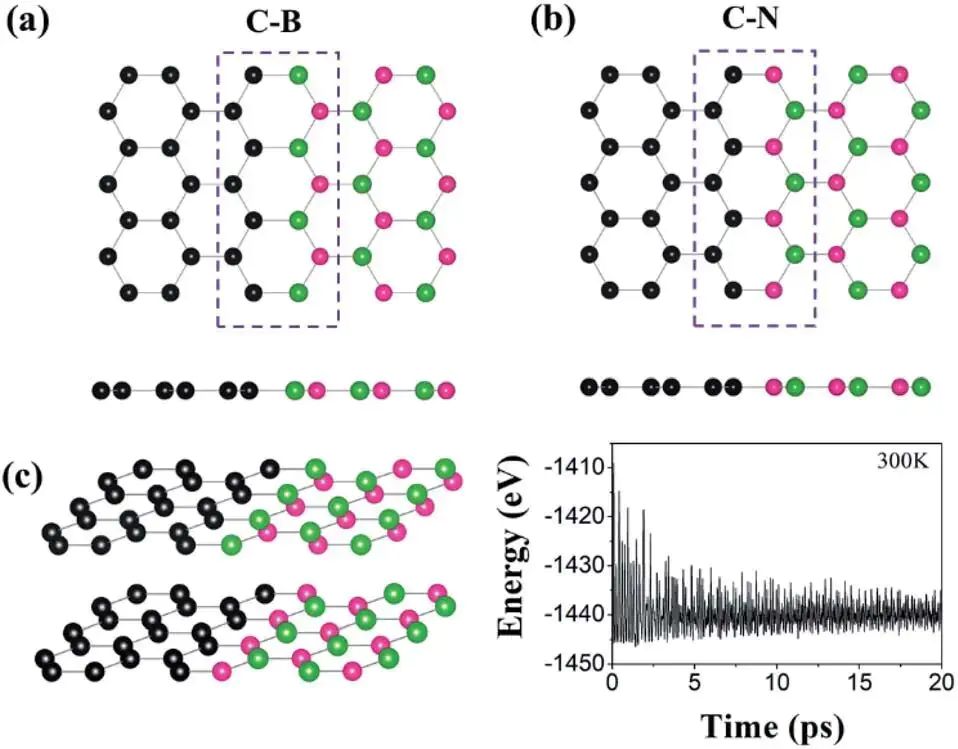

图3 C-B与C-N界面模型及分子动力学稳定性检查，用于说明横向异质结构在计算中的结构基础。文献：Hu & Choi, RSC Adv., 2020, DOI: 10.1039/D0RA08138H。
图4 不同界面位点的H吸附构型：通过位点遍历避免只凭直觉指定活性中心。文献：Hu & Choi, RSC Adv., 2020, DOI: 10.1039/D0RA08138H。
电子态给答案如果文章只停在“某个位点ΔG更低”，说服力还不够。真正有价值的理论解释，要继续追问：为什么这个位点更容易吸附H？在该案例中，电荷密度差分显示界面处存在明显电荷转移，尤其是B向相邻C或N转移电子，改变了界面原子的局域电子环境。电荷重排是结构变成活性位的第一层原因。
DOS和LDOS提供第二层证据。界面C原子在费米能级附近出现更丰富的p态，说明其与H的s轨道更容易发生杂化；H吸附后，相应峰形发生变化，也印证了成键过程。读这类图时，不要只看峰高，而要看峰位是否靠近费米能级、吸附前后是否有态密度重组、局域轨道是否能解释能量趋势。能量图负责给结论，电子结构图负责解释结论为什么成立。

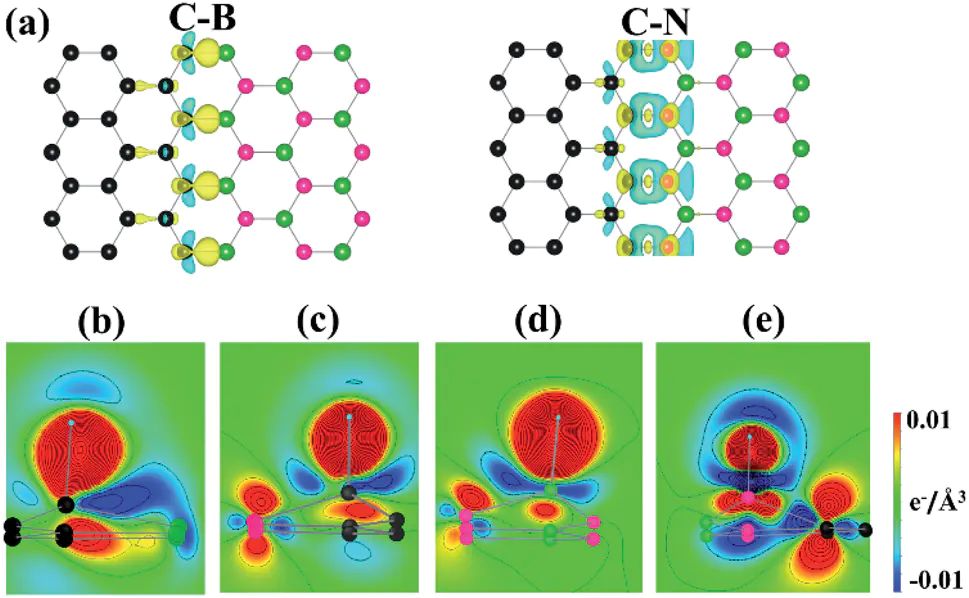

图5 电荷密度差分：展示界面形成及H吸附后局域电荷如何重新分布。文献：Hu & Choi, RSC Adv., 2020, DOI: 10.1039/D0RA08138H。

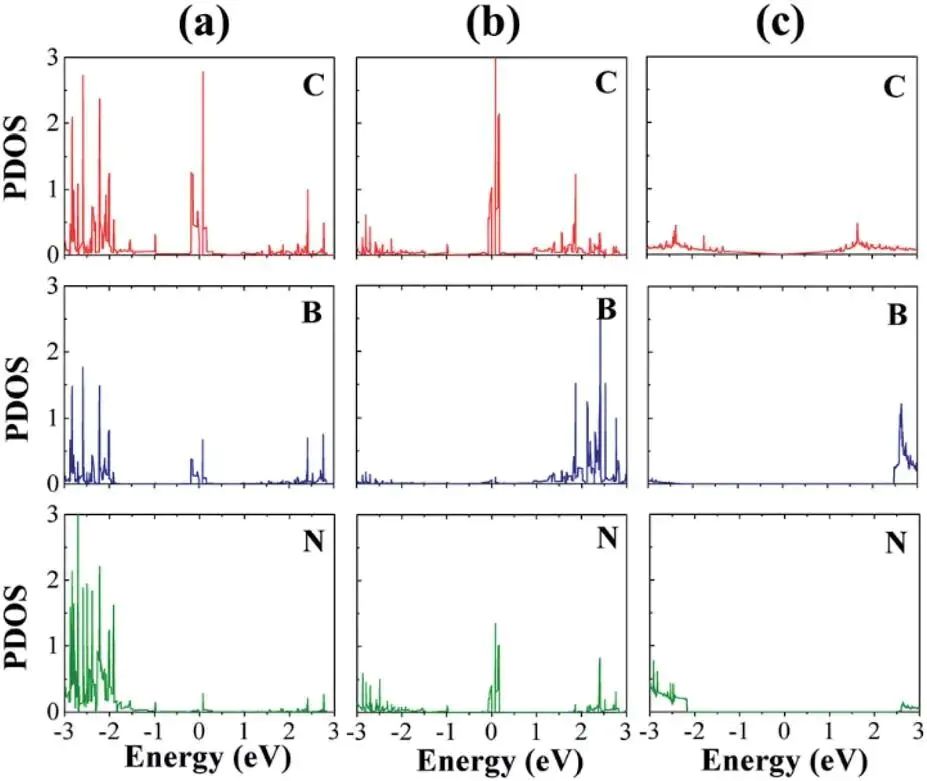

图6 吸附前的原子分波态密度：界面C位点在费米能级附近的态密度变化支持活性增强解释。文献：Hu & Choi, RSC Adv., 2020, DOI: 10.1039/D0RA08138H。

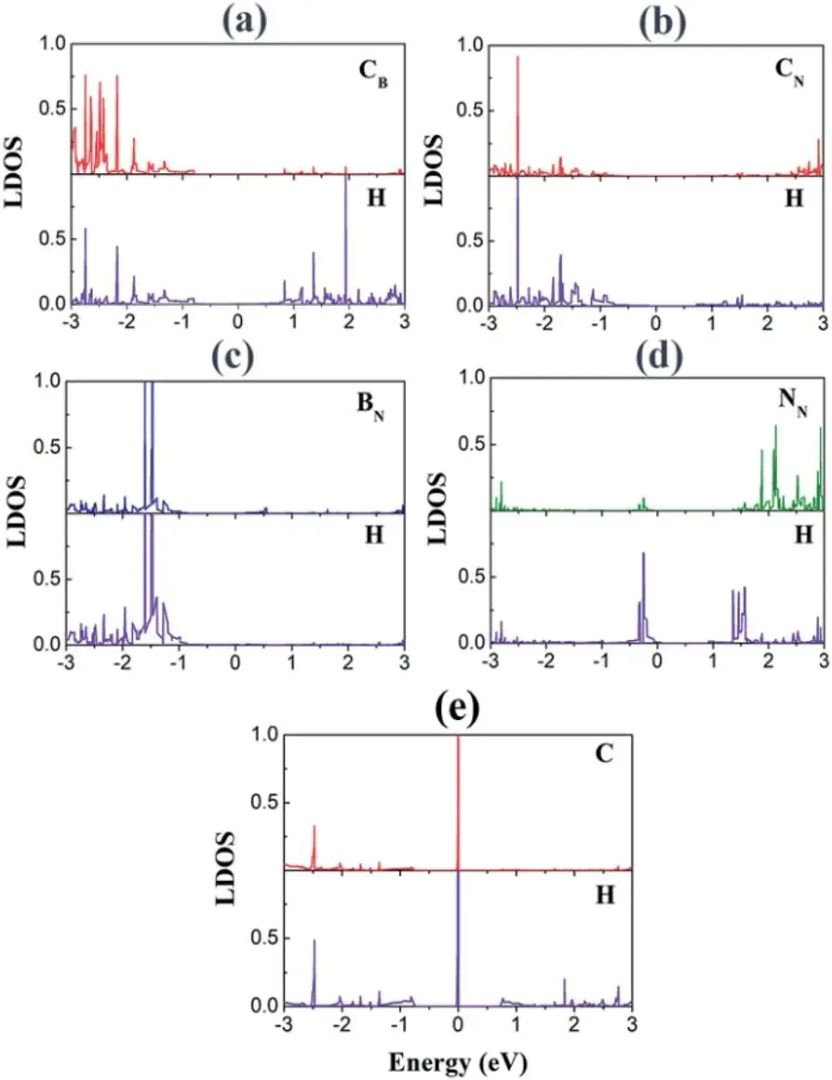

图7 H吸附后的局域态密度：H-s与界面原子p态杂化可解释不同位点的吸附强弱。文献：Hu & Choi, RSC Adv., 2020, DOI: 10.1039/D0RA08138H。
把上面的逻辑转成论文或汇报语言，可以遵循“描述符-模型-机制”的顺序。第一段说明为什么选择ΔGH*，并交代0 eV附近代表适中吸附；第二段展示稳定模型和吸附位点筛选；第三段用电荷密度、DOS、LDOS解释界面为什么改变吸附。这样写的好处是读者先知道判据，再看到证据，最后理解机制。
需要注意的是，DFT结果不是实验性能的直接替代。尤其在电催化体系中，溶剂、电位、覆盖度、pH和动力学势垒都可能影响真实反应速率。因此更稳妥的表达是：DFT揭示了某类结构具有更优吸附热力学和更合理的电子结构，而不是简单宣称“计算证明该材料性能最好”。理论计算最有价值的地方，是把材料设计从经验筛选推进到可解释筛选。
文末总结DFT催化计算不在于展示多少张能带或态密度图，而在于讲清“为什么这个结构会更活”。以HER为例，ΔGH*给出吸附强弱判据，界面模型保证计算对象可信，电荷密度和DOS进一步解释活性来源。抓住这条主线，理论计算文章就能从“算了一堆图”变成“提出一个可验证的设计思路”。
