文章由上海徽涛自动化设备有限公司提供
一、适用标准与设备定位
本款电脑版医用针管刚性测试仪严格依据GB/T 18457-2024《制造医疗器械用不锈钢针管》、GB 15811-2016《一次性使用无菌注射针》、ISO 9626:2016核心标准设计，同步兼容 YY/T 0321.2 麻醉穿刺针、YY/T 1698 取卵针、YY/T 0980 活检针专项检测规范，是注射针、采血针、留置针、预灌封针、穿刺针生产企业出厂质检、医疗器械注册型式检验、CNAS 第三方药检实验室、耗材研发实验室专用高精度力学检测设备。
医用不锈钢针管刚性直接决定临床穿刺安全，刚性不足会出现穿刺弯折、针管断裂、给药偏移，极易造成血管划伤、断针残留等医疗风险。设备采用标准三点弯曲试验法，搭配上位机电脑测控软件，全程自动采集、存储、分析挠度与载荷数据，自动生成标准化检测曲线与可溯源报告，完整满足 GMP 计算机化系统审计追踪要求，数据可直接用于药监审核、产品认证送检。
二、设备测试工作原理
整机采用国标规定三点弯曲力学模型，测试时将针管平稳放置于两根平行可调支撑搁架上，按针管规格设定标准跨距；伺服驱动加载头垂直下压至跨距中点，以标准恒定速率施加规定试验载荷，高精度光栅位移传感器实时捕捉针管中点弯曲变形挠度值。
同等载荷下挠度数值越小，代表针管刚性性能越优；系统自动对比标准限值判定合格 / 不合格。区别于单机触控简易机型，电脑版配套专业上位机分析软件，同步实时绘制载荷 - 挠度动态曲线，完整记录加载、保压、卸载全流程数据，支持批量试样数据汇总、均值、标准差自动计算，可长期归档上万组试验记录，消除人工手写记录、读数带来的误差，试验工况可无限次精准复现。

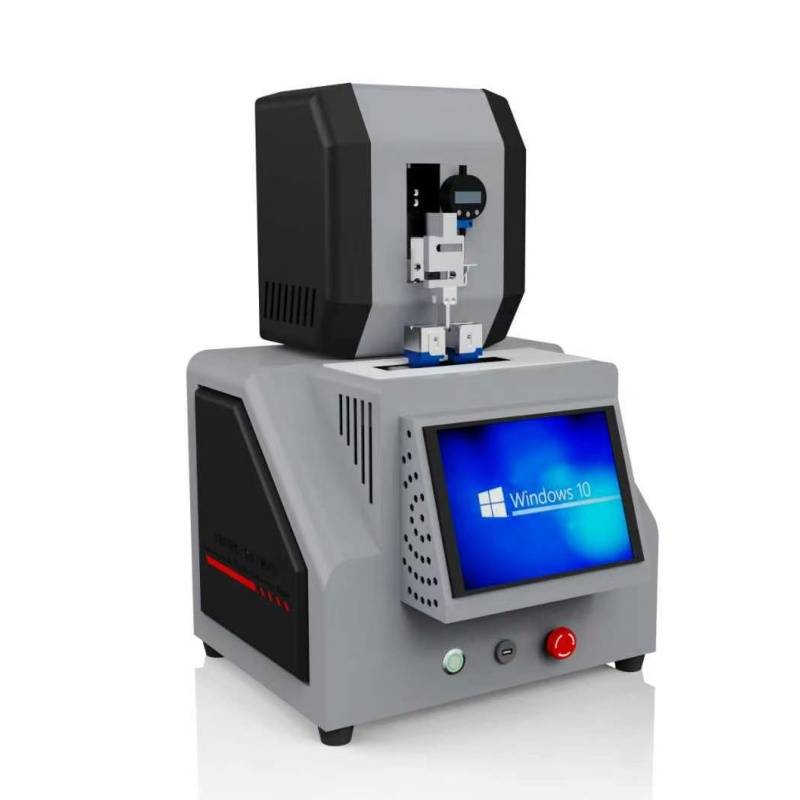

电脑版医用针管刚性测试仪
三、整机主体结构组成
刚性一体式主机机架与伺服加载机构
加厚铸铝底座，整机运行无震动、无形变；精密滚珠丝杠伺服驱动下压头，加载速率 0.1~10mm/min 无级可调，标准试验速率锁定 1mm/min；下压头采用国标 60° 楔形、圆弧 R1mm 标准端头，压力分布均匀，无局部应力集中干扰测试结果。
多规格可调标准针管支撑工装
双向滑动搁针支架，跨距 5~50mm 连续精准调节，精度 ±0.01mm；适配 0.18mm~3.4mm 全规格不锈钢针管，兼容正常壁、薄壁、超薄壁、极薄壁四类管壁试样；工装表面光滑无毛刺，装夹取放便捷，不会划伤针管外壁。
高精度同步传感采集单元
内置高分辨率力值传感器，量程 0~120N，测力精度 ±0.001N；微米级光栅位移测头，挠度测量范围 0~10mm，分辨率 0.001mm；传感器自带温度补偿，长期连续测试无零点漂移，平行试样测试离散度极低。
电脑上位机测控软件系统（核心差异化配置）
配套专用工业电脑与医用耗材专用分析软件，支持 Windows 系统运行；具备三级账号权限管理、操作日志、数据修改留痕、审计追踪功能，完全符合 GMP 计算机化系统合规要求；实时同步显示力值、挠度、加载速度、跨距、试样规格；自动存储每组测试原始数据、完整载荷挠度曲线；支持批量数据导出 Excel、PDF 检测报告，可对接实验室 LIMS 数据管理系统；内置全套国标判定阈值模板，一键切换注射针、采血针、活检针、麻醉针专用试验程序；支持曲线缩放、局部放大、多组曲线叠加对比，方便研发优化针管壁厚、管材材质配方。
安全防护与辅助配套
配备力值过载保护、位移软限位、下压自动急停；试验区域透明防护挡板，防止针管断裂弹出；标配标准校准块、清理毛刷、专用试样定位标尺，设备支持定期计量校准，出厂附带整机计量校准证书。
四、全套标准化检测项目
一次性注射针基础刚性检测
按照 GB/T 18457 国标规定载荷、跨距开展三点弯曲测试，测定标准载荷下针管挠度，用于生产线批量出厂抽检，快速判定成品刚性是否达标。
采血针、留置针薄壁针管刚性试验
针对超细薄壁针管小载荷精准测试，量化细微弯曲变形，评估薄壁管材抗弯折性能，规避临床采血穿刺弯折风险。
麻醉穿刺针、活检针重载刚性验证
匹配 YY/T 0321.2、YY/T 0980 标准加大试验载荷，模拟深部穿刺受力工况，考核长穿刺针整体抗弯强度。
预灌封注射器配套针管对照测试
区分不同管壁厚度、不同外径规格针管批量平行测试，自动统计多批次挠度均值与波动偏差，管控批次质量稳定性。
管材配方研发对比试验
软件支持多组试样曲线叠加对比，同步记录不同不锈钢材质、热处理工艺、管壁厚度对应的挠度数据，直观优化针管生产工艺。
长时保压蠕变刚性测试
设定标准载荷长时间保压，监测针管缓慢蠕变变形量，评估针管长期受力下形变稳定性，用于高端耗材可靠性定型验证。

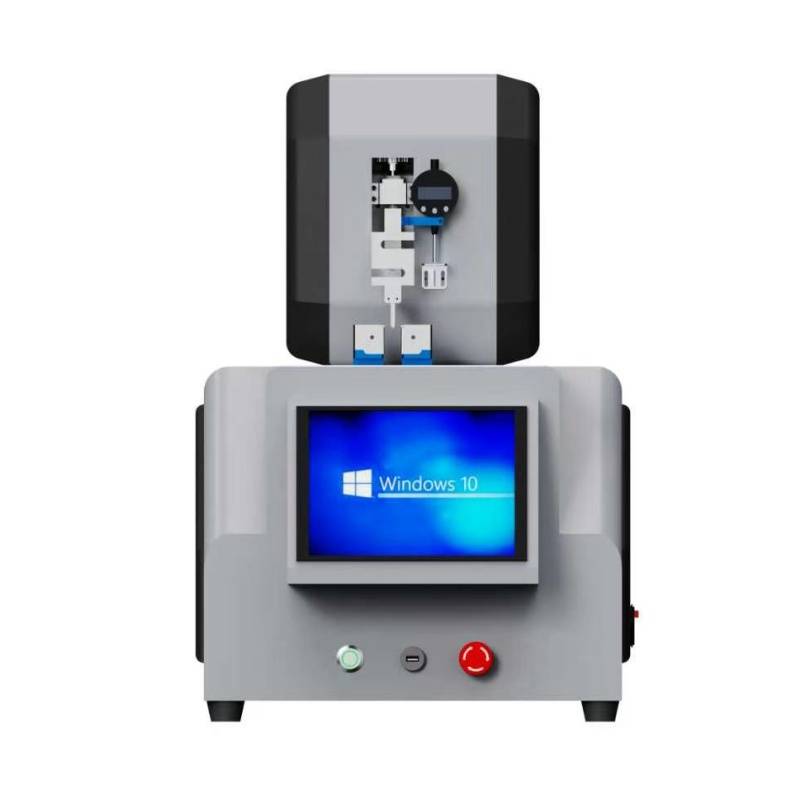

电脑版医用针管刚性测试仪
五、适用检测产品与应用单位
适配检测试样
一次性无菌注射针、静脉采血针、皮下留置针、预灌封注射器不锈钢针、麻醉穿刺针、活检穿刺针、取卵针、牙科穿刺针、各类医用硬直不锈钢针管（正常壁 / 薄壁 / 超薄壁）。
适用单位
医用针管耗材生产企业、注射器成套设备厂商、各省市医疗器械检验研究院、第三方医用耗材 CNAS 检测实验室、高校生物医学工程实验室、不锈钢管材研发中心。
