DX-RTU-1 遥测终端机是生态环境监测与污染源监控领域的专用数据采集设备，依托工业级硬件设计与多模式通信架构，可实现监测数据的采集、存储、传输与预警一体化操作，低功耗与宽环境适配的特性使其能满足野外无市电场景的使用需求，是水文水利、生态环保领域在线监测的核心硬件载体。

一、核心设计与性能优势

研发人员为该设备搭载高性能工业级 32 位通信处理器，从硬件层面保障运算与通信的稳定性，同时采用 DC 6-30V 宽电压设计并搭配反接、短路保护功能，适配复杂供电环境。设备静态电流 <1mA (12V)、待机工作电流 < 10mA (12V) 的超低功耗表现，可直接匹配太阳能供电模式，所有输入输出端口均做防雷设计，省去外置防雷模块的配置需求。设备支持远程升级配置与现场手机无线调试，同时遵循水文监测行业标准，也可根据实际需求定制通信协议，运维与适配灵活性大幅提升。

二、核心功能配置

设备具备定时采集、本地存储、远程上报的基础能力，断网续传功能可实现数据自动与手动补传，同时整合 GPRS、4G、以太网等多种通信方式，支持 3 个中心站 “一包多投” 与主备信道切换。其配备 3 路 RS485 接口，可对接水位、雨量、流速等多种水文水质传感器，还支持工业相机抓拍与视频字符叠加，实现数据与图像同步监测。此外，设备自带 flash 与 TF 卡双重存储，掉电不丢失数据，还可扩展至 256GB，同时搭载水位雨量报警功能，实现异常数据实时预警。

三、核心技术参数

外形尺寸为 197×108×33mm，不含天线和安装件；

设备重量 633g，不含包装；

基础存储容量为 16M flash+512M TF 卡，最高可扩展至 256G；

硬件配置含 2 路 4-20mA 输入、1 路雨量输入、3 路 RS485 接口、3 路 12V 可控电源输出，内置 4G 通信模块；

配备绿色运行灯、红色报警灯、黄色无线网络灯；

搭载 SMA 射频天线、自弹式 SIM 卡、USB-B2.0、RJ45 以太网等标准化接口；

工作温度为 - 35~75℃，工作湿度 95% 无凝露。

四、安装规范与通信设计

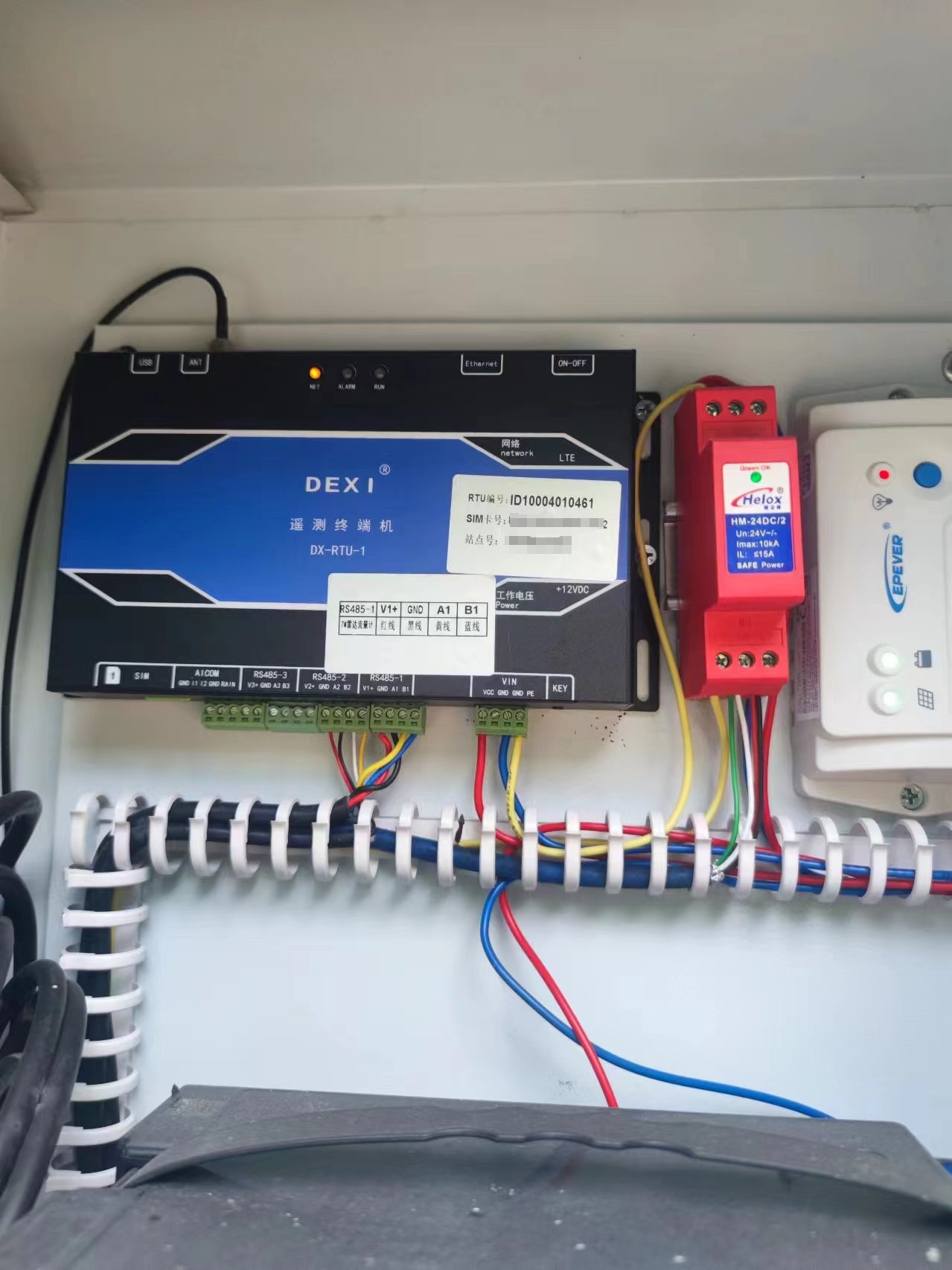

设备安装需遵循不带电操作原则，连接户外传感器时需加装防雷器，市电供电场景需配置浪涌保护器并做好接地。设备供电功率要求大于 3W，天线需外置安装避免信号衰减，其电气接口分工明确，涵盖电源、采集、通信、防雷等功能端，可实现传感器与外接设备的稳定对接。通信方面遵循《SL651-2014 水文监测数据通信规约》及 POST 协议，支持协议扩展与定制，适配各类监测平台组网。

五、实际项目应用

设备已广泛应用于工业园区污染源在线监测项目，实现企业废水排放数据的实时采集与远程上报；在江河湖库水文水质监测项目中，通过太阳能供电模式完成野外断面的水位、雨量数据全天候监测；同时在工程建设现场的水环境监测中，凭借便携安装与多传感器对接能力，实现施工区域水质的动态测控，为生态环境监管与水文数据研判提供了精准、稳定的数据源。
