聚氨酯预制直埋保温管以其高效保温、施工便捷等优势，成为现代集中供热管网的主力管材。然而，在实际工程中，因设计选型不当、施工质量欠佳或运行维护疏漏导致的管道失效案例并不少见。本文从工程实践出发，系统梳理聚氨酯预制直埋保温管的常见失效模式、成因及预防措施。

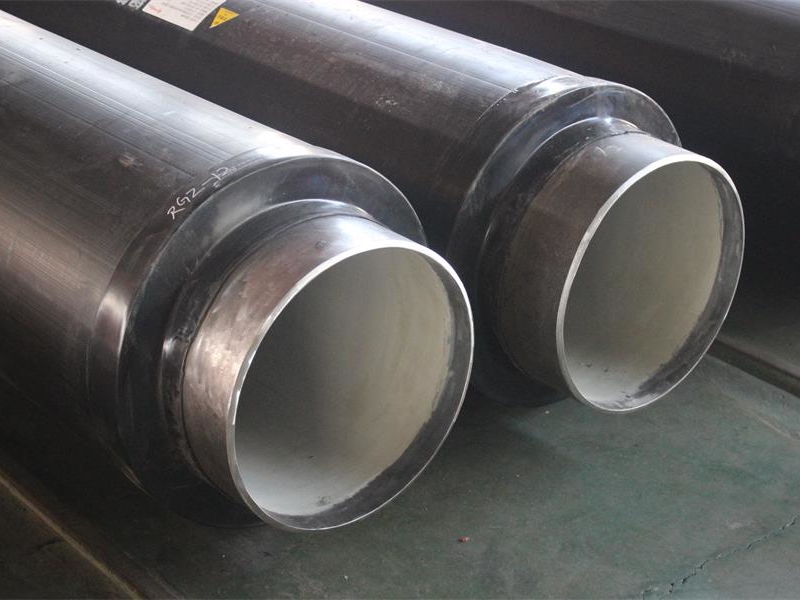

聚氨酯预制直埋保温管道

基于对北方多个供热管网运行故障的统计，聚氨酯预制直埋保温管的失效可归纳为以下三类：

第一类：外护管破损引发保温层进水。这是最为常见的失效形式。高密度聚乙烯外护管虽具有良好的机械强度与防水性能，但在运输、吊装或回填过程中，若遭尖锐石块或硬物撞击，可能产生肉眼难以发现的细微裂纹或孔洞。地下水或雨水渗入后，在高温运行条件下，水分汽化膨胀，导致局部鼓包甚至外护管爆裂。更严重的是，水分长期存在于保温层内会加速工作钢管的电化学腐蚀，最终引发泄漏事故。

第二类：接头补口密封失效。预制管段之间的接头是整条管线的薄弱环节。现场采用热收缩带进行补口时，若加热温度不均、搭接宽度不足或基底处理不到位，热收缩带与外护管之间的粘接强度难以达标。在土壤沉降、温度交变等作用下，密封界面易出现剥离，为水分渗入提供通道。

第三类：高温工况下聚氨酯老化碳化。聚氨酯泡沫的长期使用温度上限为120℃。当工作钢管表面温度因设计失误或运行异常而持续超过140℃时，聚氨酯会发生热分解，产生焦油状物质并释放酸性气体，保温层逐渐碳化失效。此时管道的热损失急剧增大，周边土壤温度升高，甚至影响地面植被生长。

预制直埋保温钢管

针对上述失效模式，应从设计、制造、施工到运维建立全流程质量管控体系。

设计阶段应严格校核管网运行温度与压力参数，为聚氨酯保温层预留安全裕度。对于可能存在超温风险的管段（如锅炉出口、换热站一次侧），建议在聚氨酯层内侧增设耐高温层（如气凝胶毡或硅酸铝纤维），形成复合保温结构。同时合理设置报警线系统——在聚氨酯层内埋设两道报警线，可实时监测保温层湿度变化，做到渗漏早期预警。

制造阶段需关注聚氨酯发泡工艺的稳定性。严格控制黑白料比例、混合温度与注射压力，确保泡沫密度均匀、闭孔率达标。

施工阶段是失效预防的重中之重。回填时应采用软土或细砂包裹管道，严禁石块直接接触外护管。接头补口作业应严格按照工艺规程执行：清理管端杂物、打磨至要求粗糙度、预热基底、热缩带搭接均匀加热至边缘出胶，最后进行电火花检测与剥离强度抽检。

管道投入运行后，定期检测与针对性维护可显著延长使用寿命。

此外，当供热管网发生事故抢修时，应记录失效管段的位置、深度、破坏形态及周边环境信息，形成失效案例库。基于数据分析识别高风险因素（如特定土壤腐蚀性、交通动载区段等），为后续管网的优化设计提供依据。

供热直埋保温管道

聚氨酯预制直埋保温管作为埋地隐蔽工程，其质量隐忧并不体现在显眼的“面子”上，而是隐藏在外护管之下、土壤之中。从设计选型到制造工艺，从现场施工到运行维护，任一环节的疏忽都可能埋下事故隐患。唯有坚持标准化作业、强化过程管控、引入智能化监测手段，才能将失效风险降至最低，真正实现供热管网三十年以上的安全可靠运行。
