‍在超外差射频接收系统中，混频器完成射频信号到中频的频率变换，镜像干扰是接收机最常见的干扰来源之一，很多工程师习惯把镜像抑制滤波器放置在射频输入端，但部分系统架构会选择在混频器中频输出端配置滤波器，用来抑制混频产生的镜像相关分量，此时滤波器截止频率的选取直接决定整机的抗干扰能力，选取不当会造成接收灵敏度下降、带内信噪比恶化等问题。

为了消除这种干扰，通常会在混频器的中频输出端加一个低通或带通滤波器，专门用来滤除镜像频率分量。这个滤波器的截止频率怎么定，直接关系到系统的信噪比和动态范围。

确定截止频率前，先把几个关键频率的关系理清。假设采用高本振方案，即 f_LO > f_RF，那么有用中频 f_IF = f_LO - f_RF，而镜像频率 f_image = f_LO + f_IF。把 f_IF 代入，可以得到 f_image = 2×f_LO - f_RF。也就是说，镜像频率与有用中频之间隔了 2×f_IF 的频率跨度。

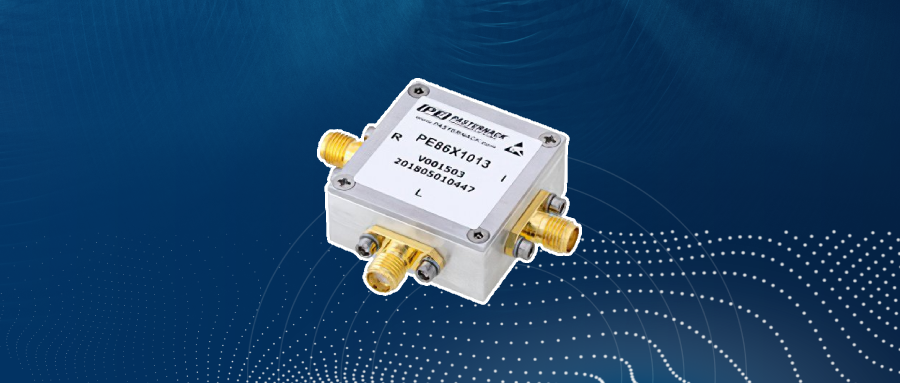

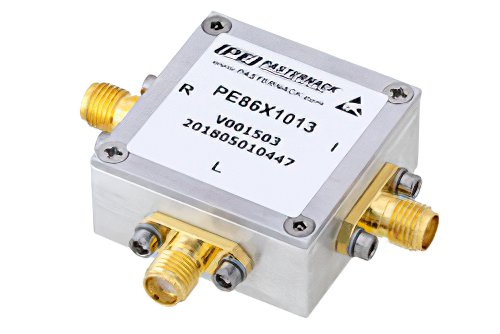

双平衡混频器，0.5 MHz - 500 MHz，中频范围DC - 500 MHz，本振功率 +10 dBm， SMA

中频端滤波器的截止频率 f_c 必须满足两个条件：一是让有用中频信号无衰减通过，二是把镜像频率尽量压下去。工程上一般取 f_c 在 1.2 到 1.5 倍 f_IF 之间。如果 f_c 取太小，靠近通带边缘的有用信号会被衰减，引起幅度失真；如果 f_c 取太大，镜像频率的抑制就不够，滤波器形同虚设。

具体取值还要看镜像频率离有用中频有多远。当 f_IF 较低时，镜像频率和中频靠得很近，对滤波器的过渡带要求极高，可能需要高阶椭圆滤波器或者声表面波滤波器才能拉开抑制。当 f_IF 较高时，镜像频率和中频之间有足够的频率间隔，普通LC低通滤波器就能胜任，截止频率可以适当放宽到 1.5 倍 f_IF 甚至更高，以降低通带插损。

选型时需要注意的问题，首先是滤波器的带外抑制指标，不能只看截止频率处的衰减值，要看镜像频率点的实际抑制量。其次是群时延平坦度，如果接收的是调制信号，滤波器在通带内的群时延波动过大会引起符号间干扰，这点在宽带系统中尤其要留意。另外，滤波器的输入输出阻抗匹配也很关键，失配会导致反射，反过来影响混频器的工作状态。

最后提一点，截止频率的确定不是纯理论计算的事。仿真给出的值只是起点，实际调试中要用频谱仪扫一下中频输出，看镜像分量到底被压到了什么水平。如果抑制不够，要么换更高阶的滤波器，要么在混频器前端加一级镜像抑制滤波器，从源头把镜像信号压下去，比在中频端硬滤要省事得多。两套方案的成本和复杂度不一样，得根据具体指标权衡。
