一、适配标准与设备定位
本设备严格对标YY 0778-2018《射频消融导管》、YY/T 1841-2022《心脏电生理标测系统》、YY/T 1994-2025 机器人介入手术控制系统，同步匹配 ISO 13485、ASTM F2407 导管力学测试规范，专为带压力传感射频消融导管、脉冲电场消融导管、电生理标测导管研发定型、出厂全检、医疗器械注册 CNAS 型式检验打造专用高精度力学检测设备。
消融导管头端接触力直接决定消融病灶成型效果与心脏穿孔临床风险：接触力不足会造成消融隔离间隙、手术复发；接触力过大极易击穿心房、心室壁，引发心包填塞等危重并发症。带传感消融导管内置微型力感知元件，需精准标定力值测量精度、线性度、迟滞、动态响应、耐久稳定性。本仪器采用伺服精密加载 + 模拟软组织工装，量化导管内置力传感输出与真实物理接触力偏差，全套试验曲线、原始数据满足药监审计追踪、注册送检合规要求。
二、设备测试工作原理
整机采用垂直精密伺服直线加载结构，搭配符合人体心肌模量的标准模拟软组织硅胶工装，完整复现导管头端与心肌贴靠受力工况。
静态接触力标定原理
将消融导管手柄端标准夹持固定，传感头端正对模拟软组织平面；伺服驱动加载台以 0.1~5mm/min 极低匀速下压，逐步施加 0~50g 临床常用接触力区间载荷（覆盖 5g~40g 安全治疗区间、≥40g 危险穿孔区间）；高精度标准测力传感器实时采集真实物理接触力，同步通过信号采集模块读取消融导管自身输出的传感力值；系统自动对比两组数据，计算力测量误差、线性相关系数、正反行程迟滞误差，判定传感精度是否达标。
动态接触力响应测试原理
设置阶梯式脉冲加载、小幅往复微震动加载，模拟心脏搏动、导管轻微抖动带来的动态接触力波动，毫秒级同步捕捉导管传感响应延时、力值跟随稳定性，评估术中动态力实时监测可靠性。
接触力耐久疲劳测试原理
设定额定临床接触力（20g）数万次往复循环压合，耐久完成后复测精度衰减幅度，验证导管内置弹簧 / 光纤传感组件长期形变稳定性，排查长期使用力漂移缺陷。
多角度侧向接触力复核（选配）
电动旋转工装切换 0°/30°/60° 倾斜贴靠，模拟导管斜向贴合心肌工况，检测侧向受力下传感测量偏差，还原临床多角度操作真实场景。
所有加载位移、力值、导管传感信号全程同步记录，力 - 传感输出曲线自动生成，工况参数可无限次精准复现，消除人工施压、读数带来的主观误差。

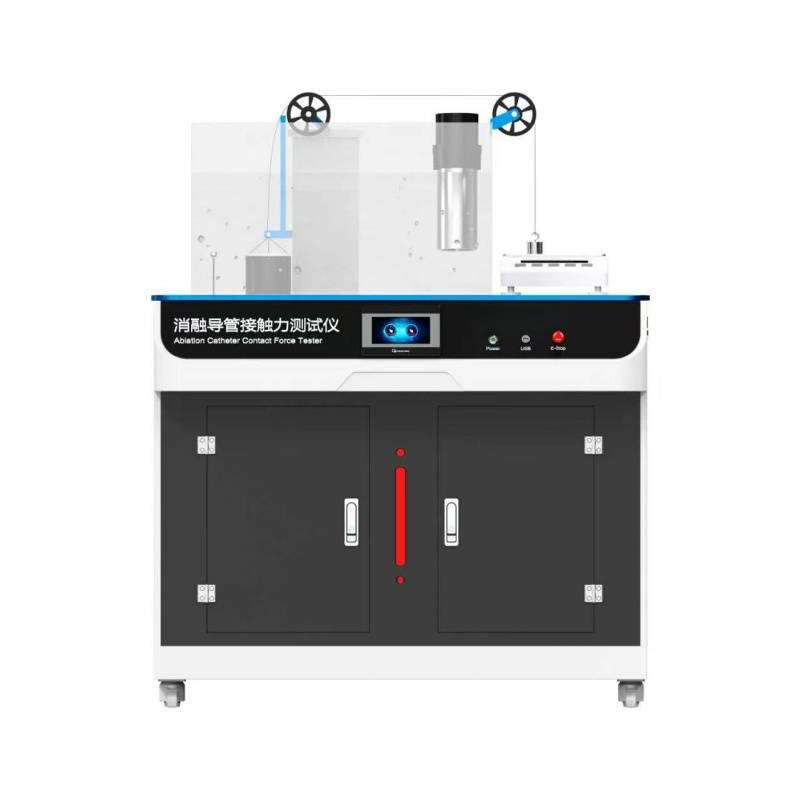

消融导管接触力测试仪
三、整机主体结构组成
高刚性精密伺服加载主机
一体铸铝减震底座，高精度滚珠丝杠伺服驱动下压平台，位移分辨率 0.001mm，加载速度 0.01~10mm/min 无级可调；整机运行无震动、无回程间隙，微小接触力加载无冲击，保障微克级力值测量稳定。
消融导管专用可调夹持工装总成
多规格通用导管固定夹具，适配 2F~8F 全尺寸射频 / 脉冲消融导管；夹具带软质缓冲衬垫，夹紧不损伤导管管体、屏蔽线缆；支持导管轴向微调、周向 360° 旋转定位，精准对齐头端电极与模拟软组织中心。
国标模拟软组织标准测试块
邵氏 A 硬度匹配人体心肌硅胶试块，弹性模量恒定、长期压缩无永久形变；试块可拆卸更换，可同步完成干态、生理盐水浸润湿态两种测试环境，还原体内体液浸泡工况。
双通道高精度同步传感采集单元
① 标准基准力传感器：量程 0~5N，分辨率 0.0001N，0.5 级高精度，作为力值校准基准；
② 导管信号同步采集模块：适配光纤传感、磁弹簧传感两类消融导管，无损读取设备端实时接触力输出数值；
双通道毫秒级同步采样，消除信号时差造成的对比误差，内置温度补偿模块，实验室温变环境下零点无漂移。
电脑上位机专用测控软件（标配）
配套工业电脑医用耗材分析软件，完全满足 GMP 计算机化系统审计追踪：三级账号权限、全流程操作日志、原始数据不可篡改；实时同步绘制基准力 - 导管传感输出对比曲线；自动计算线性度、迟滞、重复性、满量程误差四大核心判定指标；内置 YY/T 1841、YY 0778 国标判定模板，一键生成 PDF 合规检测报告，支持 U 盘导出、对接实验室 LIMS 归档；支持多批次试样曲线叠加对比，直观优化导管头端传感结构、弹簧刚度、光纤布局。
多级安全防护与辅助配套
配备力值过载保护、位移上下软限位、下压急停；透明有机玻璃防护围挡，防止导管头端弹出损坏；标配标准力值校准砝码、生理盐水浸润槽、专用导管清洁支架；出厂附带整机计量校准证书，支持年度第三方计量标定。

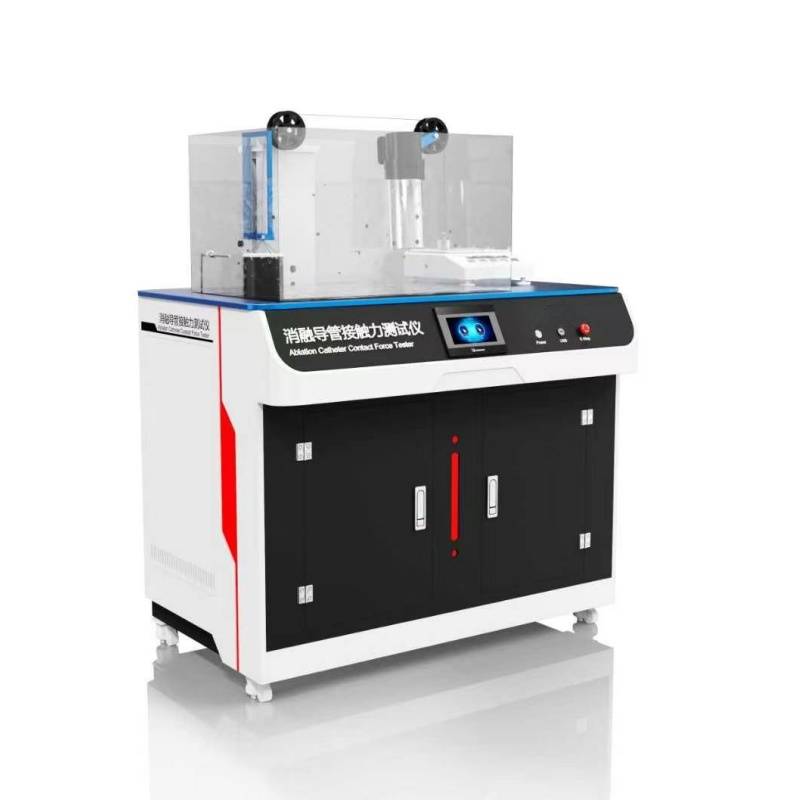

消融导管接触力测试仪
四、全套标准化检测项目
静态接触力精度标定（注册必检项）
0~50g 分段阶梯加载，同步采集基准力与导管传感输出，计算测量误差、线性度、正反行程迟滞，验证导管接触力测量基础精度，用于成品出厂、医疗器械注册送检。
动态搏动接触力响应测试
小幅高频往复脉冲加载，模拟心脏跳动带来的力波动，检测传感信号响应延迟、力值跟随误差，评估术中实时力监测准确性。
多角度侧向接触力偏差测试
0°/30°/60° 倾斜贴靠模拟心肌，复核斜向受力下传感测量偏移，规避临床导管斜贴时力值显示失真问题。
湿态生理盐水浸润对比测试
硅胶试块浸润生理盐水，模拟体内体液环境复测接触力精度，评估液体浸泡对头端传感元件测量稳定性的影响。
额定接触力往复耐久疲劳测试
20g 标准治疗力上万次循环压合，耐久完成后复测精度衰减量，考核内置传感弹簧、光纤长期抗疲劳性能。
极限高接触力过载验证
逐级加载至 50g、60g 超临床上限载荷，记录传感是否出现永久零点漂移、结构形变，评估极端受力下传感安全冗余。
多批次平行一致性对比试验
批量同型号导管统一工况测试，软件自动统计批次均值、标准差，管控量产过程传感组件装配一致性。
五、适用检测产品与应用单位
适配检测试样
带接触力传感射频消融导管、脉冲电场消融导管、心脏电生理标测导管、心房 / 心室消融导管、三维电生理介入导管、各类头端内置光纤 / 磁敏力传感介入耗材。
适用单位
心脏介入消融耗材生产企业、电生理医疗器械研发实验室、各省市医疗器械检验研究院、第三方医用耗材 CNAS 检测实验室、高校生物医学工程（介入器械）实验室、心血管医疗装备研发中心。
