华为的麒麟芯片，又回到了大众视野。

但这次，它不是以单一旗舰的姿态归来，而是带着两个略显陌生的后缀——麒麟9020A与麒麟9020B。这两颗芯片的亮相，背后隐藏的，是一段在极限压力下求生存的“芯”路历程。

首先要明确一点，麒麟9020本身，是一颗在特殊背景下诞生的芯片。它的基础表现，足以让人眼前一亮。

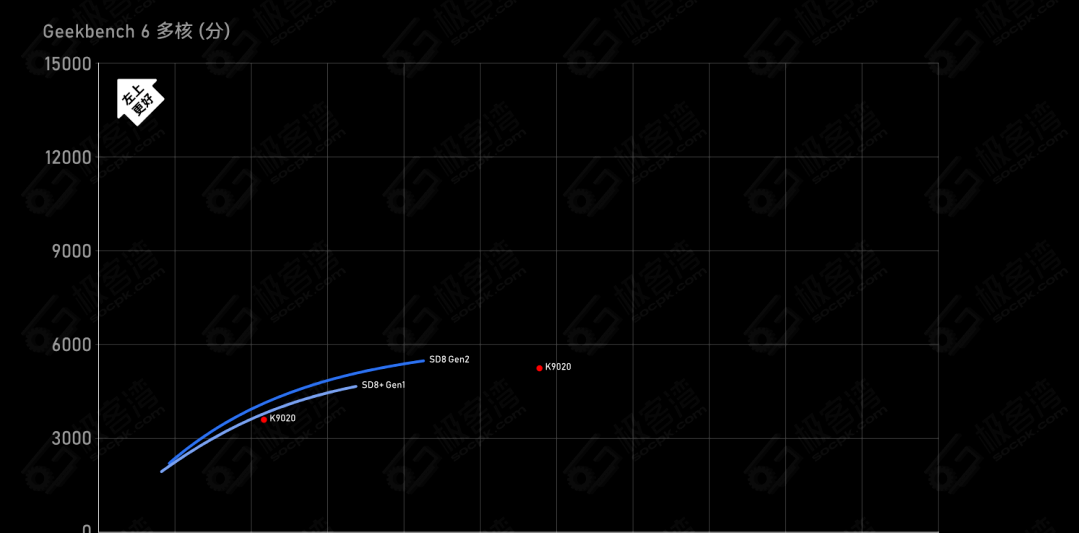

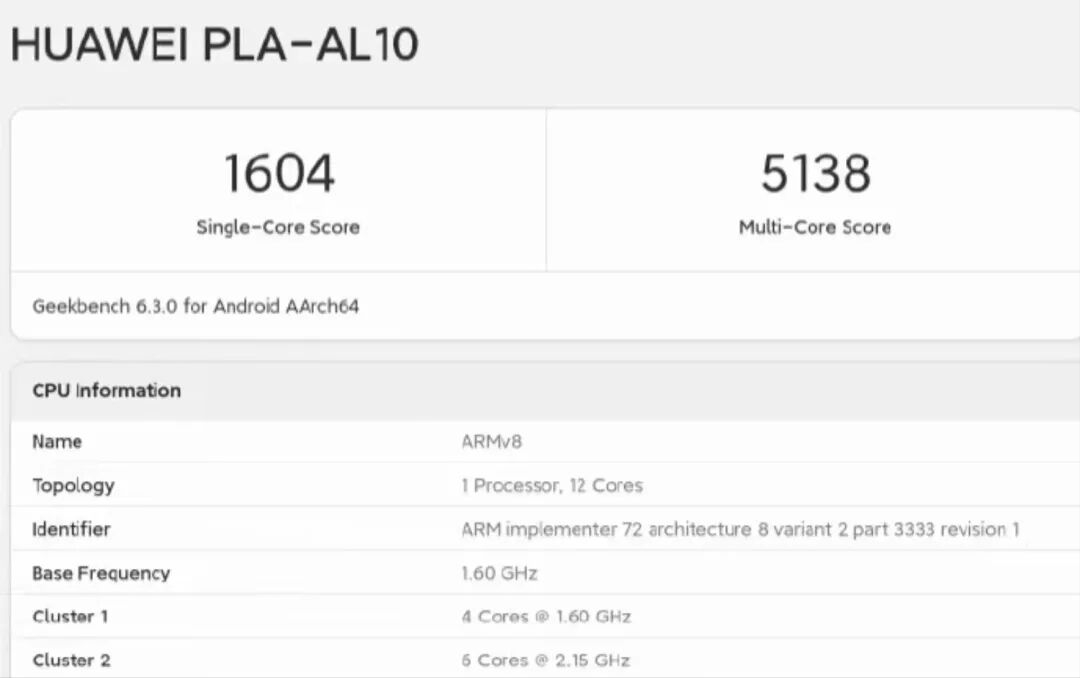

在CPU部分，它的单核性能小幅超越曾经的一代“火龙”骁龙888，而其多核性能的峰值，更是卡在了骁龙8+和骁龙8 Gen2这两代旗舰之间，能效则向骁8+看齐。最令人惊叹的是，它的超大核主频仅为2.5GHz，却实现了超越2.84GHz骁龙888的性能，这背后体现的是其架构设计能力和惊人的IPC（每时钟周期指令数）性能，经推算已与骁龙8 Gen2同级。

这意味着，麒麟的CPU设计能力，一直处在世界第一梯队。

GPU部分，其自研的马良920 GPU则依然是短板，性能与能效均大幅落后于骁龙8+，表现介于骁龙8 Gen1和骁龙888之间。这清晰地表明，如果能有先进制程加持，麒麟芯片的CPU性能将释放出巨大潜力。

二、 A/B版的秘密：不是策略，是“生存”

那么，为何会出现A、B两个“阉割版”？这并非市场策略，而是面对现实困境的无奈与智慧。

麒麟9020A，可以看作是“GPU轻微伤残版”。它的CPU核心只是象征性降频，但GPU被砍掉了一簇，理论性能下降约25%。最终成就了一颗“CPU近骁龙8+，GPU略强于骁龙865”的芯片。

麒麟9020B，则是“CPU/GPU双重伤残版”。它在A版基础上，直接砍掉了一颗大核和一颗小核，GPU情况则更不明朗。这使其成为一颗“CPU性能接近骁龙888，GPU可能还不如骁龙865”的芯片。

看到这里，你可能会觉得阉割得太狠。但真相是，这恰恰是芯片行业，尤其是在良率困难时期，一种常规的“废物利用”手段。

由于无法获得EUV光刻机，国内需要用更复杂的DUV多重曝光技术来生产等效7nm的芯片，这直接导致了成本高昂、良率极低。为了最大化利用每一片晶圆，提升可用芯片的产量，对那些制造中出现部分核心缺陷的“不良品”，通过屏蔽坏区，降频使用，使其“带病上岗”，就成了必然选择。

回顾历史，麒麟9000E、麒麟820等一代神U，其实都是这类“屏蔽官降”的产物。而如今的9020A/B，不过是华为在更严峻的制裁下，为了延续麒麟血脉，所做的又一次极限努力。

三、 公开的信号：自主可控的曙光？

这次与以往最大的不同在于，华为公开了A/B版的型号。这一反常态的“透明”，或许传递出一个比芯片性能本身更重要的信号。

这是否意味着，国产芯片的制造工艺，在自主可控的道路上取得了关键性的、足以支撑公开披露的阶段性突破？ 尽管良率依然挑战巨大，但至少整个流程已经打通并趋于稳定。

如果我们大胆展望，当国产制程工艺在未来一两年内，追平台积电5nm水平时，结合麒麟芯片已经证明的强大CPU架构设计能力，届时归来的，将会是一个何等强大的麒麟？

麒麟9020及其A/B版本，是制裁下的特殊产物。它们有遗憾，有短板，但更蕴含着不屈和希望。它告诉我们，最黑暗的时刻或许正在过去，“小米加步枪”的战斗，正在创造着奇迹。

这条路很长，也很艰难，但至少，我们已经看到了曙光。
