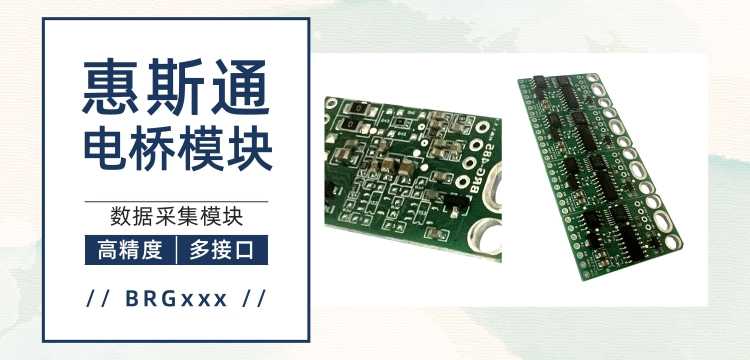

BRGxxx系列模块是一款面向惠斯通电桥测量设计的高分辨率采集模块。该模块采用24位ADC同步测量激励源和电桥输出，支持1～128倍可调增益。模块兼容恒压和恒流驱动，适用于比例电桥和固定电桥，测量精度为0.01% FS（万分之一）。

主要特点

紧凑尺寸：32mm×18mm×4.8mm，便于安装集成。

宽电压供电：支持DC 7.5～24V输入，适应多种电源环境。

低功耗：静态电流低于1mA（不含电桥），有助于降低系统功耗。

多种接口：提供UART、RS232、RS485、电压及电流输出，方便系统连接。

支持比例电桥和固定电桥，可选恒压或恒流驱动。

辅助测量功能：可同步监测输入电压和环境温度，提供更多系统数据。

BRGxxx系列适用于工业控制、自动化设备和科学研究等领域，为高精度、稳定可靠的信号采集与分析提供支持，有助于提升系统效率和测量质量。

主要应用

电子秤、桥式力学传感器、渗压计、液位计、静力水准仪。
