这几年聊芯片，“卡脖子”仨字听得人又气又憋屈。好像我们的科学家不够聪明，死活追不上。

其实压根不是那回事。西方在半导体上筑起的壁垒，根子是硅基材料、制程标准、设备规则全由他们定义。

你琢磨琢磨，进了人家开的棋牌室，规矩他定，牌也是他的，你怎么赢？

过去我们一头扎进硅基微缩的路线里，拼命跟，结果人家把极紫外光刻机一断供，直接按了暂停键。硬追，不光费劲，还永远慢人一步。

被卡的从来不是智商，是路径被人锁死了。

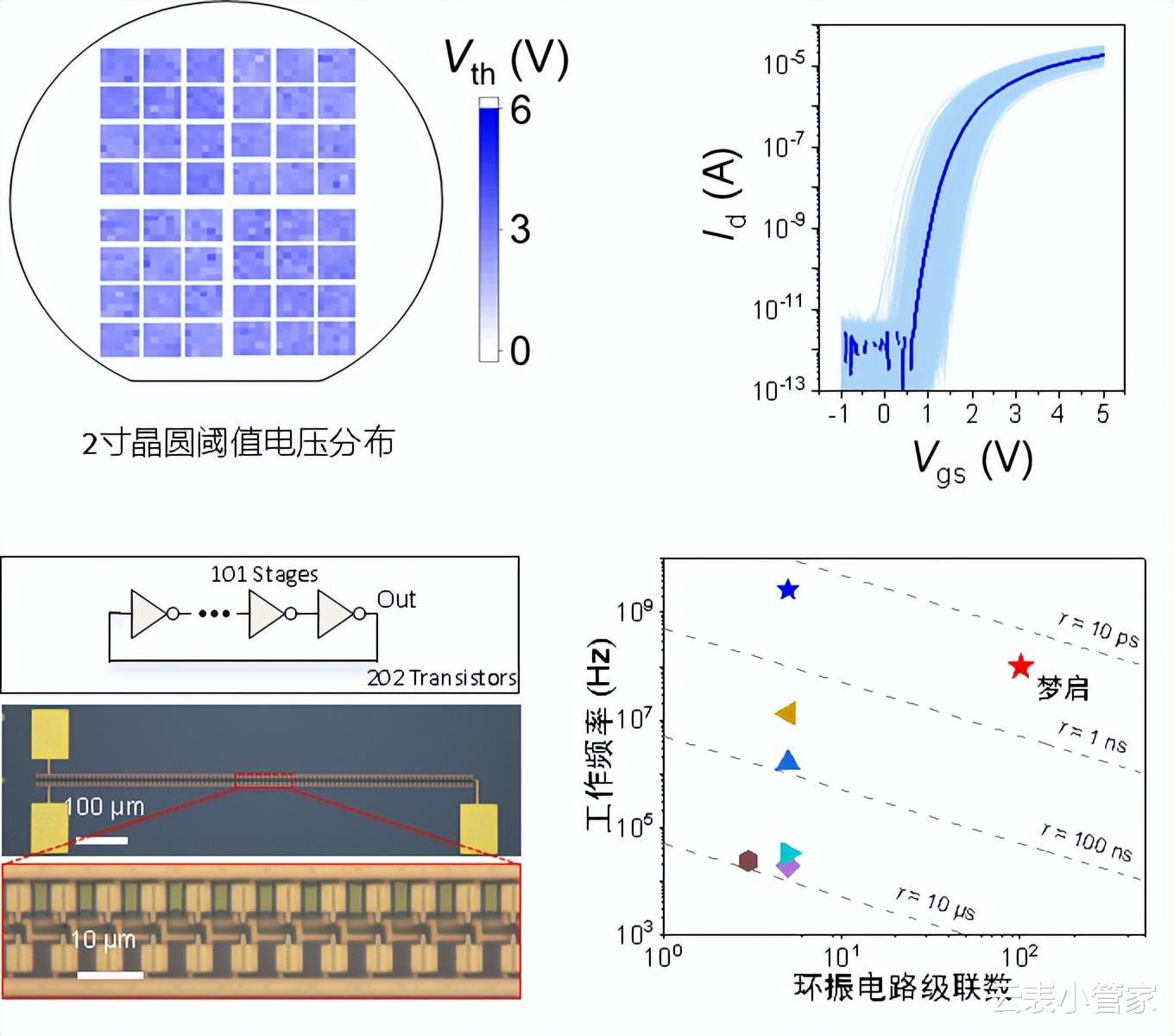

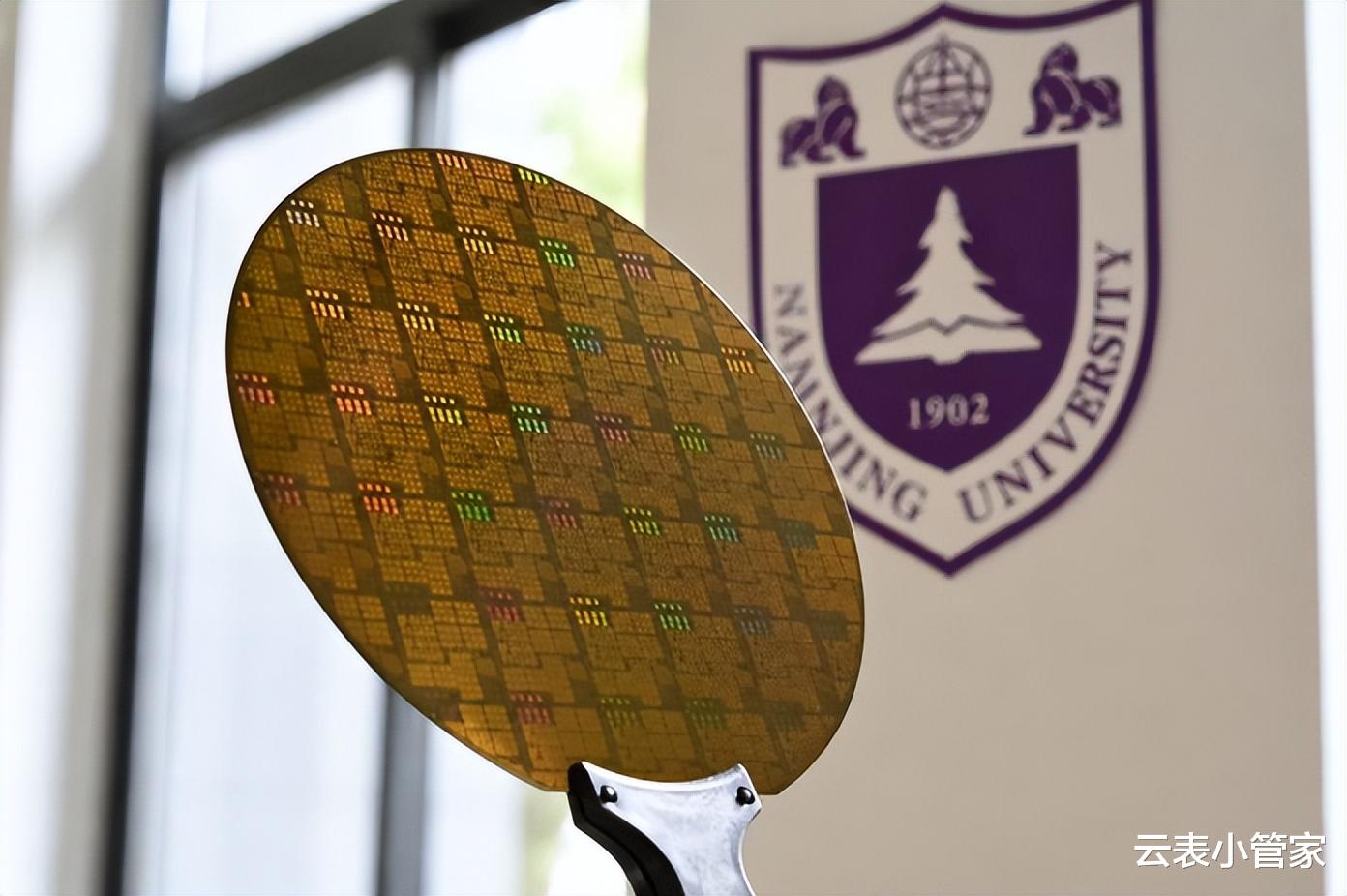

就在大家胸口憋着一股劲的时候，一个消息炸了锅。南京大学、华为和苏州国家实验室联手，搞出了全球首颗基于二硫化钼的多位并行微处理器，论文登上了《自然·电子学》。

这芯片有个提气的名字“梦启-1000”。

你可千万别以为这又是实验室里的小打小闹。它不是在硅基那条跑道上死磕，是直接换材料、换赛道。

二维半导体，厚度按原子算，等于说西方用硅砌了一堵高墙，我们直接在旁边开了条新高速公路。这不是弯道超车，是换道重开一局棋。

这颗“梦启-1000”，一口气捅破了硅基芯片最头疼的三层天花板。

第一刀：薄到0.6纳米，功耗狂掉90%

硅芯片一逼近2纳米，量子隧穿效应就像鬼打墙，电子乱窜，发热根本压不住。二硫化钼单层厚度只有0.6纳米，天生绝缘性好。用这种材料做出的晶体管，密度做到同节点硅基的14倍，功耗反而大降90%以上。什么物理极限、漏电发热，一锅端了。

第二刀：拜拜了EUV，DUV产线就能干

这事最解气。造“梦启-1000”压根不需要极紫外光刻机。咱们现成的DUV光刻产线，小幅改造一下就能上马，设备复用率高达70%。等于说，西方死死攥住的那张最狠的牌，直接被绕了过去。你封锁你的，我换种办法照样造芯。

第三刀：不是花架子，真能并行跑任务

以前二维半导体出过不少成果，但大多是串行跑个逻辑门，做做演示。这次“梦启-1000”是全球首次实现二维半导体多位并行运算，还集成了片上寄存器堆。说白了，它能执行实实在在的计算任务，从实验室玩具一步跨进了实用阶段。

说点清醒的。实验室点亮山头，和千万片稳定量产，中间还隔着老远。二硫化钼材料生长的良率怎么稳定？

二维材料跟现有封装工艺怎么磨合？老产线改造后的协同、海量工艺数据的追踪管理，哪一项都能绊人一跤。

换道超车不是一脚油门踩到底，中途的沟沟坎坎得一个一个填平。

想大幅缩短从实验室到生产线的周期，光靠材料技术牛还不够，产线管理和工艺迭代的数字化效率，往往能定生死。

这时候，有一套趁手又机灵的数字管理工具就太关键了。无代码平台，正好卡在这个节骨眼上。听着是个软件，但用在新赛道落地上，它简直像个给产线加装的数字大脑。

你想想，DUV产线一改造，工艺参数跟着调。如果全靠传统写代码开发管理系统，周期又长成本又高，根本追不上二维半导体快速迭代的节奏。

用它，不用敲一行代码，跟搭积木似的拖拽，就能快速搭出实验数据记录、良率分析、工艺追溯、设备运维这些系统。研发端的小试参数和产线生产数据直接打通，形成闭环，问题刚冒头就能揪住，工艺优化能快出一大截。

更对路的是，它全中文、自主可控，没有国外软件授权被卡脖子的隐患，一线师傅上手也快。老产线那70%的设备复用，它能灵活对接新旧设备，按需加功能模块，不用把原来的IT架构掀个底朝天。

今天产线改个流程，拖拽调整几下，系统明天就跟着变，根本不用苦等漫长的二次开发。这种敏捷劲，简直是为换道超车量身定做的。

回过头看，“梦启-1000”在芯片材料底层打破了硅基的路径依赖，国产无代码平台在工业管理软件端打破了国外系统的生态依赖，两件事的内核一模一样：都不再跟着别人的规矩跑。

过去我们在别人定的赛道上苦苦追赶，动不动挨一闷棍。

现在呢？从芯片怎么造，到产线怎么管，我们都在搭属于自己的新棋盘。

当西方还守着那堵硅基高墙，中国的新赛道上，车已经轰着油门跑出自己的节奏了。

对此，您怎么看？非常欢迎您在评论区补充观点或者干货。

文｜表妹
