半导体集成电路的发展历程是技术革新与产业变革交织的典范，其核心特点体现为集成度跃升、特征尺寸微缩、产业分工深化、系统级集成突破及跨学科融合创新五大维度，并持续推动着从器件到系统的全链条升级。

集成度不断提高

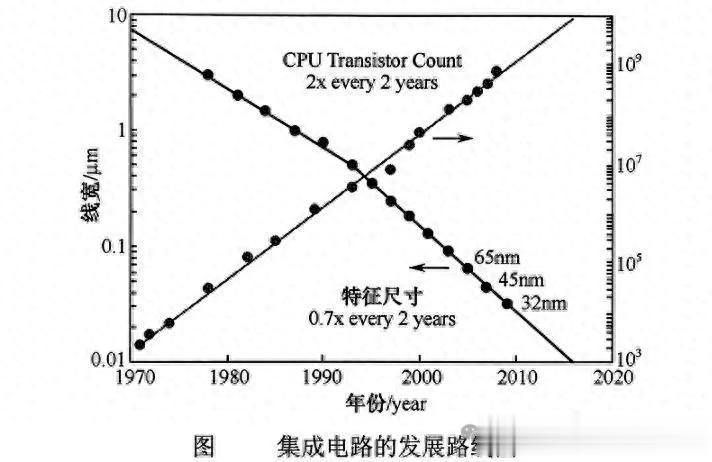

集成度的指数级增长遵循摩尔定律轨迹，自1965年戈登·摩尔提出每三年集成度提升四倍的预测以来，这一规律在微处理器与存储器领域得到持续验证——从1971年4位微处理器集成2.3k晶体管，到2000年代“奔腾”PIV芯片集成4200万晶体管，再到当前先进制程下单芯片集成超百亿晶体管的SoC芯片，集成度提升直接驱动了算力密度与能效比的革命性突破。

器件的特征尺寸不断缩小

特征尺寸的同步微缩则从微米时代跨入纳米尺度，14nm、7nm乃至3nm/2nm节点的推进，依赖极紫外光刻（EUV）、高K金属栅（HKMG）、FinFET/GAA晶体管等技术创新，解决了短沟道效应、漏电流控制等物理极限挑战，同时催生了低功耗设计、三维互连、先进封装等配套技术。

专业化分工发展成熟

产业分工的成熟化是半导体生态演进的关键标志，经历“设计-制造-封装测试”垂直整合到专业化分工的转型。20世纪80年代后，Foundry（代工厂）模式兴起，台积电、三星等企业聚焦先进制程研发与量产，而无厂半导体公司（Fabless）如英伟达、AMD专注芯片设计，EDA工具（如Cadence、Synopsys）与IP核（如ARM架构）的完善进一步降低了设计门槛，形成“设计-制造-封装”协同的全球产业链。这种分工不仅提升了资源效率，更推动了定制化ASIC、Chiplet等新形态的发展，如苹果M系列芯片通过Chiplet技术实现CPU、GPU、AI加速器的异构集成。

系统集成芯片的发展

系统级集成（SoC）的崛起标志着从单元集成到系统集成的跨越，通过IP复用、多工艺兼容（如逻辑/存储/模拟混合）及低功耗设计，单芯片可集成处理器、存储器、接口、AI加速器等完整子系统，如手机SoC集成5G基带、图像信号处理器（ISP）及神经网络处理单元（NPU）。SoC设计依赖EDA工具链的革新，如机器学习驱动的布局布线优化、功耗模拟与热管理集成，同时需要解决信号完整性、电磁兼容性等工程挑战。

半导体集成电路带动其它学科的发展

半导体技术还深度赋能跨学科领域，催生MEMS、生物芯片等新兴方向。硅基MEMS通过微纳加工将传感器、执行器与IC集成，实现智能传感（如加速度计、陀螺仪）及微流控芯片的商业化；生物芯片则结合生物分子检测与半导体工艺，在基因测序、疾病诊断中展现高灵敏度与高通量优势。此外，AI芯片（如TPU、GPU）、量子计算芯片（如超导量子比特）等专用芯片的发展，进一步拓展了半导体技术的应用边界。

当前，半导体产业正迎来新一轮技术浪潮：先进封装（如2.5D/3D集成、台积电CoWoS、英特尔Foveros）突破单芯片集成极限，通过芯片堆叠与异构集成提升性能密度；新型材料（如GaN、SiC宽禁带半导体、二维材料MoS2、碳纳米管）为高频、高功率、低功耗场景提供新可能；AI驱动的EDA工具通过自动布局布线、功耗优化加速设计周期；而可持续制造理念则推动绿色工艺（如无氟光刻胶、循环水系统）、低能耗芯片及材料回收技术的发展，响应全球碳中和目标。

这些进展不仅延续了半导体集成电路的传统优势，更在精度控制、能效比、智能化及环保性方面开辟新维度，持续推动信息技术的革新与产业升级。

来源于学习那些事，作者小陈婆婆
