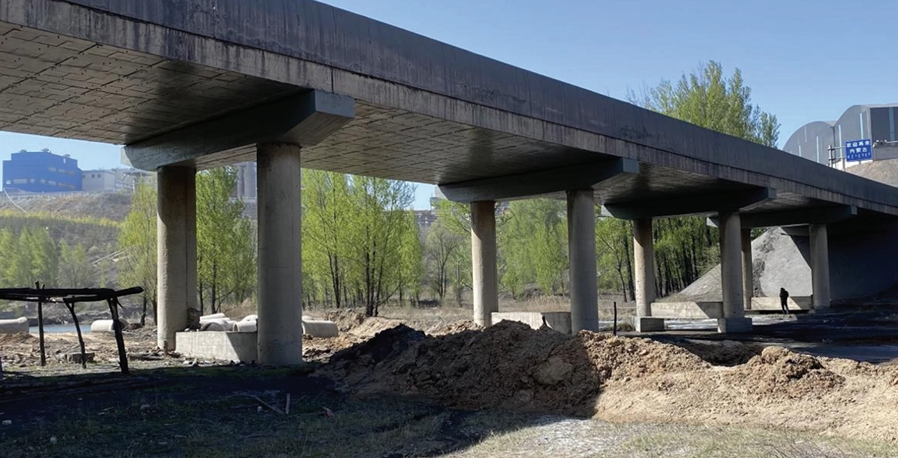

某大桥上部结构已完成，已经通车运行多年，普通桩基检测手段无法在成桥桩使用。

▶

1、波场复杂，信号混杂

成桥上部结构已成型，检测时激发的应力波不仅向下传向桩底，还会向上传导至承台、墩柱等部位，这些部位的反射波会与桩身缺陷、桩底反射波叠加，导致有效信号被 “淹没” 在复杂干扰中，难以识别。

2、桩径粗大，波动复杂

桩身直径一般都大于50cm，在桩侧敲击时不能简单的看成一维杆件，会激发出多种模态的波，沿纵向干涉，各个截面的振动位移不一致。

▶PST技术：从“一片嘈杂”中提取真相

成桥桩病害检测（

✔ 不打孔，施工简单、效率高 ；

✔ 适用范围广（新桥和在役桥，地面和水上）；

✔ 可靠性高、分辨率高；

✔ 软件自动化程度高；

PST设备

▶PST 实战应用

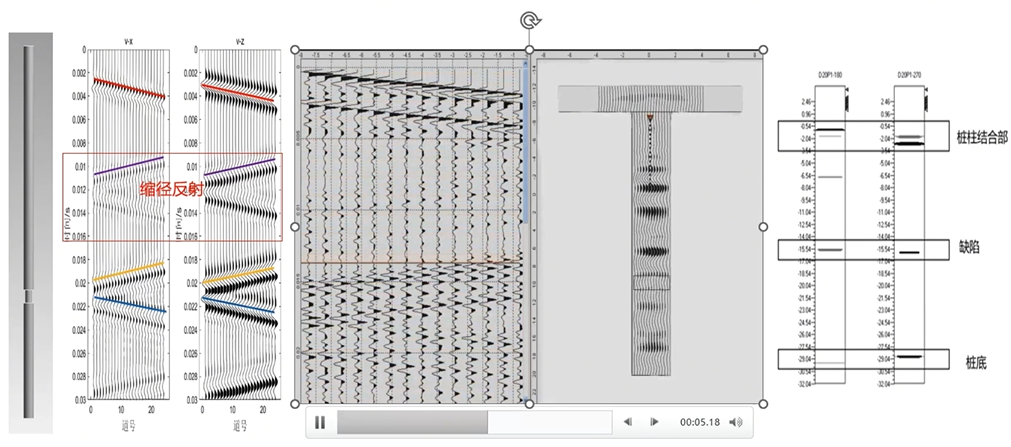

1>通过布置多道检波器，接收到的弹性波有走时差，且具有方向性;

2>利用FK滤波等信号处理方法，从复杂的混叠波场中分离上行波和下行波，有效压制来自上部结构的干扰；

3>用散射波偏移成像方法，对分离后的上行波进行反演，生成桩身纵向的反射系数偏移图，使结果更直观，且用的反演波速不是估值，而是直接在信号中读取的真实波速。

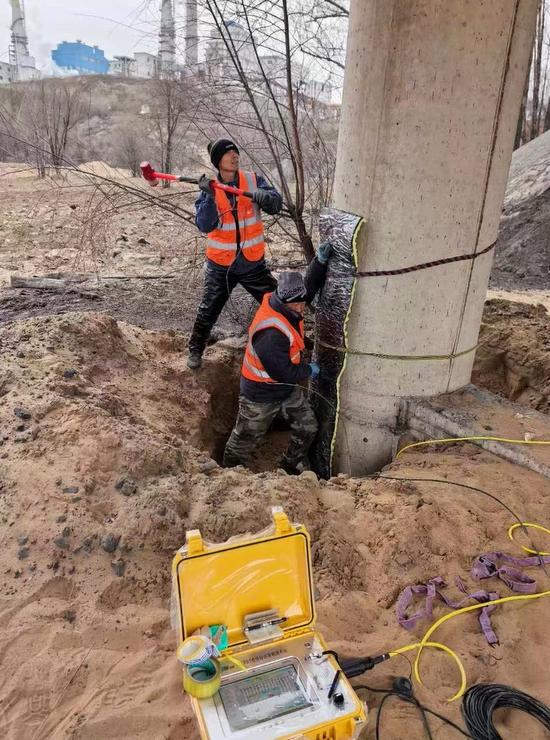

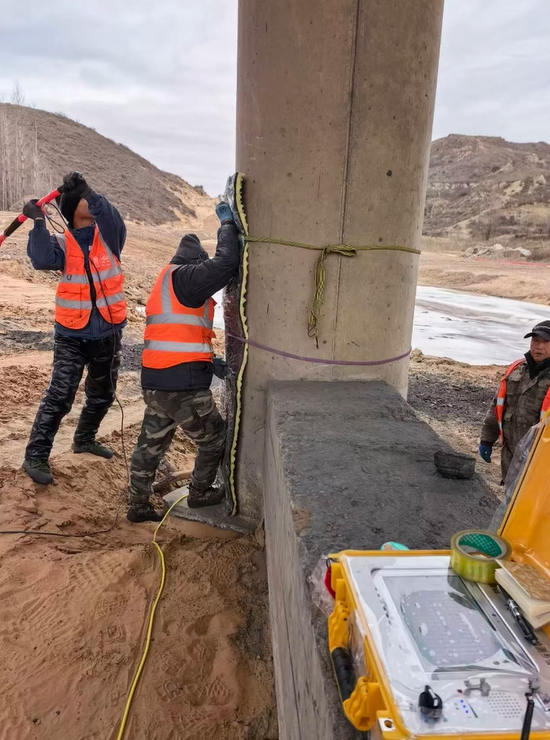

现场数据采集

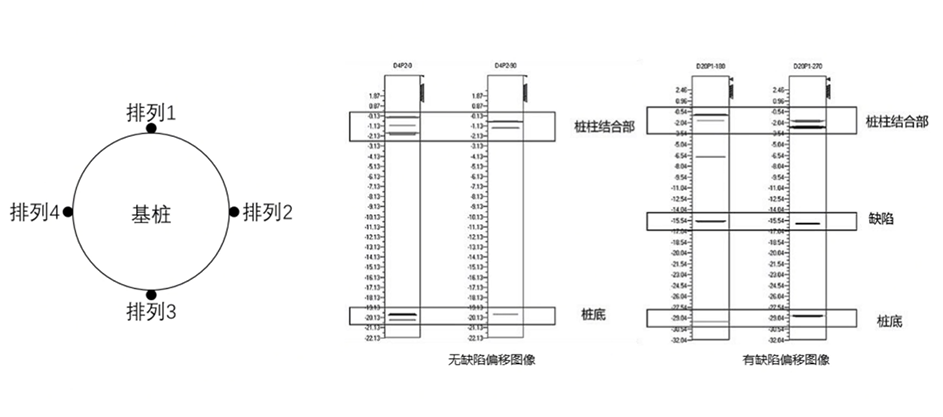

现场检测一般沿桩周呈夹角90度布置4条测线，通过对比不同剖面结果的一致性，来区分局部异常和全局异常，判断缺陷严重程度，给出相应的桩身类别。

▶ 检测结果

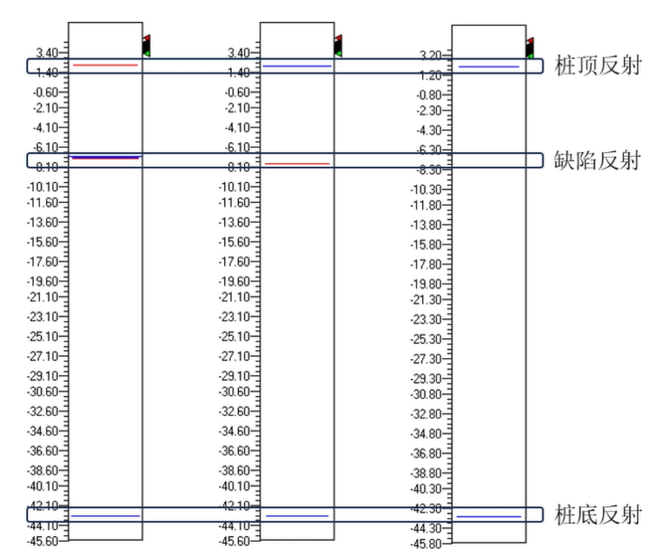

通过编辑坐标、时预处理、波场分离和散射偏移成像处理得到如下典型结果。

1、在下行2-3#桩3条测线中高程2.1m处均有明显反射，经与设计资料对比，判定为桩柱结合部反射；

2、在下行2-3#桩3条测线中高程-43.1m处均有明显反射，经与设计资料对比，判定为桩底反射；

3、在X2-3-1和X2-3-2测线中高程-7.1m处均有缺陷反射，经与设计资料对比排除结构物和地层反射后，判定为缺陷反射；

4、下行2-3#桩检测结果中-7.1m处有一缺陷，但桩底反射明显，初步判定桩身类别为Ⅱ类。

▶结语：

PST技术突破了成桥桩检测分离有效信号的技术瓶颈，在无法直接观测的条件下，实现桩基内部状态的“透视化”评估，为桥梁安全运营保驾护航。
