铲车打夯锤冲击夯实技术解决狭窄场地回填压实难题

在自贡市东兴寺立交改造工程中，面对桥台台背、挡土墙背等狭窄空间回填的难题，施工方采用高速液压强夯机协同液压平板夯的技术，完成了4058.8立方米的受限空间回填，完工后使用至今未出现任何不均匀沉降问题。

在市政工程、道路建设和老旧小区改造中，狭窄场地的回填压实一直是个棘手问题。传统大型压路机无法进入这些区域，小型压实设备又往往达不到要求的压实度，导致工后沉降、路面开裂等质量问题。

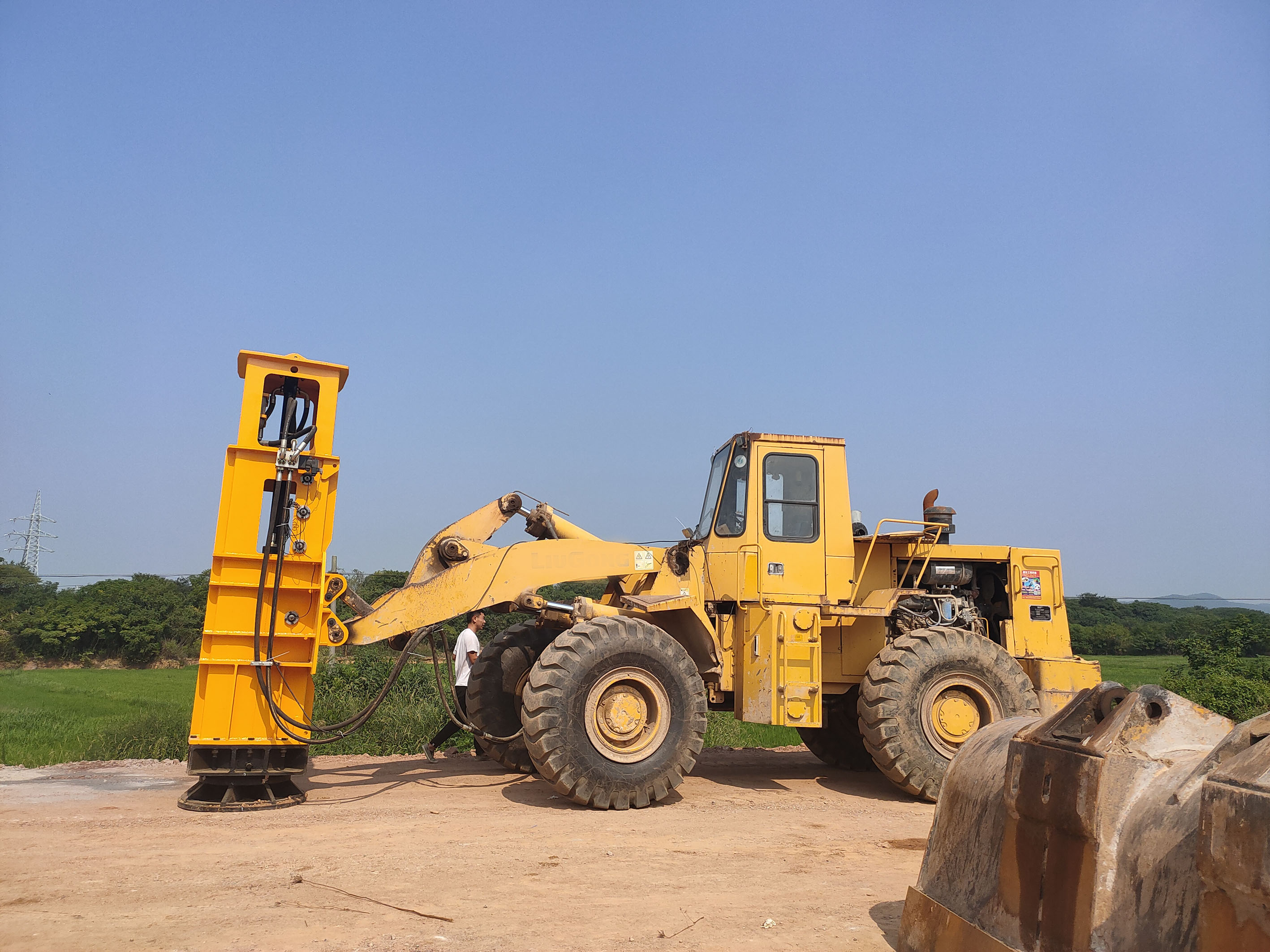

铲车打夯锤

铲车打夯锤冲击夯实技术以其独特的优势，成为解决这一难题的有效方案。

01 技术原理：冲击夯实的物理优势

铲车打夯锤是一种利用液压动力进行高频夯实的专用设备，其核心工作原理是通过液压系统将夯锤提升至预定高度，然后迅速释放。

夯锤在重力和液压助推下高速下落，撞击地面后将巨大的冲击能传递至地基或填料中。

与传统的碾压设备不同，铲车打夯锤采用的是 “高频高幅”或“低频高幅” 的冲击动能，能量集中、作用深度大。

重型夯锤在重力和液压储能器共同作用下向下做加速运动，夯锤加速下落后击打在带有特制缓冲垫的夯板上，夯板将竖向冲击力最大程度地传输到地面。

铲车打夯锤

其工作机理包含三个层面：动力压实，冲击波穿透填料层，使颗粒重新排列，消除孔隙；振动密实，高频振动促使细颗粒填充粗骨料间隙；应力叠加，通过相邻夯点的能量叠加实现均匀压实。

02 设备特点：狭窄场地的理想选择

铲车打夯锤最显著的特点是其灵活的适应性和强大的压实能力。

作业宽度仅需0.8-1.2米，能轻松进入管廊侧方、桥台背等狭窄区域。

同时，它单点最大压实深度可达3-4米，减少了分层回填次数，提高了施工效率。

铲车打夯锤与轮式装载机组合成套后，机动灵活、越野性好，转场速度快，特别适合于山区高速公路转场频繁及狭窄工地使用。

设备锤脚部位始终置于夯实面上，避免了出现其他强夯作业存在的乱石飞溅和重锤坠落的安全隐患。

03 施工难点：狭窄场地回填的特殊挑战

在狭窄场地进行回填压实作业，主要面临三大挑战：

铲车打夯锤

空间限制是最主要的问题。设备转向半径不足（小于2米）、邻近结构物（管道/墙体）安全距离小于0.5米、垂直作业高度受限（如管廊顶板高度小于3米）等情况都大大增加了施工难度。

施工干扰也是常见问题。多工种交叉作业导致夯击路径受阻，填料运输通道与夯实区域重叠，使得施工组织变得复杂。

质量控制尤为困难。边角部位易出现“欠压区”，分层厚度控制精度要求高（±5厘米），同时振动可能引发邻近结构开裂。

在狭窄场地进行回填压实作业，主要面临三大挑战：

铲车打夯锤

空间限制是最主要的问题。设备转向半径不足（小于2米）、邻近结构物（管道/墙体）安全距离小于0.5米、垂直作业高度受限（如管廊顶板高度小于3米）等情况都大大增加了施工难度。

施工干扰也是常见问题。多工种交叉作业导致夯击路径受阻，填料运输通道与夯实区域重叠，使得施工组织变得复杂。

质量控制尤为困难。边角部位易出现“欠压区”，分层厚度控制精度要求高（±5厘米），同时振动可能引发邻近结构开裂。

04 技术方案：精细化施工工艺

设备选型与改装

铲车打夯锤

针对狭窄场地的特点，应优先选择宽度≤1米的微型液压夯（如HC36型），搭配万向铰接臂提升灵活性。

加装红外定位装置，确保夯点间距误差≤10厘米；对夯脚进行橡胶包覆处理，降低对既有结构的碰撞损伤风险。

施工参数优化

通过试验段确定最佳参数组合是关键步骤。不同填料类型对应的施工参数有所不同：

填料类型 夯击能级 单点夯击次数 夯点间距

砂质土 6档(2.4kJ) 8-10次 0.6m×0.6m

碎石土 8档(3.2kJ) 12-15次 0.8m×0.8m

建筑垃圾 10档(4.0kJ) 15-18次 1.0m×1.0m

分层回填与交错布点

铲车打夯锤

采用 “薄层多遍” 工艺，每层厚度控制很关键：粗粒土≤60厘米，细粒土≤40厘米。

实施 “九宫格布点法” ，通过中心点与边缘点的能量梯度设计消除边界效应。

结构物保护措施

在既有结构3米范围内设置三级缓冲带：0-1米区，夯击能级降档50%；1-2米区，铺设20厘米厚橡胶隔振垫；2-3米区，夯击次数减少30%。

开挖隔振沟（宽0.5米×深1.2米），可有效降低振动传播强度。

05 应用效果：工程实践验证

重庆蔡家嘉陵江大桥工程施工中，项目部高度重视台背路基填筑质量，主动采用高速铲车打夯锤对施工完毕的台背进行补强处理，提高了台背回填强度，减少了工后不均匀沉降，有效消除了桥头跳车等病害。

在某地铁站出入口狭窄回填区（作业宽度1.5米）应用中，选用HC36型液压夯配合30厘米分层厚度，通过动态变形模量Evd值动态调整夯击参数。

铲车打夯锤

最终检测显示：压实均匀度提高40%，工后沉降量<3毫米/月，邻近管线振动速度控制在2.5毫米/秒以内（低于3毫米/秒安全标准）。

世行贷款川渝合作示范区基础设施建设项目中，“三背”及管沟受限空间回填量达7563立方米，采用高速液压强夯机协同液压平板夯路基受限空间回填施工工法，取得了良好的社会效益及经济效益。

06 质量控制：精准监控保障效果

现代液压夯实技术融合了智能化监控系统，安装压实度实时监测仪，通过加速度传感器计算动态变形模量Evd。

使用BIM模型预演夯击路径，规避碰撞风险；建立压实质量云平台，实现单点压实轨迹追溯、能量输出异常预警和压实度达标率自动统计。

通过试验段的沉降观测及压实度检测试验结果，研究最佳夯实作业锤数与路基表层沉降、表层及深层的压实度提高的数量关系，以通过最经济的作业效率达到减小填挖结合部，桥台回填等不均匀沉降的目的。

在重庆蔡家嘉陵江大桥工程的施工现场，铲车打夯锤灵活地在桥台背等狭窄区域作业，与传统压路机形成鲜明对比。正是这些不起眼的狭窄区域，曾经是道路质量的隐患点，如今却成了技术创新展示的舞台。

铲车打夯锤

随着城市更新步伐的加快，地下管廊、地铁站点、老旧小区改造等工程中的狭窄空间回填压实需求将持续增长。

液压夯实技术的不断精进与创新，将为构建安全、耐久的基础设施贡献不可或缺的力量。
