频谱仪做噪声系数测量前，进行内部校准是必要的环节。仪器自身的底噪和增益波动会直接影响测量结果，宽带噪声源通过输出已知超噪比（ENR）的噪声信号，帮频谱仪修正自身接收通路的幅度误差。今天我们来看看如何利用宽带噪声源完成内部基准校准。

校准的原理就是频谱仪内部有底噪，我们需要用已知ENR值的噪声源建立功率参考点，通过Y因子法把冷态和热态的功率差算出来，从而反推仪器的噪声性能。

校准之前的准备工作是先让频谱仪通电预热，通常半小时以上比较稳妥，刚开机时本振和前端放大器的温度还没稳定，这时候校准数据肯定不准。中心频率和RBW的设置要根据实际测试频段来定，RBW太宽会把噪声展宽，太窄又拉低信噪比，一般取100kHz到1MHz之间比较合适。

噪声源的输出端口用射频电缆接到频谱仪的RF输入口，整个链路必须是50欧姆阻抗匹配，接头要拧紧但别用死力，扭矩扳手最好。电缆尽量短，弯折半径别太小，阻抗不连续会引入额外的反射损耗。

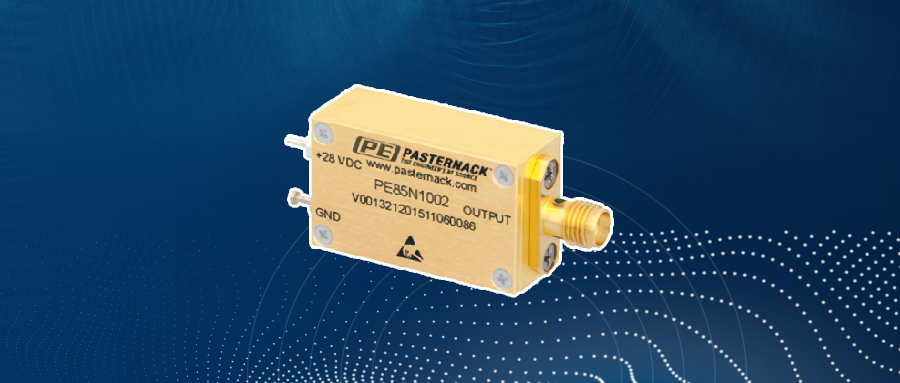

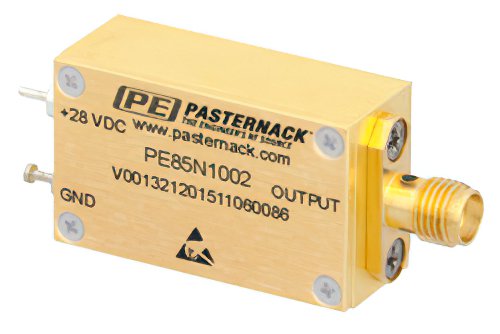

校准型射频噪声源， 输出 ENR 15 dB， +28 VDC， 10 MHz ~6 GHz，SMA

噪声源那边要确认ENR值有没有输对，不同频点的ENR曲线是不一样的，有些老型号需要手动查表输入。冷态和热态的切换模式也要选对，一般用自动交替模式就行，手动切换容易引入人为误差。

频谱仪这边开启噪声系数测量功能，检波方式选平均检波，扫描点数给够，2001点是个比较常用的值。点数太少的话Y因子的计算精度会受影响，尤其是高频段噪声本来就小，数据点不够根本看不出趋势。

执行校准时，噪声源会自动在冷热态之间切换，频谱仪记录每个频点的Y因子并计算噪声系数。整个过程别碰电缆和接头，手温传导到接头上都会引起微小的阻抗变化。校准完成后检查一下底噪水平，如果比数据手册标称值高出3dB以上，大概率是连接或者设置有问题，得重新排查。

在实际操作中电缆弯折过度导致阻抗不连续，这种问题排查起来特别麻烦，有时候换根线才发现是线的问题。校准完重新插拔电缆也会引入误差，所以校准和正式测试之间的连接状态要保持一致。

选噪声源的时候ENR精度和频率覆盖范围是硬指标。说到底，内部校准的核心就是把连接做扎实、参数设准确、环境保持稳定。频谱仪的测量上限往往不取决于仪器本身，而是取决于操作者对细节的把控程度。
