增材制造（3D打印）技术凭借其快速原型、复杂结构一体化成型等优势，已广泛应用于航空航天、医疗器械、汽车模具等高端制造领域。然而，打印件内部存在的气孔、裂纹、未熔合等缺陷，直接影响产品力学性能与服役安全性。本文将从金相制样技术到缺陷评级标准，系统拆解3D打印件内部质量控制的关键步骤，为实验室、科研及工业检测领域从业者提供实操指南。

一、金相制样：缺陷可视化的基础保障

3D打印件的微观结构分析，需先通过制样技术将复杂的内部缺陷暴露于金相显微镜下。制样过程中的每一步误差都可能导致缺陷“隐形”，因此需严格遵循标准化流程：

1. 样品预处理与镶嵌

取样原则：根据打印件尺寸选择合适规格（如圆柱样/方块样），确保包含典型区域（如层间结合处、扫描路径交叉区）。切割方向建议垂直于打印层方向，以最大化暴露层间界面缺陷。

镶嵌工艺：对于金属打印件，推荐使用冷镶嵌树脂（含2.5% SiO₂纳米颗粒），可有效减少镶嵌压力导致的微裂纹；镶嵌后需经400目→800目→1200目逐步预磨，避免过度研磨破坏表层形貌。

2. 抛光与腐蚀：缺陷“显形”的核心

机械抛光：采用3μm金刚石悬浮液（转速1500rpm）抛光15分钟，随后更换抛光布（如丝绒布+0.05μm氧化铝抛光膏）进行终抛，直至表面达到镜面效果（反射率＞85%，无划痕）。

腐蚀剂选择：针对不同合金体系需定制腐蚀方案：

铝合金（如AlSi10Mg）：使用** Keller试剂**（3% HNO₃+1.5% HF酒精溶液），腐蚀时间控制在15-20秒，可清晰显示球形气孔与疏松区域；

钛合金（如TC4）：采用氢氟酸-硝酸溶液（体积比1:10），腐蚀后需用去离子水超声清洗30秒，避免残留腐蚀剂影响观察。

二、金相显微镜观察：缺陷捕捉与特征分析

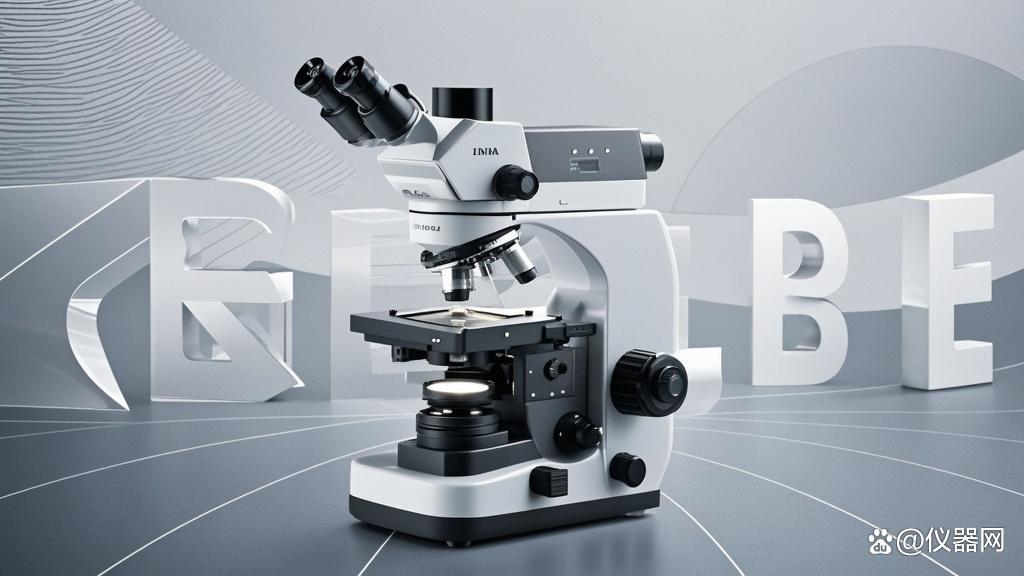

选择蔡司Axio Imager A2m或奥林巴斯BX53M等金相显微镜，配置**明暗场（DIC）与全反射荧光（EPI）**双模式，实现缺陷的深度定位：

1. 典型缺陷类型识别

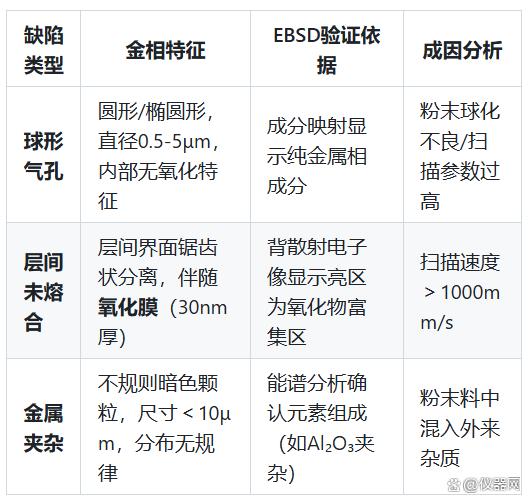

2. 场景化缺陷定位FAQ

Q：打印件内部发现大量“针状”缺陷，是否为未熔合？A：需结合打印参数判断：若为激光选区熔化（SLM） 工艺，针状缺陷可能是未熔化粉末残留；若为电子束熔化（EBM） 工艺，需区分再结晶晶粒边界与微裂纹。建议通过EDS线扫描与XRD物相分析双重验证。

Q：如何区分“缩松”与“烧结颈断裂”？A：缩松常表现为不规则连通孔隙群（分形维数D≈1.7），而烧结颈断裂多为孤立性断裂面（D≈1.0）。可通过ImageJ软件测量孔隙面积分形维数辅助鉴别。

三、缺陷评级标准：从定性描述到定量管控

3D打印件缺陷评级需兼顾ASTM E1245-16（宏观评级）与ISO 13002:2020（微观缺陷）标准，建立可量化的评估体系：

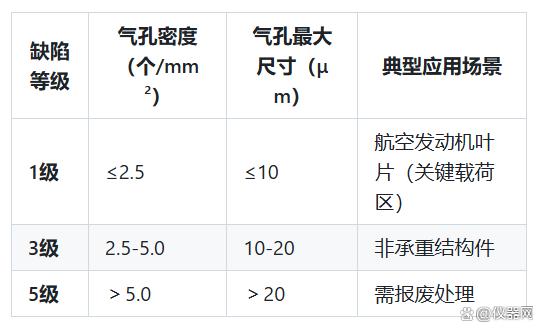

1. 缺陷密度与尺寸分级

2. 缺陷分布系数计算

采用层间缺陷分布指数（LDI） 量化3D打印件的缺陷关联性：LDI=∑i=1ndiA×100%LDI=A∑i=1ndi×100%式中：didi为第ii层缺陷面积，AA为打印件侧面积。LDI＞15%时需重新优化打印参数。

四、缺陷改进策略：从分析到工艺优化

识别缺陷后，需反向溯源打印参数：

气孔过多：降低激光功率（如激光选区熔化从200W降至160W），延长粉末预热时间至30分钟（减少因温差产生的气体残留）；

层间未熔合：增大扫描间距（如从0.1mm调至0.08mm），提高扫描速度闭环控制精度（±5mm/s）。

五、结语与互动

3D打印件的内部缺陷分析是材料科学与工程领域的交叉课题，其技术链条贯穿制样设备→分析平台→标准体系。从实验室级的金相观察，到工业级的批量检测，每一步技术迭代都推动着增材制造向“近净成形”目标迈进。
