电气控制的“记忆”魔法：自锁电路原理解析

在工业自动化领域，自锁电路（亦称自保持电路）是电气控制系统的基石。它的核心功能在于赋予电路“记忆”能力，使得设备在操作人员松开启动按钮后，依然能够保持持续运行状态，而无需人工持续按压。本文结合三相电机正反转控制电路图，解析这一关键机制。

1. 电路架构：动力与逻辑的分离

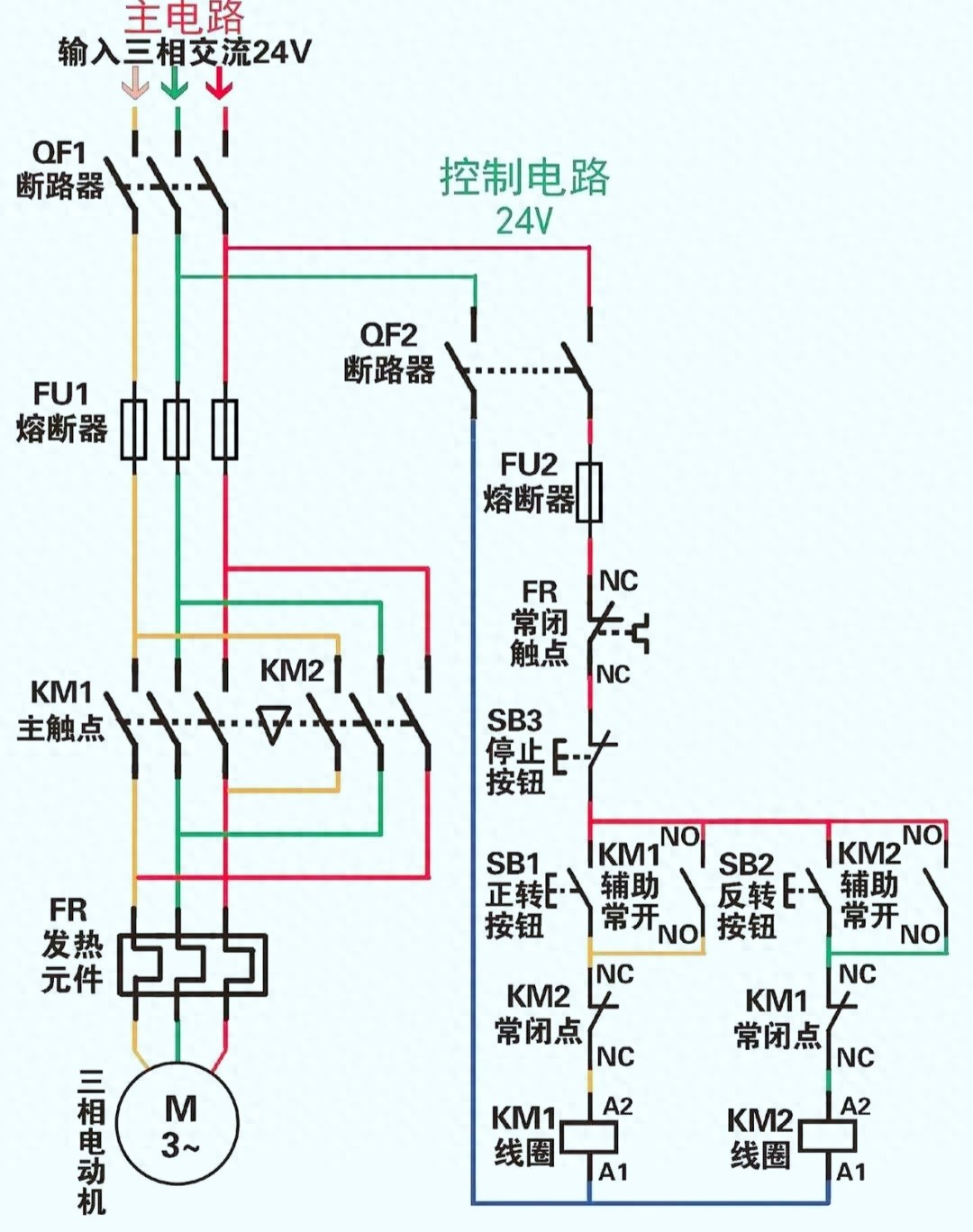

该控制系统由两部分组成：左侧的主电路与右侧的控制电路。主电路负责动力传输，由断路器QF1、熔断器FU1及接触器主触点（KM1、KM2）构成，直接驱动三相电动机。通过KM1与KM2主触点不同的接线相序（如交换两相），实现电机的正转与反转。右侧的控制电路则工作在24V低压环境下，通过断路器QF2和熔断器FU2保护，利用低压信号精准控制主电路的通断。

2. 核心机制：辅助触点的“自我维持”

自锁功能的实现，关键在于接触器的辅助常开触点。以电机正转为例：

- 启动瞬间：按下启动按钮SB1，电流流经热继电器常闭触点、停止按钮SB3及互锁触点，使KM1线圈得电，主触点闭合，电机启动。

- 自锁保持：KM1线圈得电的同时，其并联在SB1两端的辅助常开触点闭合。此时即使松开SB1，电流仍可通过该辅助触点持续为线圈供电，形成“自我维持”回路。

- 停止与保护：按下停止按钮SB3或热继电器FR动作时，回路断开，线圈失电，触点复位，电机停止。

3. 互锁与安全

该电路还体现了互锁设计，即在KM1线圈回路串联KM2的常闭触点，反之亦然。这确保了正反转接触器不能同时吸合，有效防止了主电路电源短路，保障了系统的安全运行。
