自1980年量子霍尔效应发现以来，拓扑物态一直是凝聚态物理的核心课题。在电子系统中，量子化电导受拓扑陈数（Chern Number）保护，表现出极强的鲁棒性。然而，在光子学领域，光子作为玻色子且不带电荷，如何模拟电子在磁场下的量子化输运过程，一直是拓扑光子学追求的圣杯。

近日发表在 Physical Review X 上的研究成果《Quantized Hall Drift in a Frequency-Encoded Photonic Chern Insulator》，由蒙特利尔大学的 Philippe St-Jean 团队与 Tomoki Ozawa、Iacopo Carusotto 等顶尖理论家合作完成。该研究不仅在实验上观测到了量子化的拓扑输运，更在一种全新的维度——频率合成维度中实现了这一现象。

在传统光子晶体中，研究人员通常利用复杂的微纳结构（空间维度）来调控光的行为。但由于物理空间的限制，在高维拓扑（如四维量子霍尔效应）的研究上存在巨大障碍。

合成维度（Synthetic Dimensions）提供了一种巧妙的解决方案。研究团队利用光子的频率作为离散的格点：

频率轴即空间轴：不同的频率模式被视为一维链上的不同格点。

动态调制即跳跃：通过电光调制器（EOM）以频率Ω驱动系统，光子可以在不同频率模式间“跳跃”，模拟电子在晶格中的运动。

拓扑磁通：通过控制调制的相位，光子在频率轴移动时会获得一个几何相位，从而等效地模拟了磁场产生的阿哈罗诺夫-波姆（Aharonov-Bohm）相位。

实验系统基于一个包含电光调制器的光学环形谐振器（Ring Resonator）。研究人员通过精确的时空调制，构建了一个等效的二维物理模型——Haldane模型或Hofstadter模型的变体。

在这个模型中，系统具备了两个维度：一个是真实的时间维度（演化时间），另一个是合成的频率维度。当系统被注入光子并激活调制时，光子的能带结构展现出了非零的陈数（C=1）。这意味着该系统在频率空间里已经演变成了一个“陈绝缘体”。

尽管此前已有研究实现了光子拓扑能带，但直接观测到量子化的输运物理量极其困难。本论文的卓越之处在于，研究团队首次在实验中清晰地展示了“量子化霍尔漂移”。

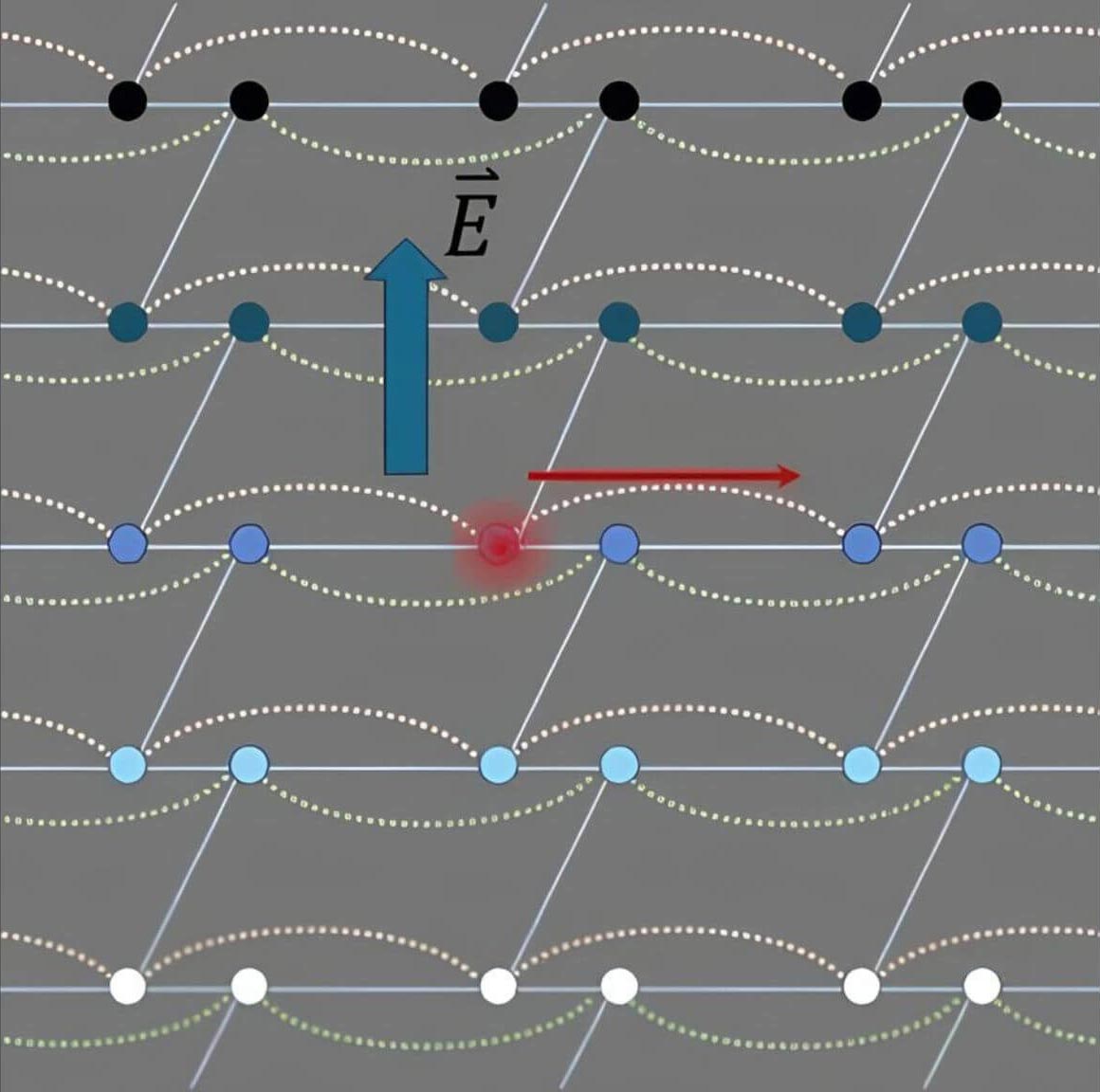

在电子系统中，电场会导致电子产生垂直于电场方向的霍尔漂移。在光子系统中，研究人员引入了一个等效的“力”（通过微调调制频率偏离共振实现）。

实验观测到，光子在频率轴上的平均位置随时间发生了线性移动。最为震撼的是，这个漂移的速度并非任意值，而是严格受拓扑保护的：漂移速率与陈数成正比，且呈现出量子化的阶梯。

这意味着，即使系统中存在一定的噪声、损耗或制造瑕疵，光子在频率空间的漂移速度依然保持稳定。这是量子霍尔效应在光子频率空间中最直观、最坚实的证据。

这篇论文的发表，标志着拓扑光子学从“能带拓扑演示”向“量子化输运测量”的重要跨越：

物理前沿的模拟器：该平台为模拟高维物理、非厄米拓扑以及拓扑相变提供了极高自由度的工具。频率维度的可扩展性意味着我们可以轻松探索三维甚至更高维的量子霍尔物理。

光信号处理的新范式：这种基于拓扑保护的频率转换具有极高的稳定性。未来的光芯片可以利用这种“量子化漂移”实现精确的频率移动、滤波和光信号的鲁棒传输，避免受环境扰动的影响。

经典与量子的桥梁：虽然该实验是在经典相干光下完成的，但其理论框架完全兼容单光子水平，为量子光学中的拓扑态操纵铺平了道路。

《Quantized Hall Drift in a Frequency-Encoded Photonic Chern Insulator》不仅是一篇关于光的实验报告，更是一篇关于“秩序如何从合成维度中涌现”的物理史诗。它向我们证明了：无论是在真实的固体晶格中，还是在虚幻的光频率轴上，拓扑保护的物理规律同样严谨、优雅且不可动摇。

对于物理学研究者而言，这篇工作不仅提供了新的实验技术，更激发了我们对“维度”本质的重新思考。随着合成维度技术的日趋成熟，更多的拓扑奇点将在频率的长河中被逐一捕捉。
