摘要某单洞隧道在白云岩山区施工中突发大规模坍塌，传统电法与地质雷达分别受接地条件和埋深限制无法有效工作。本文详细记述了采用SSP地震散射技术开展现场探测的全过程，包括观测布置、数据质量管控、偏移成像解释及治理建议。成果清晰揭示了塌方根源为50 m宽陡倾断裂带，并划定松动区垂向范围达20 m。实践证明，SSP与同度物探的工程方案配合，能在极端地形下快速提供定量化地质断面，为设计单位直接采纳。
1 工程背景与探测困境
隧道全长1.6 km，最大埋深150 m，穿越地层为震旦系白云岩，地表切割强烈，基岩裸露，接地电阻极高（>5000 Ω·m），导致高密度电法无法注入电流。同时坍塌段埋深超过80 m，地质雷达有效探测深度仅20~30 m，无能为力。而反射地震法因岩体横向波速变化剧烈（相邻点波速差可达1.0 km/s），反射同相轴断续严重，无法建立可靠速度模型。此时，同度物探技术团队建议改用SSP地震散射方案，其核心优势在于：不依赖连续界面，而是直接对波速异常体（即α(r)）成像，且锤击震源即可激发足够低频成分穿透百米深度。
2 现场观测方案
测线沿隧道轴线布设于地表，以坍塌中心为原点，总长100 m（三个排列首尾搭接）。关键参数如下：
接收系统：24道100 Hz纵波检波器，道间距2 m，单排列覆盖48 m；
激发方式：24磅大锤敲击钢板，炮点间距4 m，每排列19个锤点，每点叠加4次提高信噪比；
记录参数：采样间隔45 μs，记录长度2048样点，设计探测深度180 m；
偏移距设置：两端最大偏移距12 m，确保陡倾界面散射波被充分接收。
整个采集耗时约4小时，共获得57个有效地震道集。同度物探现场工程师特别注意到，由于地表岩石坚硬，检波器需用石膏耦合，并采取多次锤击叠加压制随机噪声。
图1 地质界面与异常体散射波的大排列观测方式
3 散射数据处理中的关键决策
在室内处理阶段，面临两个主要挑战：一是面波能量极强（白云岩表面速度仅800~1200 m/s），几乎淹没深层散射信号；二是缺乏钻孔速度约束，初始背景速度难以确定。

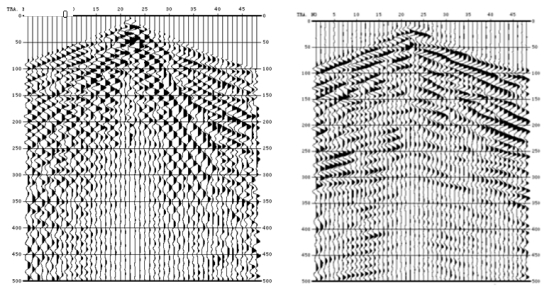

方向滤波发挥了决定性作用。通过F-K扇形滤波，将视速度低于1500 m/s的面波和直达波切除，处理后记录上清晰出现了多组倾斜和双曲线形态的散射波组（图2右），这些波组对应断裂带两侧的棱角状岩块和破碎间隙。
速度扫描采用“全局+局部”策略：先以50 m/s步长在1.5~4.5 km/s范围内粗扫，确定最优背景速度约3.2 km/s；再以100 m/s步长精扫，最终采用0=3.15v0=3.15 km/s进行偏移。偏移算法选用克希霍夫合成孔径法，同时适配反射层（线性走时）和绕射点（双曲走时）的时距特征，输出α(r)彩色断面。
4 成像结果与地质解释

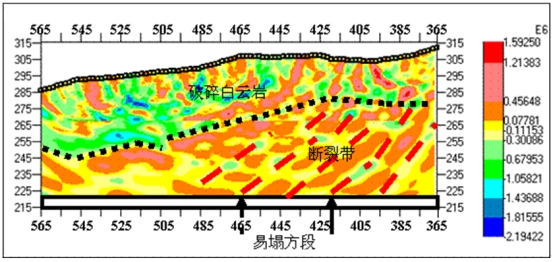

图3 SSP地震散射偏移图像
最终断面图（图3）展示了三大显著特征：
(1) 垂向分带清晰0~40 m深度以蓝色负异常为主，α值低至-0.25，对应波速<2.5 km/s，解释为坡积碎石夹强风化层；40 m以下转为红-黄色正异常，α值0.15~0.30，波速3.0~3.5 km/s，为中等-微风化白云岩。
(2) 断裂带空间定位在里程ZK41+465~+415区间（即坍塌中心两侧各约25 m），出现一条斜跨剖面的密集蓝色条带，视倾角约50°，宽度约8~12 m，该带内α值较围岩低0.2~0.3，且横向不连续，证实施工揭露的F3断裂所致。
(3) 松动区范围量化在断裂带顶部（对应隧道拱顶上方约20 m高度），存在3~4个孤立的蓝绿色斑块，尺寸约3~5 m，α负异常但未连成空腔（即未形成贯通洞室）。这解释了为何塌方后地表未出现明显陷坑，但拱顶持续掉块。
5 治理方案与效果验证
根据SSP成像结果，同度物探联合设计单位提出“分段注浆+锚杆加固”方案：
注浆范围：隧道走向+415~+465共50 m，垂向从拱顶向上15 m（覆盖全部蓝色松动区）；
注浆压力分段控制，断裂带下部（10~15 m）采用高压水泥浆，上部（5~10 m）采用化学浆增加渗透性；
同时在断裂带下盘增设2排径向锚杆，长度6 m。
治理后三个月监测数据显示，拱顶沉降量由治理前的日均3.2 mm降至0.1 mm以内，坍塌段顺利通过。该案例被当地交通部门列为“物探精准指导病害整治”的示范工程。
6 经验总结与建议
通过本次实践，可归纳SSP技术在隧道病害诊断中的三项突出优势：
地形适应性强：无需平整场地，锤击激发不受接地电阻限制；
成像目标明确：直接输出力学参数，而非抽象波阻抗界面，便于工程师直接采用；
经济高效：与钻探相比，成本降低约60%，且可提供连续断面。
同度物探基于多个类似项目经验，建议后续工作中补充跨孔散射CT或井地联合观测，进一步提高深部异常体的定位精度。同时应建立地区性速度数据库，减少速度扫描的盲目性。总之，SSP地震散射技术已从科研探索走向工程实用，是复杂山区隧道安全施工的有力保障。
