一、它是什么？

羽毛球拍扭转强度试验机，是专门用于检测羽毛球拍在扭转载荷下力学性能的精密试验设备。它模拟击球瞬间球拍所承受的扭转力，测量抗扭强度、扭转角度、极限破坏扭矩等关键指标，量化球拍的抗扭性能——也就是你在非甜区击球时，拍框和中杆会不会"拧过头"的那个能力。

它主要用于球拍出厂质检、原料碳布选型、BWF赛事认证送检，适配碳素、铝框、复合全品类羽拍，也兼容网球拍测试。

二、工作原理

核心逻辑很直白：固定拍框，夹紧拍柄，施加扭矩，看它扭多少度、在什么扭矩下断裂。

装夹：将球拍拍框头部用上下两个支点固定（可调节高度和前后位置），拍柄尾端通过夹具牢固夹紧。部分机型采用气动夹持，夹持力可调，无需手动拧紧。

加载：通过伺服电机或砝码施力系统对拍柄施加扭转载荷。扭矩由高精度扭力传感器实时感测，扭转角度由旋转编码器或光电编码器精确测量。

判定：系统记录扭矩-角度曲线，自动判定球拍在规定扭矩下的扭转角是否合格，以及极限破坏扭矩是多少。测试完成后自动归零，取出试样观察损坏状况。

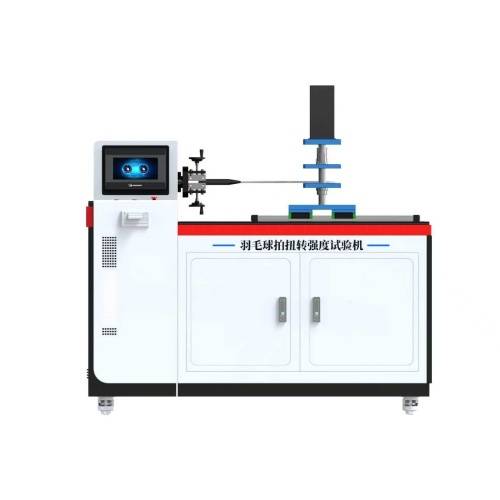

羽毛球拍扭转强度试验机

三、三种主要测试模式

静态抗扭测试：施加逐渐增大的扭矩，测量球拍在不同扭矩下的扭转角度，绘制完整的扭矩-角度曲线。按国标判定，在10N·m标准扭矩下，扭转角≤5°为合格高刚性球拍。同时可获取抗扭刚度（N·m/°）、极限破坏扭矩等参数。

动态疲劳测试：以1~30Hz的频率对球拍进行10万~100万次循环扭转，模拟高频击球场景，监测中杆微裂纹扩展、胶合层失效和材料疲劳特性。这是职业赛事用拍必须通过的项目。

温湿度循环与盐雾测试：部分高端机型可选配温湿度循环（-20℃~+60℃，湿度30%~95%RH）和盐雾腐蚀（按ASTM B117标准），验证碳纤维/铝合金材料在极端环境下的抗扭稳定性和金属部件抗锈蚀性能。

四、核心技术参数

扭矩范围：0~50N·m（主流），可扩展至100N·m甚至500N·m（大扭矩机型），精度±0.5% FS。

扭转角度范围：0~45°（常规测试）或0~360°（全量程），分辨率±0.01°，精度±0.1°。

扭转速度：90~180°/min（常规），或0.05~720°/min无级调速（大扭矩机型），屈服前建议3°/min~30°/min。

夹持方式：气动夹持，夹持力50~500N可调，柄径适配20~35mm（八角柄/圆柄可快速切换）。

控制系统：PLC或U25控制器全自动程序控制，7寸彩色触摸屏，实时显示扭矩、角度、速度曲线。

数据采样：动态参数10kHz，全参数1kHz，双通道传感器同步采集消除偏载误差。

外形尺寸：约1500×600×1000mm（视型号略有差异）。

整机重量：约80~120kg。

电源：AC 220V±10%，50Hz，功率约1.5KW。

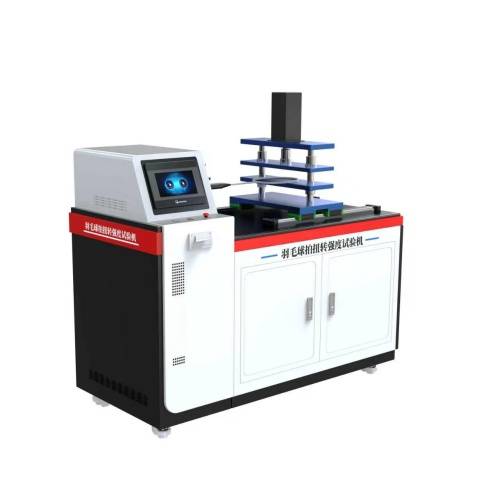

羽毛球拍扭转强度试验机

五、执行标准

国标：QB/T 2770《羽毛球拍》、GB/T 32608-2016《体育用品 羽毛球拍》、GB/T 19851.9-2005《中小学体育器材和场地 第9部分：球拍类》。

国际标准：CNS 11610（中国台湾标准）、ITF（国际网球联合会职业拍认证）、ISO 9001质量管理体系、ASTM F2717（球拍安全标准）。

六、为什么抗扭性能这么重要？

球拍的抗扭性能直接决定了击球手感和操控稳定性。抗扭刚度越高，拍框在非甜区击球时变形越小，出球方向越可控。职业选手底线型打法需要高抗扭性（抗扭刚度≥25~30N·m/°），网前型选手则可适当降低以换取灵活性。

国标明确判定：10N·m标准扭矩下，扭转角≤5°为合格高刚性球拍。如果扭转角过大，说明中杆碳布叠层角度不合理、胶合层强度不足或材料存在缺陷，击球时拍面会"乱晃"，控球精度大幅下降。

另外，测试时必须去掉手胶和底胶，否则夹具无法夹紧手柄，会导致数值偏大、结果失真。

七、典型应用场景

球拍工厂质检：出厂前100%全检，筛除拍杆胶合不良、碳布叠层不均、中杆材料缺陷等问题。相比人工抽检，可降低质检成本50%以上，数据重复性误差<±0.3%。

原料研发：对比不同碳布等级、叠层角度、减震芯材（如聚氨酯泡沫、蜂窝铝）对扭转性能的影响，优化产品设计。

赛事认证：BWF认证送检、ITF职业拍认证中的抗扭强度和疲劳寿命为强制检测项目，内置20+项测试程序可一键生成全球认证报告。

第三方检测：中汽研、国家体育用品质量检验中心等机构承担型式试验和仲裁检验。

高校科研：用于碳纤维复合材料力学性能研究、新材料球拍开发。
