针对PP塑料UV打印图案脱落问题，结合PP塑料UV打印涂层液的核心特性，以下从问题根源、解决方案、操作流程及效果验证四个维度提供系统性攻略，助力企业高效解决生产痛点：

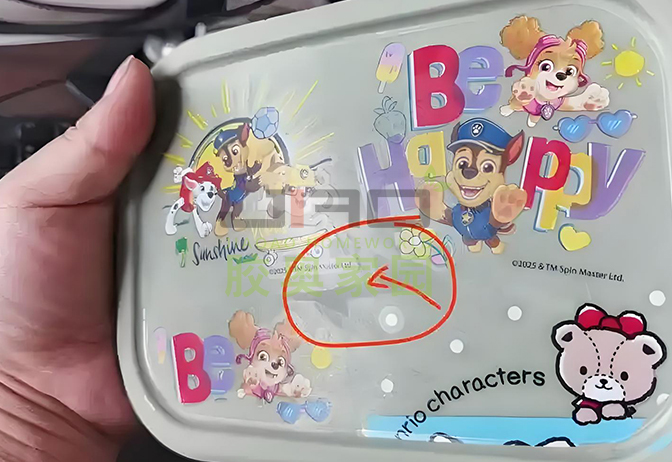

一、PP塑料UV打印图案脱落的根源解析

材料特性限制

PP（聚丙烯）为非极性高分子材料，表面能低，导致UV油墨难以浸润形成机械咬合，附着力差。

表面污染干扰

生产过程中残留的脱模剂、指纹、灰尘等会形成隔离层，进一步削弱油墨与基材的结合力。

工艺参数失配

UV固化能量不足、涂层干燥时间过短或环境湿度过高，均可能导致油墨内部应力未完全释放，引发脱落。

后处理不当

打印后未充分静置即进行弯折、堆叠或接触化学溶剂，可能破坏未完全固化的油墨层。

二、PP塑料UV打印涂层液的核心解决机制

表面极性改造

通过引入羟基、羧基等极性基团，将PP表面能提升至45-50 mN/m，增强油墨分子渗透能力。

形成微观粗糙结构，增加油墨与基材的接触面积，提升机械锚固效应。

化学键合强化

涂层中的活性成分与PP分子链发生接枝反应，形成稳定的共价键，远优于传统物理吸附的附着力。

通过百格测试,5B级认证，确保在极端条件下（如跌落、摩擦）图案无脱落。

PP塑料UV打印

快速干燥设计

水性配方搭配低表面张力，表干时间仅3-5分钟，支持“即擦即打”工艺，避免传统涂层需等待30分钟以上的生产瓶颈。

减少涂层挥发物对UV灯管的污染，延长设备使用寿命并降低维护成本。

环境适应性优化

72小时浸泡测试无脱落，满足冷链包装、浴室用品等潮湿场景需求。

耐酒精、弱酸碱擦拭，适用于化妆品、食品包装等严苛应用。

三、标准化操作流程与关键控制点

1. 预处理阶段

清洁：用异丙醇或专用清洁剂擦拭PP表面，去除油污、脱模剂等杂质。

干燥：60℃热风循环干燥5分钟，或自然晾干至无水渍。

粗化（可选）：对高光面PP使用600目砂纸轻磨，增加表面粗糙度（磨砂面可跳过此步骤）。

2. 涂层施工

方法选择：

擦拭法：用无尘布蘸取涂层液，以“Z”字形均匀擦拭，避免局部堆积。

喷涂法：稀释后（1:1比例）使用喷枪，气压0.3-0.5MPa，距离20-30cm，形成均匀薄层。

环境控制：湿度≤70%，温度15-35℃，避免高温高湿导致涂层发白。

PP塑料UV打印涂层液

3. 干燥与打印

干燥时间：自然晾干3-5分钟，手指轻触无粘腻感即可打印。

UV固化：能量建议800-1200mJ/cm²（根据油墨类型调整），确保油墨完全固化。

后处理：固化后静置24小时，附着力达最佳状态，避免立即弯折或堆叠。

四、效果验证与质量保障

1. 实验室测试

百格测试：用刀片划1mm×1mm方格，3M胶带粘贴后快速撕起，脱落面积≤5%为合格。

浸泡测试：将样品浸入常温水中72小时，检查图案边缘是否起翘或变色。

耐磨测试：用橡皮擦（500g压力）往返摩擦50次，无露底或明显磨损即为通过。

2. 现场抽检

抽样比例：每批次生产抽取5%样品进行测试，确保一致性。

记录追溯：建立涂层批次、施工参数、测试结果的数据库，便于问题追溯与工艺优化。
