标题：告别图丑劝退！这样建VISIO库，方案瞬间专业

你是不是也这样？熬夜画完弱电拓扑图，自己看着还行，可老板一看就皱眉，说“没质感”“不专业”，客户更是直接跳过你的方案。别急着怪自己不会画，真正的问题在于——你用的是别人的模板，而高手都有自己的“素材库”。今天咱们就聊聊，怎么从零开始，搭建一套能让你方案秒变“高大上”的VISIO素材库。

先说说为什么你的图总是差那么一点。很多新人以为画拓扑就是套个模板，把设备拖进去连上线就完事。但真正的专业感，来自统一的风格、清晰的分类和可复用的模块。我见过一个老工程师，他的VISIO文件夹里光“摄像头”就有几十种不同角度的模具，拖出来直接用，线条粗细、颜色、字体全固定，方案出来跟印刷品一样干净。

那素材从哪来？三条路最靠谱。第一是行业标准，比如GB/T 4728里的强制符号，消防、电气这些必须合规，这是底线。第二是你自己的成功项目，每次做完图，把那些画得好的设备、连接线、图例单独存成.vss文件，日积月累就是你的核心资产。第三是网上的共享资源，像“薛哥讲弱电”这类平台分享的拓扑图，但别直接拿来用，要二次改造，把颜色、线型统一成你的风格。

有了素材，怎么分类？我建议分成六大类，脑子里要有这个逻辑。前端设备：枪机、半球、球机、热成像，还有最近火的人脸识别、高空抛物。前端配套：立杆、补光灯、控制箱、UPS、防雷模块。中心管理与显示：DVR、NVR、解码器、服务器、各种屏。网络与安全：路由器、交换机、无线AP、光端机、防火墙。子系统设备：报警主机、门禁控制器、读卡器、磁力锁、会议话筒、广播音柱。机房与基础：机柜、精密空调、UPS、PDU、防静电地板。每个大类再建一个文件夹，把模具拖进去，以后画图直接拖，省时省力。

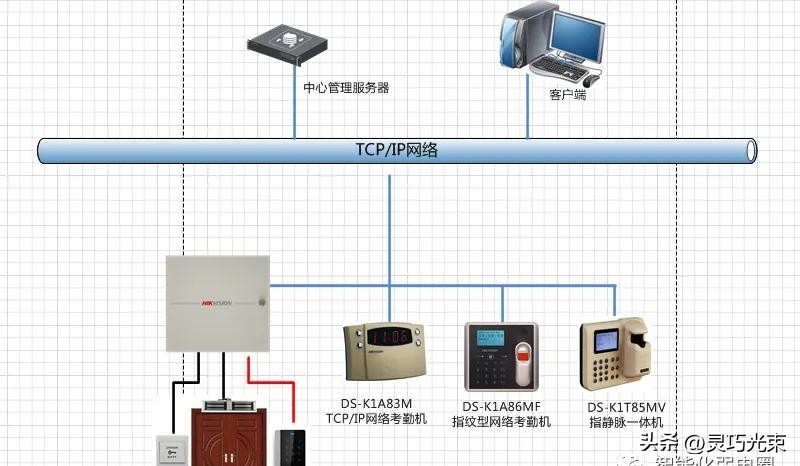

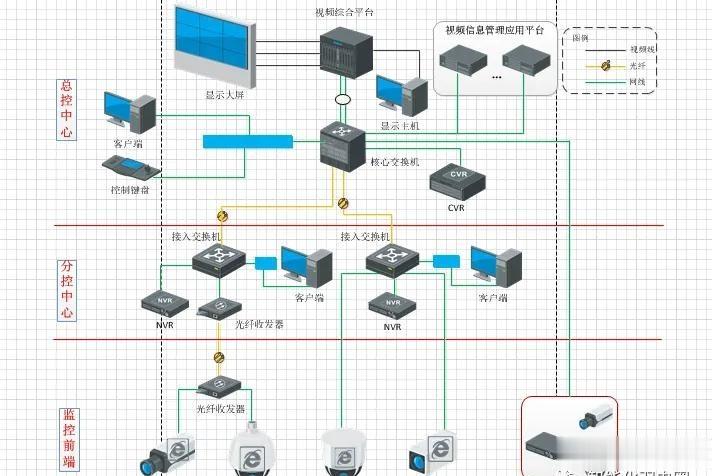

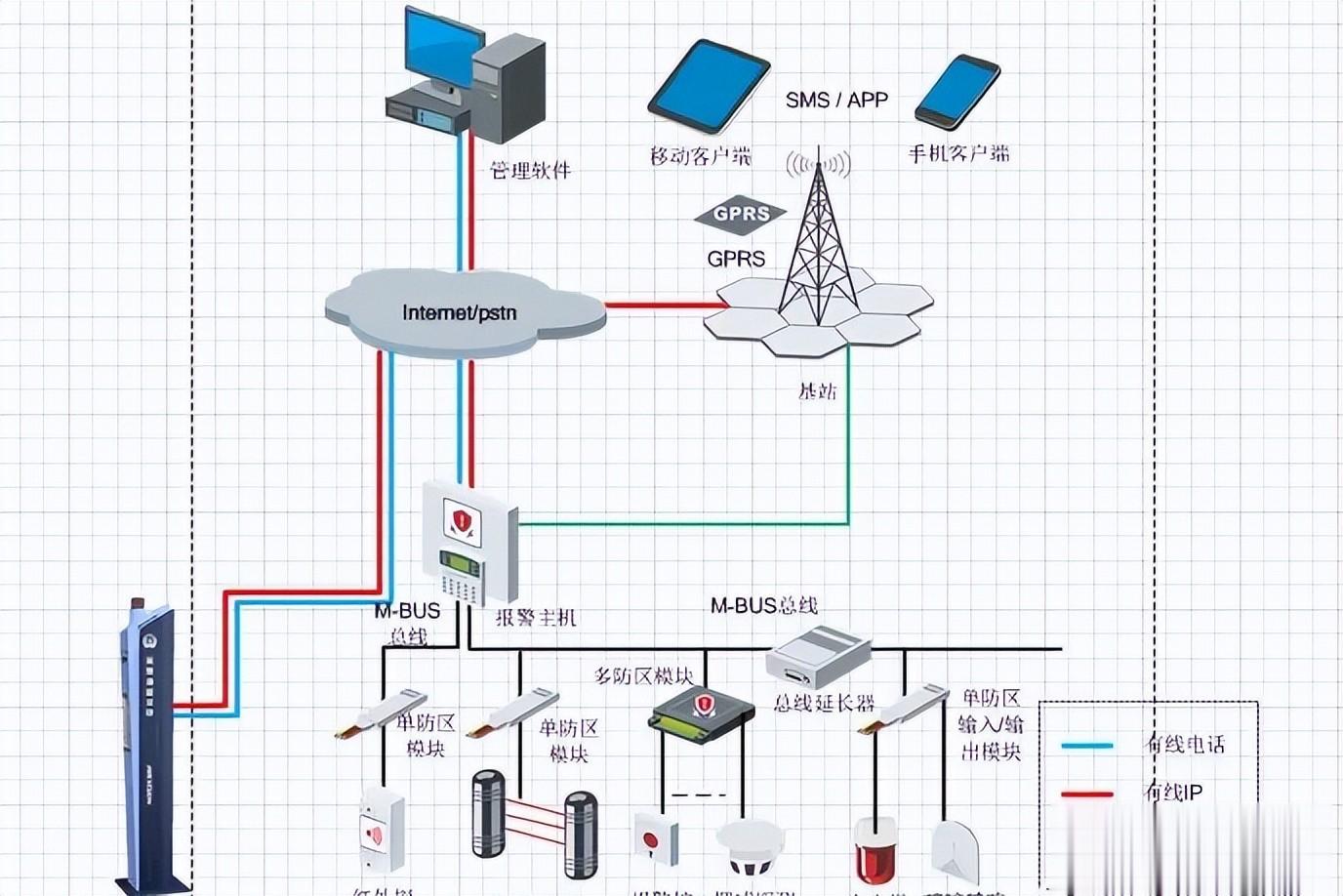

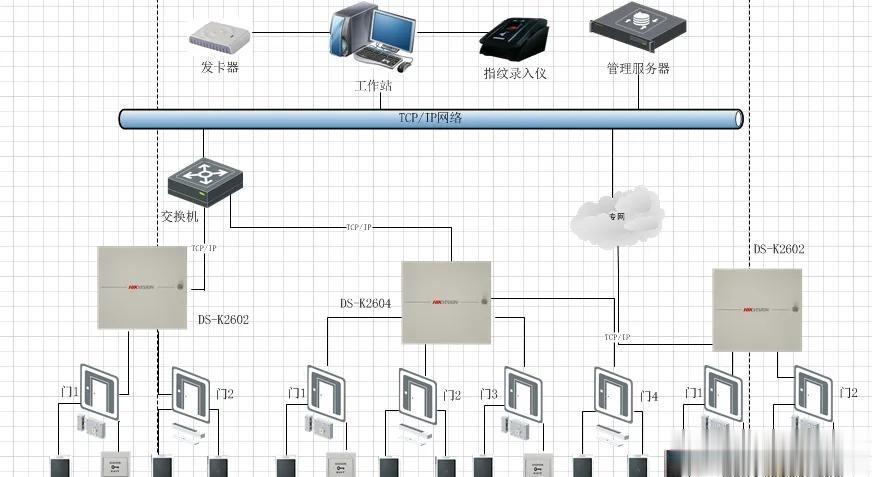

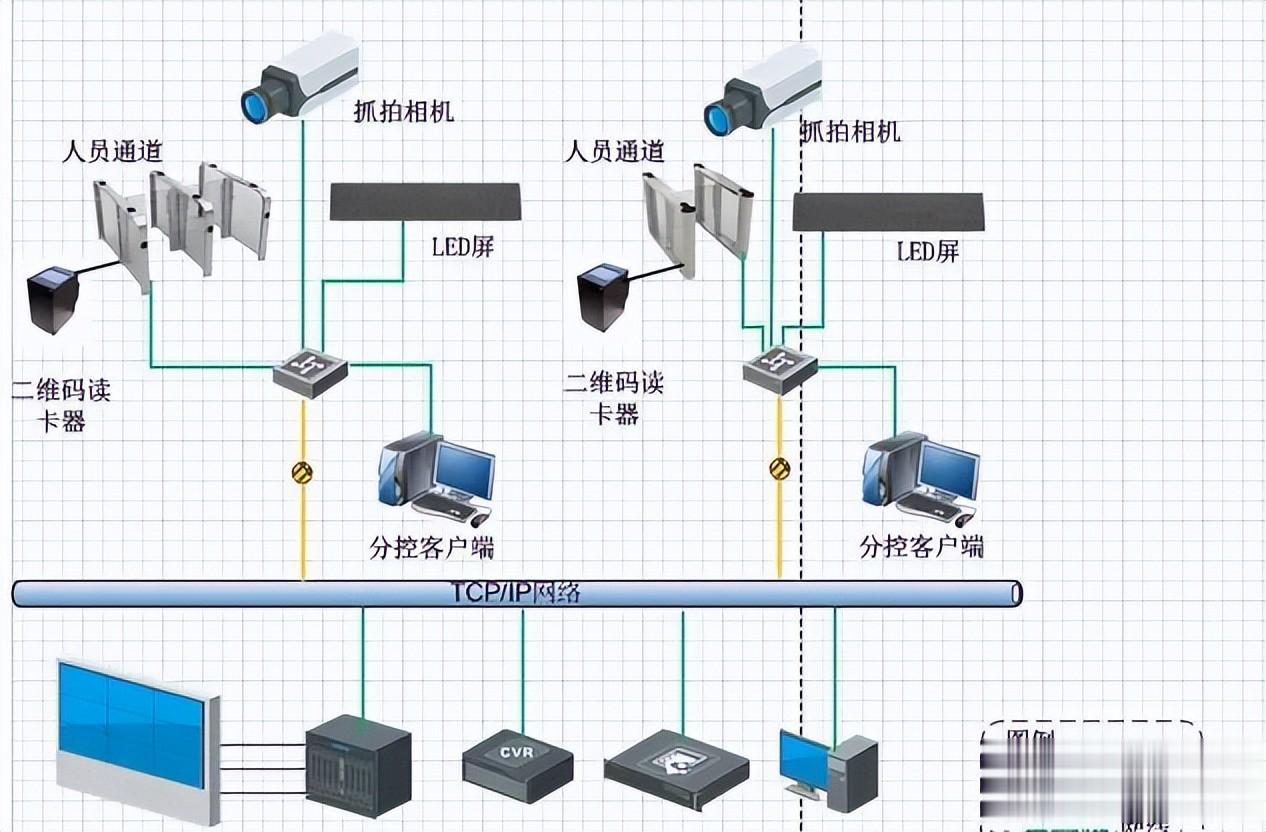

核心来了，不同场景的拓扑图怎么画？先说安全防范系统，这是最常用的。视频监控现在流行全光网络，你画的时候要展示从前端摄像机到汇聚交换机，再到NVR或云存储，最后到解码器、电视墙的完整链路。防盗报警要画清楚电子围栏、红外对射和室内探测器的联动，还有报警主机怎么接。出入口控制要体现人脸识别、门禁、访客、梯控、停车场系统的集成关系。

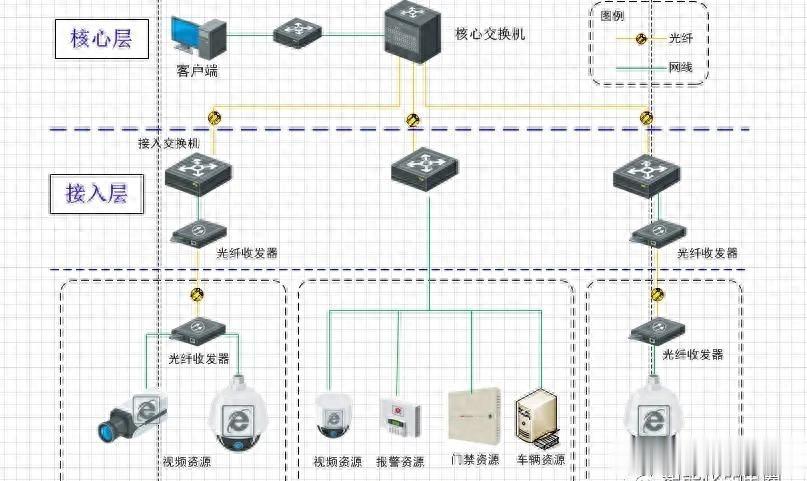

网络与通信系统是基础支撑。全光网络用PON结构，画OLT、ONU、分光器，适合智慧园区、校园。传统以太网要画核心-汇聚-接入三层架构，并且用不同颜色区分内网、外网和视频监控网，一眼就能看清。无线对讲和IPTV要注意覆盖地下车库和室内的信号拓扑。

智能化管理系统更考验你的整合能力。IBMS集成管理图要展示安防、楼控、消防、能耗怎么通过一个平台统一管理。智慧校园、医院、社区要针对场景画出全景拓扑，把教育、医疗、生活服务子系统都放进去。机房布线图要画清楚从进线、配线架、交换机到服务器的完整机柜分布。

最后说五个提升专业度的技巧，照着做立刻见效。第一，风格统一是王道，固定你的形状、线型、颜色、字体，比如设备用蓝色，网络用红色，以后所有图都按这个标准。第二，巧用图层功能，把“设备层”“线缆层”“标注层”分开，改哪层都不影响其他层，导出也方便。第三，自定义形状模具，把经常用的组合，比如“一个摄像头加一个立杆”，保存成一个模具，以后拖拽就用。第四，流线型数据标注，用简洁的图标和文字，比如“千兆光口”“12V电源”，代替冗长的文本框。第五，图例和说明必须放在拓扑图右下角或左侧，这是专业性的标志，没有图例的方案就像没说明书的产品。

其实，系统化的VISIO素材库不是一次性的工作，它应该随着技术进步和项目经验不断迭代。你今天整理的每一个模具，画的每一张图，都在帮你建立一套属于自己的“智能化设计语言”。从今天开始，打开你电脑里的VISIO文件夹，按照这六大类重新整理，养成“每次画图都是优化素材库”的习惯。半年后回头看，你会发现自己的方案已经甩开同龄人一大截。你平时画图最头疼的是什么？评论区聊聊，咱们一起解决。
