咱们今天就通过多期节目去讲苏系坦克，从第一辆讲起。咱们也能从这些内容初步了解苏系整体的脉络。内容开始。

今天内容其实更多也是游戏中的体验。苏系坦克什么实力不用多言。如果先说坦克不如先说说坦克使用的火炮。苏系火炮与德系并不差，能打个有来有回。可惜进入战后或是战争结束后这一阶段。落后的弹药就成了问题，过于厚重的装甲，普通弹药已经不足以击穿，现代弹药并不配备。这里有只是说游戏中，现实中能比游戏强。

苏联牵引式反坦克炮

苏联反坦克炮：从引进到独立自主的技术演进

苏联在反坦克炮领域持续开发并保持使用，远超其他大国放弃这一概念的时间。这种坚持是合理的，因为苏联是最早采用此类武器的国家之一，其效能在西班牙内战和卫国战争中得到了极大的认可。

一门经典的3.7厘米Pak反坦克炮

早期起步：从 1-K 到 M1932

苏联第一门牵引式反坦克炮是 37毫米 M1930。这是苏联根据与德国莱茵金属公司签署的大规模技术转让协议，对 3.7cm Pak L/45 炮进行改进的产物。该协议还包括购买十几门 Pak L/45 火炮。相关的技术文档和制造所需的机床被移交给了第 8 工厂，并于 1931 年开始大规模生产，工厂代号为 1-K。这是苏联建立反坦克炮工业技术基础的第一步。

1932年型45毫米(19-K)反坦克炮

1932年型(19-K)45毫米反坦克炮（俄文：45-мм противотанковая пушка образца 1932 года (19-К)，GRAU编号：52-P-243A）为苏联制造的反坦克炮，由苏联第八火炮工厂工程师弗拉基米尔·米哈伊洛维奇·白令的工程团队研发。生产商：苏联第八火炮工厂、生产日期：1932 - 1937、制造数量：8000门以上、衍生型：45毫米高射炮(21-K)。

当时，原始的 3.7cm Pak L/45 是德国乃至全球同类产品中最先进的火炮。它在德国绝对保密的情况下设计，并于 1929 年开始小规模生产，早于法国的 25毫米 mle 1934 和英国的 2磅炮。在德国，直到 1934 年政治变革促使德国加速重整军备前，该炮并未进一步改进；但在苏联，工程师们在大量生产刚确立时就开始对其进行升级。他们通过更换炮管、改装炮闩并改进炮架，设计出了一门全新的 45毫米火炮。这一改进产品工厂代号 19-K，于 1932 年以 M1932 的型号列装。这是苏联设计首次与原始的 Pak L/45 设计产生重大分歧，从此，苏联在反坦克炮开发上在纸面上超越了英法。

工业成熟与 M1937 的诞生

由于熟练工人极度短缺以及工业基础薄弱，加上国家强烈的意识形态驱动导致的干扰，该炮的量产一度极其困难。1933 年局势好转后，苏联在 1934 年启动了升级计划，用充气轮胎取代了木质轮毂，并改进了横向瞄准机构。这些改进最终促成了 M1937 型火炮的定型，它是伟大卫国战争爆发时红军的主力装备。与最初的 3.7cm 炮相比，它更易于大规模生产，机动性显著提高，且通过配备威力更强的弹药，其穿甲能力和杀伤力（得益于强大的高爆弹和榴霰弹）大为增强。可以说，它是当时世界上同类火炮中的翘楚。

更重要的是，M1937 的研制促进了苏联反坦克炮工业的快速成熟。到二战前夕，该工业体系已能完全自主设计可与外国媲美的原创反坦克炮，并能在优化后的流水线上进行大规模生产。ZiS-2 便是典范，它是与同期德国 5cm Pak 38 和英国 6磅炮相对应的完全原创的苏联设计。

并行开发逻辑：源自通用弹道

值得注意的是，苏联反坦克炮、师属火炮和坦克炮的研发周期通常处于平行的独立项目中，但它们使用相同的弹药并共享弹道。这些火炮常基于现有的防空炮或海军炮改装，因为这些角色需要极高的弹道性能。最典型的例子是战争后期的 85毫米 和 100毫米 坦克炮。

1943 年 4 月 15 日，苏联国家国防委员会下达了加强反坦克防御的法令。85毫米 M1939 (52-K) 高射炮的弹道被用作基础，衍生出了 85毫米 D-5 炮，并很快于 1943 年装载于坦克和自行火炮上；而为了取代 ZiS-3 而开发的牵引式 D-44 85毫米师属炮则是从零开始设计的，除了弹药和弹道外，与 D-5 毫无关系。这种研发轨迹与美、英及一定程度上的德国类似，例如美国的 3英寸 M5 牵引炮和 M7 自行炮均源自 M3 防空炮的弹道，德国的 8.8cm KwK 36 则源自 FlaK 18 防空炮。同样，100毫米 D-10 坦克炮、BS-3 野战炮和战后的 KS-19 高射炮，除了继承自 1939 年 B-24BM 海军炮的弹道外，设计上完全独立。

战后发展重点

二战后，苏联继续为地面部队和空降部队开发反坦克炮，系统种类繁多，从基本的牵引式到自行式（如 ASU-57，SU-85）不等。本文将按时间顺序研究以下战后炮兵装备，并重点强调其应用背景：

D-44 师属炮 (GAU索引 52-P-367)D-48 反坦克炮 (GAU索引 52-P-372)T-12 反坦克炮 (GRAU索引 2A19)MT-12 反坦克炮 (GRAU索引 2A29)

注：125毫米 Sprut-B (2A45M "章鱼-B") 虽列装但未大批量生产，未纳入本文范围。其自行化版本 Sprut-SD 因属于自行火炮范畴，同样不在本文讨论之列。

引言：苏联火炮索引与结构解析

苏联炮兵装备总局（GAU）的分类系统相当清晰明了，为每一款新设计都赋予了唯一的标识。首先，所有火炮的代号均以“52”为前缀，因为 GAU 索引的第 52 类被专门划拨给炮兵装备。随后是字母“P”（俄语“炮”的缩写）。接下来的数字既是分类指标也是产品的识别编号：第一位数字代表口径级别，随后的数字则是火力组编号和口径组编号。根据《炮兵弹药索引与标记》教材，常规火炮的 1-7 类代表以下口径：

第 1 类： 20-40毫米口径第 2 类： 40-60毫米口径第 3 类： 60-100毫米口径第 4 类： 100-150毫米口径第 5 类： 150-200毫米口径第 6 类： 200-300毫米口径第 7 类： 300毫米及以上口径

掌握这些规则后，52-P-367 和 52-P-372 等索引便不难破译。例如，它代表的是口径第 3 类、火力组 6、编号 7 的火炮。例如，52-P-367（D-44）之前的是 52-P-366，即 1944 年产的 85毫米 KS-1 高射炮。

弹药编码与 GRAU 系统的变更

炮弹采用“53”前缀加上类型缩写，与上述火炮索引共享分类编号。例如，53-BR-412 炮弹是根据 BS-3 野战炮（52-P-412）的索引命名的；53-BR-413D 是根据 D-54 坦克炮（52-P-413）命名的；53-BR-415 则对应 KS-19 高射炮（52-P-415）。这三者均为 100 毫米口径的 4 类线膛炮，具备高弹道性能，属于同一火力组。不同的口径组编号用于区分不同弹药，确保其只用于对应的火炮。若弹药的口径组编号为“0”，则表示该弹药可与同口径的所有火炮通用。

1956 年，为应对包括火箭系统在内的新武器系统激增，一套新的索引系统被引入。该局本身也由 GAU 更名为 GRAU，其中“R”代表“火箭”（Rocket）。与旧的 GAU 索引不同，新系统的编号仅作为识别码，不包含任何关于武器性能的细节，从而更好地保障了保密性。例如，T-12 反坦克炮在该索引下被称为 2A19，“2A”代表火炮（或榴弹炮、发射器），而 19 仅仅标识其为第 19 个被纳入索引的系统。

苏联火炮的结构与定义

本文讨论的所有火炮均可被归类为“速射炮”。尽管这是一个在英国及其前殖民地使用的陈旧术语，但苏联从未采纳该词，即使是在通过租借法案提供的英式反坦克炮手册中也未曾使用。在《火炮手册：移动、防空及堑壕装备》中指出，“速射炮”的主要特征是发射时炮架不会因后坐力而移位。火炮在炮架上后坐，并通过反后坐装置自动复位。

按照苏联的定义，牵引式火炮的结构可分为三大部分：

炮身： 即身管，包括炮口制退器和炮闩。反后坐装置： 包括安装在炮身上的液压缓冲器和液气复进机，共同构成火炮主体。炮架： 由悬挂系统、支撑悬挂的横梁以及两根炮脚（大架）组成。

反坦克炮是一种特殊的野战炮，其主要特点是易于隐蔽且具备极高的弹道性能，通常优于普通的野战炮和榴弹炮。在开阔地带需要快速部署时，牵引车将火炮拖至指定位置，炮组成员下车解脱火炮并进行架设。驾驶员会将牵引车隐蔽在短距离外，随后加入炮组担任弹药手。

设计挑战

尽管增加火力永远是追求的目标，但牵引式反坦克炮在战场上能否成功运用，仍取决于其隐蔽性和机动性。随着对火炮火力要求的不断提高，如何在设计中平衡各项优先级变得愈发困难。纯粹通过常规手段进一步提升火力，不可避免地会导致武器体积增大。总的来说，二战后期为了应对现代坦克威胁而制造的重型反坦克炮，由于重量巨大，推动了将火炮安装在廉价底盘上、研制自行坦克歼击车的愿望。然而，除 1944 年的美国陆军外，各主要军事大国从未完全用坦克歼击车取代牵引式火炮，这要么是因为牵引式火炮具有独特优势，要么纯粹是因为建造大量牵引式火炮更为权宜。

苏联的情况有些不同，他们在整个冷战期间持续推进新型反坦克炮的研发。尽管此类火炮在东西线战场都被证明是最有效的反坦克武器，但随着机械化战争比重的增加，以及战争后期坦克装甲防护力的提升，人们开始怀疑反坦克炮是否还能既保持足够小的体积以利于隐蔽（这是其核心优势之一），又能具备处理新一代坦克所需的强大威力。

按理说，战后的苏联反坦克炮重量都极轻，但即便如此，为了对抗现代坦克而不得不使用大口径炮弹，使得武器重量无法进一步削减，以至于无法达到像 45 毫米 M-42 那样由步兵班组便携的程度。

起初，轻型牵引式反坦克炮仍被证明是有效的，因为当时的战争遗留坦克尚未完全退役。正因如此，57 毫米 ZiS-2 在战后继续生产，直至 1949 年最终停产，期间（1946-1949 年）共交付了 3,500 门。它的持续生产是为了彻底取代所有已在战争末期完全过时的 45 毫米 M-42 火炮，这些旧炮随后被从现役部队撤出，转入长期封存或作为军事援助分发给友好国家。国外也出现了类似情况，例如英国的 6 磅炮，直到 1960 年 7 月才最终被判定过时并退役。

与此同时，单兵反坦克武器方面，手榴弹和 PTRD 反坦克步枪分别被 RKG-3 反坦克手雷和 RPG-2 火箭筒取代。这些轻型武器的有效射程仅有几百米。这并非像闭锁炮膛的火炮那样是因为长距离穿甲能力衰减，而是因为命中率随着距离增加而急剧下降。无论如何，营级武器的有效射程并未退化。

各主要军事大国曾广泛采用牵引式班组无后坐力炮，作为 ZiS-2 等常规牵引反坦克炮的有前途的替代品，但它们并非万能药。在苏联军队中，从 1950 年 SPG-82 列装开始，轻型反坦克炮在 20 世纪 50 年代期间被逐步从重点部队中撤装。1954 年，82 毫米 B-10 和 107 毫米 B-11 无后坐力炮列装，分别接管了营级和团级反坦克炮兵的任务；随后在 1962 年被 SPG-9 取代，后者成为冷战剩余时期此类武器的标杆。

即便如此，当时不存在能够达到牵引式火炮弹道特性的无后坐力武器，原因在于其后喷火焰（backblast）太过猛烈，在实战中极不实用。在苏联，无后坐力炮的发展趋势是：通过减小口径来降低体积和重量以提高机动性，同时通过应用更先进的破甲技术和火箭增程榴弹来提升火力。苏联陆军并未追求制造足以取代 D-48 或 T-12 那种大威力火炮的无后坐力炮，这种决策是非常明智的。相反，他们转而探索了制导导弹的研发。

国外的发展状况

在国外，旨在满足上述相互冲突的设计需求（即兼顾火力和机动性）的实验性反坦克炮项目，最终无一例外都以失败告终。二战结束时，美国和英国都在推进高威力牵引式反坦克炮的研发计划：美国重点推进其 90 毫米炮开发项目，该项目随后演变为 105 毫米 T8 炮；英国则致力于研发 94 毫米 32 磅炮。

美国唯一进入现役并投入批量生产的 90 毫米牵引式反坦克炮是 T8 炮，它最终以 M26 炮（安装在 M18 炮架上）的名义列装。该炮不仅外形高大，更糟糕的是其重量达到了荒谬的地步，而其炮口动能却仅比苏联 85 毫米 D-44 师属炮和德国 8.8 厘米高射炮略大。史蒂文·扎洛加（Steven J. Zaloga）所著的《美国反坦克炮兵 1941-45》一书第 41 页记载，该 90 毫米炮被标准化为安装在 M18 炮架上的 M26 炮时，重量高达 3,515 公斤。该书中的配图展示了这门 90 毫米 M26 炮。其重量惊人可能与其缺乏炮口制退器有关，这一特征也出现在 76.2 毫米 M5 反坦克炮上，后者战斗全重高达 2,211 公斤，远超弹道性能相当、重量仅 1,425 公斤的 75 毫米 Pak 40。

最终，这条研发路线注定失败，因为面对 1944 年出现的德国“虎王”坦克和“猎虎”坦克，必须采用火力显著增强——因而体积和重量更加臃肿——的武器才能应对。这项任务本应由威力更强大的 105 毫米 T8 炮来完成。该炮于 1944 年完成原型设计并持续开发至 1946 年，但在当年 2 月完成测试后，该项目被彻底终结。T8 炮的重量竟高达惊人的 8 英吨（约合 7.2 公吨）。

美英在牵引式反坦克炮上的挫折

美军对列装新型牵引式反坦克炮的抗拒，很大程度上源于欧洲战场（ETO）上牵引式火炮相比自行坦克歼击车拥有极高的损失率。这促使美军在 1945 年将所有坦克歼击营中的牵引式火炮全部更换为自行坦克歼击车。鉴于该类武器的技术极限已被触及且未见未来前景，战争部装备委员会在 1946 年 5 月的研究报告中得出结论：“不应再进行任何牵引式反坦克炮的研发”。这一结论实际上终结了美国在该领域的所有开发工作。

在英国，让 17磅炮 成为一种可靠武器的困难本身就已十分尖锐。开发一种能够应对未来威胁的替代品是一项巨大的任务，最终被证明是不可逾越的。其核心问题与困扰 17磅炮的一样：机动性。

最初的 150 门 17磅炮是一种“混合型”设计，即把 17磅炮身安装在 25磅榴弹炮的 Mk.I 型炮架上，这种型号被称为 17/25磅炮。这是为了应对北非战场“虎式”坦克威胁而采取的过渡性方案，但也带来了诸多严重缺陷。首先，尽管它相对较轻（2,097公斤）且能实现全向射击，但如果不事先部署旋转射击平台，该炮几乎没有射界。此外，它的火线高度过高，这对于反坦克炮而言是非常不利的。因此，最终定型的 17磅炮 Mk.I 型配备了传统的双大架炮架。然而，这门炮极其沉重，战斗全重高达 2,957公斤（约 3吨）。这使得 7 人的炮班即便是在铺装路面上，也极难进行人力搬运。

17磅炮 Mk.I 的继任者本应是 94毫米 32磅炮。最初的尝试是将现有的 3.7英寸防空炮改装并安装在更合适的炮架上，但克里斯·亨利（Chris Henry）在《英国反坦克炮兵 1939-45》一书中描述，改装后的火炮和炮架“大得离谱”。随后，科研人员又为新炮设计了两种专门的炮架，配备了专属的反后坐系统和炮口制退器，但项目在完成前战争便已结束。1945 年 9 月，总参谋部宣布该武器已无需求，这实际上不仅终结了 32磅炮本身，也终结了英国牵引式反坦克炮的整体发展。

重型反坦克炮的困境与向无后坐力炮的转型

由于该项目从未完成，关于 32磅炮 的重量并没有确切的数据。然而，伊恩·霍格（Ian Hogg）在《二战盟军火炮》一书中指出，仅其炮管重量就达 2.5 吨，而整个牵引系统（整套装备）的重量更是惊人地接近 10 吨（约 9 公吨），远远超过了甚至最大的 6 英寸重炮的重量。显然，如果没有 AEC“斗牛士”（Matador）或斯卡梅尔“先锋”（Scammell Pioneer）这类重型牵引车，32磅炮根本无法移动。

1944年，AEC 854为阿芙罗兰开斯特重型轰炸机加油

斯卡梅尔卡车有限公司广告画（1945年）

在下方的照片中，32磅炮与 BL 5.5英寸中型炮（6.19吨）并排对比，这使得霍格关于其 9 吨重量的估算显得颇为可信。如果估算准确，这说明该系统在设计上存在极其严重的效率低下，近乎于某种“破坏”行为。其炮架和防护盾的设计尤其可疑，其形状和尺寸令人费解地让人联想到海军舰炮炮塔。最令人困惑的是，相比苏联的 100毫米 BS-3 野战炮，32磅炮体积更小、威力更弱，却在研发过程中遇到了如此多的麻烦。

由于没有合适的继任者，17磅炮 在朝鲜战争时期仍继续服役，主要编入皇家炮兵反坦克团，也作为配属给步兵营的独立连队使用。

尽管 17磅炮和 M5 的继任方案最终都以失败告终，但这些武器的过时已是不争的事实，对替代品的需求依然迫切。为了填补这一空白，各国开发了大口径班组操作无后坐力炮，以提供火炮近距离支援小型步兵单位所需的机动性。在美国，“营级反坦克武器”（BAT）项目下，105毫米 M27 无后坐力炮于 1952 年列装，旨在取代 57毫米 M1 和 3英寸 M5 火炮；随后，106毫米 M40 无后坐力炮于 1955 年列装。在英国，**120毫米 L1 BAT（营级反坦克炮）**于 1953 年列装，用以取代 17磅炮。这两项发展拥有相同的设计目标，并旨在实现相同的战术目的。

反坦克战略的转变与无后坐力炮的局限

自行坦克歼击车曾是替代方案，因为它们可以作为大型强力火炮的便捷载体（这类火炮若制成牵引式将极不实用）。然而二战结束后，美、英、法三国不再继续追求传统的坦克歼击车概念。此时，击毁敌方重型坦克所需的大口径火炮任务，改由“重型坦克”（在美英被称为“重型火炮坦克”）来承担。美国的 M103 和英国的 “征服者” (Conqueror) 正是这一思想的产物；如果不是因为研发困难，法国的 AMX-50 本也会加入这一行列。这三款坦克都配备了高功率的 120 毫米火炮，其炮口初速超过 1000 米/秒，这被认为是确保击穿苏联 IS-3 坦克装甲的必要条件。在对火力需求如此激进的背景下，放弃牵引式反坦克炮和坦克歼击车，转而支持无后坐力炮，看起来是一个纯粹务实的决定。

博文顿坦克博物馆的M103A2坦克

1962年，驻莱茵河的英军使用的征服者Mk 2坦克

大口径无后坐力炮通过发射大口径破甲弹（HEAT）或碎甲弹（HESH），似乎解决了击毁重型坦克的难题，但它们绝非万能药。由于炮口初速较低，这些武器仅适用于短距离交战，即便在最有效的射程内，针对重型坦克的毁伤概率也不高。

下表摘自《军械工程设计手册 - 火炮弹药系列 - 第2节：终端效应设计》，展示了使用 106 毫米 M40 无后坐力炮（配用校准枪瞄准）对静止的 IS-3 坦克进行两发齐射时的火力毁伤概率。如表所示，即便在 500 米的近距离下且进行了两次瞄准射击，大口径无后坐力炮造成火力毁伤的概率也仅有 1/3（33%）。该武器的最大有效射程——即至少有 50% 的火力毁伤概率——或许仅在 200 到 300 米左右，这与标注的 1,350 米最大有效射程相去甚远（后者仅仅是最大直射射程）。如果按照苏联关于“55% 毁伤概率”的定义标准，其实际有效射程可能不足 200 米。

为了更好地理解这一点，需要从一个角度来看：在所谓的伟大卫国战争期间，红军对反坦克炮兵的作战指令规定，反坦克炮只有在距离坦克600–700米时才开火，而榴弹炮则要在400米距离开火。

然而，考虑到像IS-3重型坦克这样的车辆在如此近的距离上实际上对Pak 43反坦克炮甚至**17磅炮的APDS（脱壳穿甲弹）**都几乎具有免疫力，因此无后坐力炮的缺点似乎也并不那么致命。

基本编制

苏联反坦克炮兵在排、连、营、团及旅级单位的基本编制结构在整个冷战期间保持稳定。在摩托化步兵师中，反坦克炮兵的最高建制单位为“营”。

射击排： 由 2 至 3 门火炮组成。连： 由 2 至 3 个射击排组成。营： 由 3 个连组成。团： 由 3 个营组成。

射击排是最小的战术单位，严禁单门反坦克炮独立作战。

在摩托化步兵师之外，军级单位会编入一个反坦克炮兵团。反坦克炮团既可以作为军级预备防卫力量独立行动，覆盖战线上有坦克威胁的地段；也可以在摩托化步兵师的框架内协同作战，在该师需要防守的地段提供支援，并与配属的坦克群协同行动。

在存在大规模坦克集群突击威胁的区域，反坦克炮团能够覆盖一个宽度和纵深都相当大的防御地带。各营的部署方式将确保各连能够形成“两梯队配置”。每个连都将在其他连的有效射程内构建一个反坦克支撑点，并进行相互支援。这种配置不仅能形成交织的火网，还允许相邻的反坦克支撑点在敌方坦克集中兵力攻击其中一个阵地时，从侧翼对其装甲进行打击。

此外，苏联炮兵师中也编有大规模的反坦克炮兵部队。每个炮兵师都会编入一个反坦克旅，该旅由四个反坦克营组成。

在乔治亚退伍军人州立公园展出的D-44炮

MT-12（2A29）100毫米反坦克炮

MT-12（2A29）100毫米反坦克炮（带平衡器的后视图）

MT-12K火炮配备激光指示器，用于瞄准发射9M117‘堡垒’炮射反坦克导弹

“MT-12（又称2A29）是苏联研制的一门100毫米滑膛反坦克炮，自1970年代初至1980年代末，它一直是苏联军队的主要牵引式反坦克火炮。在俄乌战争中，该炮被广泛使用。”100毫米反坦克炮T-12于1961年服役，取得了非常成功的使用效果。其不足之处主要与使用85毫米反坦克炮D-48炮架有关。该炮架过于狭窄，导致T-12容易侧翻，并且在野外地形拖行速度只能达到15公里/小时。此外，平衡器（equilibrator）也需要重新设计，如下文所述。结合一些其他较小的问题，这最终促成了T-12A的研制，后来被称为MT-12，GRAU编号为2A29。

通用设计特征

从 D-44 到 MT-12，反坦克炮在演进过程中，有些特征几乎从未改变，包括火炮的操作动作、平衡机构、后坐管理系统以及炮架设计。

火炮设计

与现代坦克炮不同——后者为了在狭窄的炮塔内实现短后坐行程，往往内置许多配重（如动力俯仰机构、装甲炮盾和沉重的后坐装置）——牵引式反坦克炮的设计必须将重量削减放在首位。一个典型例子是，苏联火炮普遍倾向于使用平衡机，而不是在炮尾增加钢质压载板来充当配重。即使是最简单、最沉重的平衡机，也能显著减轻重量，特别是在大型大威力野战炮上。而在装甲车辆内部，空间比重量更重要，因此平衡坦克炮时，配重块优于平衡机。

所有苏联牵引式火炮都采用了立楔式炮闩。根据苏联工程手册的规定，如果坦克炮身管轴线距离战斗室地板的高度低于 950-1000 毫米，应使用立楔式炮闩；若高于此值，则应使用横楔式炮闩。这是因为装填炮弹的便利性取决于身管高度与装填手平均身高（170 厘米）的相对位置。若轴线高度在 950-1000 毫米或以下，弹膛位置处于站立人员肘部以下，立楔式更方便，且允许人在炮后使用长装填杆。这对野战炮尤为重要，因为此类火炮经常需要进行间瞄射击，而抬高炮口会使炮尾位置进一步降低。

由于反坦克炮首要是直瞄射击武器，因此大俯仰角并非首要考量。火炮的俯仰极限本质上受限于身管轴线高度和火炮的后坐行程。身管轴线越低、后坐行程越长，在炮尾触地前能够抬高的角度就越小。如果系统设计在上述两个相互矛盾的指标间发生冲突，设计者总是会牺牲俯仰极限。

后坐力管理：炮口制退器的角色

所有苏联反坦克炮都将炮口制退器作为主要的后坐力吸收机制之一。在 A.Y. 德列维扬丘克（A.Y. Derev'yanchuk）所著的《火炮与弹药构造基础》一书中指出，在后坐行程中，火炮活动部件的向后动量主要由四种机制吸收。通常情况下，制动力在这四种机制中的分配比例大致如下：

摩擦力： 3 - 5%炮口制退器： 25 - 30%后坐复进机： 10 - 15%后坐缓冲器： 其余部分

需要注意的是，这仅是一个粗略的概括。在 1947 年出版的《火炮教程 - 第 4 册》中提到，能够吸收高达 30-40% 后坐能量的炮口制退器最为常见。

正如伊恩·霍格（Ian Hogg）在《二战盟军火炮》一书中所述，反坦克炮通常使用炮口制退器，旨在减轻后坐系统和炮架的重量，同时仍能使用尽可能大的发射药量。ZiS-3 是炮口制退器实用价值的典范：它的弹道性能与前身 76.2 毫米 F-22 USV 野战炮完全相同，但由于采用了更高效的结构，并使用了 57 毫米 ZiS-2 的轻型炮架，其重量减轻了 24%。而这些改进之所以成为可能，部分得益于双室炮口制退器的使用，它将后坐力降低了 30%。

关于战术隐蔽性的争议

炮口制退器最具争议的一点在于，它将冲击波和气体向两侧导流，导致火炮前方大范围区域扬起灰尘和烟雾，而非仅仅局限于炮口正前方的一个狭窄锥形区域。虽然可能不会立即察觉，但由于前方喷出的灰尘和烟雾减少，射手对目标的观察反而变得更容易，因为烟雾干扰了炮长对目标的视线。事实上，炮口制退器常被用来解决严重的“目标遮蔽”问题，例如美国 90 毫米 M3 坦克炮的研发过程，以及促使美国为 76 毫米 M1 火炮加装制退器从而衍生出 M1A1C 型号的动机，都是为了改善射界视线。

一辆装备76毫米M1A1炮的M4谢尔曼试验型号正在测试HVSS悬挂系统

另一方面，侧向喷出的灰尘和烟云因其覆盖范围宽广，在敌方看来会更加显眼，这可能会招致更快的反击火力。此外，这种爆炸现象对敌方空中侦察而言也是一大隐患。在俄语资料中，关于火炮系统研发的评估往往频繁提到炮口闪光和烟雾导致阵地暴露的问题，而炮口制退器带来的“目标遮蔽”（指烟尘遮住目标）问题在评估中却很少被提及。事实上，阵地暴露因素有时被视为否决某些有前途的坦克炮项目的核心理由。

对于苏联研制的大多数牵引式火炮而言，炮口制退器的弊端是不可避免的，因为存在严苛的重量要求。但对于坦克而言，这是一个较小的困境——坦克炮即便不使用制退器也完全可行，尽管在轻型坦克上为了考虑有限的内部空间，缩短后坐行程时仍会偶尔采用。但对于牵引式反坦克炮而言，这种“以阵地暴露换取机动性”的权衡始终被认为是值得的。

1910年式6英寸野战榴弹炮——一款俄罗斯轻型野战榴弹炮，属于第一次世界大战时期，由法国武器公司‘施耐德（Schneider）’设计，曾装备于俄罗斯帝国、芬兰和苏联军队。俄罗斯152毫米1910年式施耐德榴弹炮（6英寸施耐德系统野战榴弹炮），展示于哈梅恩林纳炮兵博物馆。这门炮是1917年在彼尔姆制造的。照片拍摄于2006年6月18日。

1910年式6英寸野战榴弹炮（6英寸榴弹炮及其炮组）

1910年式6英寸野战榴弹炮（罗马尼亚，1917年）

后坐机构（RECOIL MECHANISM）

战后苏联的反坦克炮，包括本文介绍的三个实例，都采用了施耐德（Schneider）独立式后坐机构的改进型。俄罗斯帝国曾通过委托施耐德公司按照一套技术要求设计榴弹炮，从而间接参与了这一极具影响力系统的诞生。这项工作的成果就是1910年式152毫米榴弹炮（M1910），它成为后来许多火炮设计的基础。此外，**152毫米（6英寸或60线）**这一口径在俄罗斯帝国被标准化，并且这种传统一直延续至今。

与任何其他液压式后坐缓冲装置一样，其制动原理是利用活塞推动油液通过受限的通道流动。由于通道受限，会产生较大的液压阻力，从而阻碍油液流动，并吸收火炮后坐产生的能量。

缓冲装置中三个腔室的全部容积都充满了固定量的油液。油液从储油腔流入缓冲腔以及活塞处的流量，由活塞头与纺锤形控制杆之间环形节流衬套的横截面积来调节。控制杆的纺锤形结构使得当缓冲筒在活塞上滑动时，形成一个横截面积可变的流道。在火炮发射瞬间，纺锤形结构使衬套面积最大，从而使油液流动阻力最小；随后在后坐过程中，衬套面积逐渐减小，使流动阻力逐渐增大，从而减速火炮的后坐运动，并使其平稳地停止。

下方左侧的图示为液压缓冲器（hydraulic buffer），右侧的图示为复进机（recuperator）。这两幅图均摘自**索米尔炮兵学校（Saumur Artillery School）**出版的教材《炮兵连长学校实用补充教材（Practical Supplement to the School of the Battery Commander）》，该书于1918年以英文出版，供美国炮兵人员使用。

复进机与缓冲器的活塞都固定在不动的炮架（炮床）上，而装有大量锭子油或液压油的圆筒则固定在随火炮后坐的炮身组件上。复进机的补充油箱也会随火炮一起后坐。这意味着在整个系统总重量不增加的情况下，可以增加火炮的后坐质量。

增加火炮的后坐质量会使其具有更大的惯性，因此在弹丸沿炮膛运动时更倾向于保持静止。在一定程度上，这可以对射弹散布（射击精度）产生积极影响。较大的后坐质量还具有更有利的后坐动力学特性。根据动量守恒定律，发射弹丸及其推进气体的前向动量，会向火炮传递同等大小的后向动量，无论火炮是重还是轻。然而在自由后坐阶段，较重的火炮后坐速度会更低。因此，火炮运动时的动能（即后坐能量）也会更小，从而使缓冲装置在相同后坐行程下产生的反作用力更小。同时，由于后坐速度较低，制动时间更长，从而降低了后坐冲量。换句话说，整个武器系统的后坐作用被减小了。

根据美国陆军军械部门出版的教材《后坐系统与炮架理论与设计（Theory and Design of Recoil Systems and Gun Carriages）》的说明，施耐德系统的主要优点包括：

由于装有圆筒的复进机滑架与火炮一起后坐，增加了后坐质量，从而减小了炮架所承受的反作用力。后坐机构结构简单，尤其是在制造方面更为容易。

其主要缺点在于：后坐控制依靠固定形状的纺锤形控制杆实现，因此在高仰角射击时无法缩短后坐行程。这一问题对于榴弹炮可能比较严重，但对于野战炮影响不大，而对于反坦克炮则几乎没有影响。

一个更严重的问题是：后坐机构的重量使重心位于炮管轴线下方，在后坐时会对俯仰齿条（升降齿条）的齿产生额外应力。这个问题很容易通过在俯仰机构上增加离合器来解决：在拉动发射杆时离合器会释放。因此，这种布局被用于多种火炮，例如A-19野战炮、ML-20榴弹炮、德国Pak 36、IG 37、Pak 38和Pak 40等。

在某些火炮上，则通过重新布置缓冲器和复进机的位置来解决这一问题：将缓冲器直接置于炮管下方，而把复进机圆筒置于炮管上方，从而使系统重心更接近炮膛轴线。这种布局被用于ZiS-2、ZiS-3、美国3英寸M5反坦克炮以及许多其他野战炮和榴弹炮。

《后坐系统与炮架理论与设计（Theory and Design of Recoil Systems and Gun Carriages）》一书中对施耐德后坐系统的评价尤为赞誉：

总的来说，施耐德后坐系统被证明是大战期间使用过的最令人满意的后坐系统之一。它制造简单，而且由于设计结构简洁，整体非常坚固可靠。

由于其显著的优点，以及其缺点相对容易规避或解决，施耐德后坐系统在第一次世界大战后被广泛仿制并应用于绝大多数野战炮。不仅美国（其炮兵体系深受法国炮兵影响）采用了这种系统，德国、苏联以及许多较小的军事强国也使用了这一设计，唯一的主要例外是英国。

炮架：开脚式设计的工程逻辑

开脚式炮架属于三脚架炮架的一种，因为它与地面有三个接触点：两个车轮构成一点，两根大架（炮脚）各构成一点。三脚架是理想的射击平台，因为三点永远能构成一个平面，这意味着它具有天生的稳定性，不需要平坦的地面即可部署。

大架的长度取决于火炮威力、身管轴线离地高度以及武器系统的重心。由于身管轴线高于重心，火炮后坐力会围绕固定的锚点（驻锄）产生旋转力矩，导致火炮在车轮上发生“跳动”。这个问题对反坦克炮尤为棘手，因为它们天生威力巨大、后坐力强，且近乎零度的直瞄射击是其作战常态。

在高仰角下射击会大大减小旋转力矩，从而在很大程度上规避稳定性问题，这就是为什么榴弹炮可以使用较短大架的原因。对于大多数炮兵系统而言，战斗中罕有近乎零度的射击，因此其炮架优化目标是在远大于零度的仰角下保持最大稳定性。1947 年出版的《火炮教程 - 第 4 册》指出，对于反坦克炮而言，达到最大稳定性的最小射角需在 0～5 度之间，这比榴弹炮的要求苛刻得多（榴弹炮仅需在 12～15 度达到最大稳定性即可）。

为增强火炮在低仰角或负仰角射击时的稳定性，必须加大三个接触点之间的距离。这意味着需要更长的大架，而火炮威力越大，大架就必须越长。但这增加了武器重量和长度，加大了牵引车的转弯半径，从而增加了在建筑密集环境中的机动难度。一种相对常见的解决方案是采用可拆卸式驻锄，但这仅有微小的改善，还引入了额外的复杂性。因此，在所有野战火炮，尤其是反坦克炮中，最大限度地降低身管轴线高度是极力追求的目标，因为这能显著改善隐蔽性。

与其他炮架形式相比，开脚式炮架的主要缺点是限制了水平射界，但对于反坦克炮而言，追求全向射击意义不大，且其他炮架形式本身也带有各自的弊端。

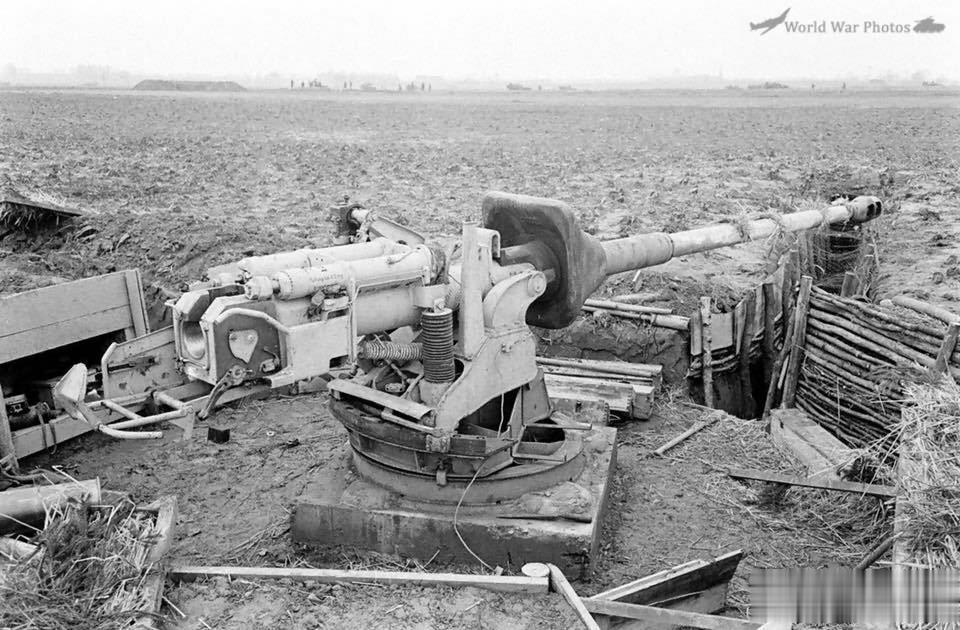

8.8厘米Pak 43十字形射击平台

8.8厘米PaK 43/3炮，配临时炮架

处于发射位置（战斗状态）的开脚式炮架版 8.8 厘米 Pak 43/41 反坦克炮

8.8厘米Pak 43炮，安装在十字炮架上，处于射击姿态

例如，8.8 厘米 Pak 43 的十字形射击平台允许全向射击，但火炮部署时必须卸下悬挂系统。这种一旦部署便无法瞬间转移的特性，意味着它们在战术撤退时常被遗弃或因可避免的原因损毁。同样，如 D-30 榴弹炮上的三脚架射击平台虽然能提供全向射击且极其稳定（特别是在深深楔入地面后），但一旦部署就彻底失去了机动性。一旦投入部署，不仅完全不可能迅速拔起火炮，将其转换为运输构型也极其困难，因为炮组根本无法推动火炮。

相反，开脚式炮架始终保留了基本的机动性。在部署便利性方面，它也具有巨大优势：将三脚架平台固定到地面在冻土上操作既缓慢又费力，而开脚式炮架的火炮可以利用后坐力将驻锄直接压入坚硬的地面。

通常情况下，安装在开脚式炮架上的火炮或榴弹炮，其射界不会超过两根大架之间的夹角。射界极限通常在炮尾转动到刚好避开左右大架时达到。如果横向转动越过大架，典型的火炮通常会因炮架结构而无法抬高，或者立楔式炮闩无法向下开启。即使转盘结构在技术上允许，也应绝对避免超过两根大架之间的角度，因为后坐力会给大架产生异常的应力。

固定式驻锄的设计与阵地构筑

与国外的炮架设计不同，D-44、D-48 和 MT-12 的炮架在大架末端均采用固定式驻锄，而非像 Pak 43/41 那样采用折叠式或可拆卸式驻锄。其确切理由虽未见记载，但可以推断：采用一体式构造并将驻锄直接焊接在结构上，比采用铰链式或可拆卸式驻锄的设计在结构上更为坚固且刚性更强，因为这种设计省去了需要额外加固的活动关节。

尽管安装在开脚式炮架上的火炮无需预先挖掘阵地即可开火，但为了防止火炮在每次射击时向后滑动过远，始终建议将驻锄抵住障碍物。驻锄通过利用每一发炮弹的后坐力将其自身楔入地面，从而防止火炮位移。此外，通过构筑阵地可以进一步增强火炮的稳定性：将车轮推入预先挖掘的坑中，然后将驻锄及大架部分埋入地下。还可以在车轮后方放置挡块（三角木）。这不仅几乎消除了后坐时的位移，还降低了火炮的轮廓高度。每门火炮的随车工具包中都配有手用铁锹，而挡块则可以是现场随处可见的杂物。

通常情况下，在构筑临时阵地时，应在射击前将每个大架上的驻锄挖入地下，以确保第一发炮弹的后坐力不会导致火炮向后位移。当炮组成员需要迅速将火炮从射击阵地转移时，只需将火炮向前推一小段距离即可将驻锄从土中拉出，随即合拢大架、展开副轮，便可将火炮牵引离开。

开脚式炮架的战术抉择与机动性提升

开脚式炮架不支持快速的全向射击，因为要向初始射界以外的目标开火，必须先将火炮拔起并耗费巨大气力进行旋转。如果是在预设射界内挖掘的炮坑，则更不可能在射界外开火。话虽如此，对于反坦克炮而言，全向射击能力几乎毫无意义——即便阵地被包围，战斗的结局也已成定局，此时炮组成员通常会选择弃炮。虽然部分野战火炮具备全向射击能力（如 88毫米 25磅炮、105毫米 L118 轻型炮以及 122毫米 D-30 榴弹炮），但这并非反坦克炮的常态。

D-30 榴弹炮具备全向射击能力的部分考量（除了缩短火力任务响应时间外）是确保火炮能对来自预料之外方向的敌方坦克做出即时反应——前提是火炮已处于战斗部署状态；D-30 本身并不支持在运输构型下进行紧急开火。考虑到苏军在卫国战争中的经验，当敌方实施突破时，师属炮兵部队可能未察觉防线已破，或者主攻方向不明，亦或是小股敌军脱离主力突袭炮兵阵地，这种能力或许偶尔有用。但鉴于反坦克炮本身就是作为预备队，专门用于阻滞或迟滞敌方突破的，因此全向射击能力完全没有必要。

正因如此，在几乎没有实际环境下的负面影响的情况下，开脚式布局自然成为了所有具备火炮设计与制造能力国家的反坦克炮架的“事实标准”。

为了增加人力推动火炮的便利性，设计人员为炮架安装了脚轮（万向轮）。苏联反坦克炮中首个配备脚轮的例子是 100毫米 BS-3（1944年型）野战炮。它以一个独立模块的形式安装在驻锄末端。推测其操作方式为：由一名炮组成员负责安装，其余六名成员负责抬起大架。

脚轮（万向轮）与火炮的机动部署

此后所有的反坦克炮（包括本文探讨的三种型号）都在左侧大架上集成了一个脚轮，以便在火炮进行战斗构型与运输构型转换时，能够更加轻松地进行部署和收纳。

大型且威力强大的火炮必须配备脚轮，因为整套系统过于沉重，炮组无法像推独轮车那样通过大架将其直接在地面上推行或拉行。考虑到炮架本身必须足够坚固以承受火炮强大的后坐力，它自然具备足够的重量来平衡火炮重心，确保脚轮能始终接触地面，且火炮不会向前倾覆。

一旦部署（进入行军状态），脚轮便将炮架转换成了“三轮车”结构。轮宽必须足够大以提供较大的接触面积，防止炮架在松软地形中过度下陷。此外，轮径应尽可能大，这样炮组成员在越过石块、树枝或颠簸地形时所需的推行力度更小，也能降低轮子卡在车辙中的可能性。

有趣的是，苏联的牵引式火炮均采用全钢制脚轮，甚至没有橡胶轮缘。在苏联之外，美国是唯一一个将带有脚轮的反坦克炮投入现役的国家，即安装在 M18 炮架上的 90 毫米 M26 炮。与当时研制的其他 90 毫米火炮一样，它配备了充气轮胎式脚轮。相比钢制轮，这想必能提供更好的抓地力和一定的缓冲效果，但也更容易受到各种路面尖锐物的威胁导致爆胎。

防护与生存力

牵引式反坦克炮的主要缺陷包括：易受炮火和空袭打击、需要大量人力操作火炮及驾驶牵引车和弹药补给车、一旦交战便难以转移阵地，以及对直接命中的高度脆弱性。为了在与进攻方的接触中幸存，反坦克部队必须利用其隐蔽性来保持作战的突然性。牵引式反坦克炮及其炮组生存的主要因素在于有效利用伪装、掩护、隐蔽、保密及欺骗手段。

如果炮位被敌方侦察发现，或在战斗中暴露位置，炮组成员将极难抵御敌方的炮火和空袭。尤其是凝固汽油弹，它能通过高温和窒息效应使火炮失效并消灭深埋于地下的炮组，更不用说其带来的精神打击。

在这方面，牵引式火炮的生存力远低于封闭式甚至敞篷式坦克歼击车。然而，构筑完善的炮位（包括为炮组准备的堑壕和为弹药库准备的掩体）可以有效保护武器系统免受各种形式的攻击。在这种背景下，牵引式火炮的劣势在于这些防御工事需要数小时乃至数天才能建成，而坦克歼击车凭借其装甲板本身就具备天然防护。保护火炮不被火炮或空袭摧毁难度极大，因为即便深挖入炮坑，武器系统始终有一部分暴露在地平面以上。

如果被敌方炮兵观察员定位，一支反坦克炮连在精准火力覆盖下会迅速被压制。1941 年 8 月《炮兵评论》杂志发表的《炮兵与重型步兵武器的协同》一文给出了消灭敌方炮兵连的速射指导（尽可能在 1 分钟内完成）：

72 发：针对每连轻型野战榴弹炮（75 毫米）60 发：针对每连 105 毫米加农炮48 发：针对每重型野战榴弹炮连（150 毫米）

现实中，更常见的炮兵射击形式是“压制性射击”，未必能彻底摧毁反坦克炮连，但能迫使敌军躲入掩体，暂时使其无法操作武器。同篇德国炮兵杂志文章指出，压制一个炮连所需弹药量取决于具体情况，但轻型野战榴弹炮至少需要 120 发，重型野战榴弹炮至少需要 80 发。

与通常需要部署在平坦开阔地带的间瞄炮兵连不同，反坦克炮在交战前更难被炮兵侦察发现。这种情况在整个冷战期间几乎未变，因为先进的炮兵侦察技术（如反炮兵雷达）并不适用于直瞄武器。除仍依赖有人驾驶飞机的航空侦察外，探测反坦克炮阵地的方法极少。

当被直瞄火力压制时，重型牵引武器不仅转移缓慢，而且如果因为炮组成员在敌火下伤亡而被迫转移，炮组撤离的动力往往远大于继续留在炮位上。正因如此，战场上常有大量完好的牵引式火炮被遗弃并被敌军缴获。在冷战时期的典型敌军单位中，默认皆为合成化部队，伴随坦克推进的步兵，如果部署在进攻坦克前方，将对反坦克炮构成严重威胁。

配备如 AT-P 或 MT-LB 这种专用装甲牵引车，由于集成了机枪火力的支援，抵御步兵进攻的能力会得到一定程度增强。这降低了火炮被包围的风险，或者至少能为炮组争取足够的撤离时间。

炮组的主要防御手段是地形、野战工事、随身武器（如卡拉什尼科夫步枪）以及连队内的其他有机武器。火炮本身仅有的防护构件是炮盾。

炮盾：从战场防护到设计博弈

关于炮盾设计的书面准则很难找到。总的来说，这是一个高度依赖具体语境的问题，似乎完全由设计师的自由裁量权和测试委员会的喜好所决定。然而，法、美、德、英等国普遍认可炮盾的作用：通过保护炮组人员来降低火炮被敌方火力摧毁的概率。

1906 年 9-10 月刊的《美国炮兵杂志》（第 26 卷第 2 期）发表了题为《弹片与护盾》的文章，提供了早期炮盾的历史与正当性说明。文中指出：

直到近几年，野战炮的构造只考虑两个基本要素：威力和机动性。战时尤重威力，和平时期则明显倾向于机动性。现在，在这两个核心因素之上又增加了第三个条件：防护。此前，防护并非从材料构造的技术角度考虑，而是依赖于炮兵的战术运用（即炮位在掩体后的配置）。因此，在野战炮设计中并未对此予以关注。

在大规模会战中，由于步兵和炮兵火力的精度提高，仅靠技巧性的阵地配置已难以获得足够掩护，因此必须使火炮本身具备防护能力，即安装炮盾。炮盾的出现是长后坐炮架系统问世后的必然结果。由此增加的重量并不像过去那样影响射速，因为装备长后坐炮架的 50 毫米火炮，其射速并不比同系统的 75 毫米火炮快。

早在 1866 年，人们就开始关注通过装甲保护火炮。当时在美因茨进行了广泛测试，使用了舒曼（Schumann）构造的装甲火炮及其炮架。随着炮架上开始采用车轴座，人们萌生了将座背改造成钢板的想法，从而为炮手提供了一种抵御步兵火力及弹片的“盾牌”。

自此，人们系统且持续地试验炮盾的厚度、最佳金属材质等，对其必要性的怀疑不复存在，同时制造能够有效击穿炮盾的穿甲弹的试验也随之展开。

苏联的观点基本一致，但权威军事文本从不忘提及炮盾在保护人员之外的另一用途——保护火炮系统本身。1943 年军事出版社出版的《火炮教程》在脚注中解释称，炮盾不仅是为了保护人员，也是为了保护火炮系统。在 1947 年出版的《火炮教程 - 第 4 册》中进一步阐述道：牵引式火炮的不可摧毁性源于其结构的强度，以及保护炮组和火炮脆弱部件免受弹片和子弹伤害的护罩。文中同时强调了隐蔽与欺骗的重要性，指出伪装及在炮位构筑掩体至关重要。为了伪装，火炮被设计得尽可能低矮，并涂上所谓的“保护色”。

炮盾设计缺乏统一指导的现状在 1981 年 10 月美国陆军野战炮兵学校出版的《野战炮兵武器系统与弹药手册》中表现得尤为明显。手册明确指出（部分）牵引式火炮上的炮盾旨在保护炮组免受正面弹片或轻武器射击的伤害，但尽管该手册是该领域权威的工程指南，却未给出任何设计准则。因此，除了基于观察进行推断外，几乎别无他法。虽然炮盾表面上只不过是固定在旋转炮架上的钢板，但其设计细节其实大有讲究。

首先要注意的是，火炮的炮长位置总是固定在左侧，而装填手要么站在炮长身后，要么站在火炮右侧。出于安全考虑，严禁站在火炮正后方进行装填，此项规定在所有火炮上都是铁律。

炮盾的最小高度似乎取决于火炮在最大俯角时的炮尾高度。如果按此要求设计的炮盾不足以覆盖下跪姿势的炮长，设计师通常会自行增加高度以确保炮长得到保护。如下图所示，一门经过挖掘掩埋的波兰 T-12 火炮，其本来就低矮的轮廓被进一步压缩，而炮盾高度仅勉强遮住下跪并蜷缩身体的炮长。

炮盾宽度与射界设计

炮盾的宽度主要由火炮的水平射界（水平旋转角度）决定，且不能超过炮架的轮距宽度，这往往要求炮盾必须带有一定的后掠角（sweep angle），以确保在火炮旋转时仍能覆盖炮组人员。作为一种附带效应，满足这些标准往往能确保炮盾足够宽，从而从正前方保护炮手。只要火炮直接指向敌方，这就足够了，但仅限于此。事实上，几乎没有反坦克炮的炮盾能宽到足以保护炮手免受来自哪怕是轻微侧向角度的直射火力威胁。

选择火炮阵地时，会使其水平射界能够覆盖预期敌方正面的全部宽度，或至少是分配给该单炮的射击扇区。从逻辑上讲，如果火炮遭到敌方直瞄火力攻击，火力点通常也起源于该射界之内。如果火炮遭到射界之外的敌方打击，那么要么是阵地已被突破，要么是阵地选址不当。

如果火炮的后膛组件特别长，但炮架较窄（高初速大口径火炮通常如此），那么炮盾必须向后弯曲（后掠），以确保在整个水平射界内提供保护，同时又不超过最大允许宽度。

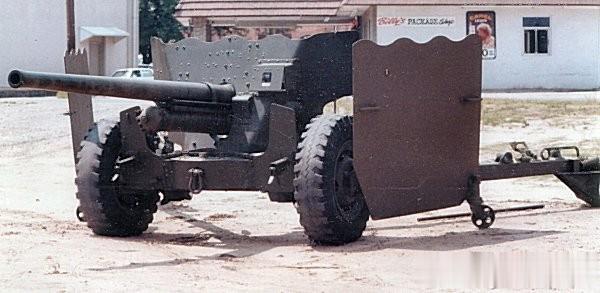

57 毫米 M1 反坦克炮就是一个很好的例证。它拥有非常宽大的炮架，允许高达 90 度的水平射界，这在当时是不寻常的。为了在火炮转动至该大射界的极限位置时仍能提供正面防护，该炮配备了一对可安装在炮架上的附加固定侧盾。史蒂文·扎洛加（Steven J. Zaloga）在《美国反坦克炮兵 1941-1945》中指出，在实践中，这些侧盾很少被使用，但无论如何，侧盾的存在证明了火炮水平射界与所需炮盾宽度之间存在的必然联系。

炮盾的多重功能与设计细节

炮盾的另一个次要用途是充当防冲击波屏障，从而改善炮组的操作环境。下方的示意图改编自美国陆军装备司令部编著的《工程设计手册 - 火炮系列 - 膛口装置》，展示了炮盾在降低膛口超压方面的作用。

当反坦克炮处于预设阵地时，它对爆炸弹药产生的破片防护相当到位。虽然炮组成员在操作时处于暴露状态，但这在很大程度上影响不大，因为炮组中只有炮长在火炮开火时必须始终紧贴火炮。

在设计上，所有苏联火炮都允许同时安装多种瞄准系统。这对于夜间作战尤为便利：瞄准镜可以在黄昏前火炮部署时预先装好，直到需要时再使用。炮长可以随时在三种瞄准镜之间进行切换；而在夜间战斗中，如果夜视瞄准镜出现故障，炮长还可以随时切换回日间瞄准镜。

另一个值得注意的特征是苏联火炮炮盾上缘常见的波浪形边缘。这种设计旨在打乱炮盾的轮廓，使其呈现出不规则形状，从而帮助火炮与自然环境融为一体，特别是在岩石和土堆中部署时效果更佳。除了火炮涂装所谓的“保护色”外，这构成了内置伪装的又一层保障。通过在炮盾上覆盖植被，伪装效果还能进一步增强，哪怕是草草覆盖也能起到积极作用。将炮盾边缘切割成圆形或波浪形的概念，也曾被部分法国和英国火炮采用，但绝大多数炮兵系统（包括苏军内部的其他火炮）在制造时都采用了简单的直边盾板。许多火炮配备的完全是平整的长方形盾板，看起来在设计时根本没有考虑过隐蔽性的需求。

苏联炮盾的厚度被标准化为 4.5 毫米。所用装甲钢的具体型号不明。这一细节可以追溯到苏联第一款牵引式反坦克炮——37 毫米 M1930 型反坦克炮。总的来说，这种厚度的装甲仅能抵御轻武器子弹和炮弹破片。除极少数例外，所有苏联牵引式反坦克炮都遵循了 M1930 确立的标准，保留了 4.5 毫米的厚度。而其他炮兵系统则并未遵循此标准，例如根据俄罗斯历史学家 A.V. 希罗科拉德（A.V. Shirokorad）所著的《国产火炮百科全书》记载，并经实物测量证实，122 毫米 M-30 榴弹炮的炮盾厚度仅为 3.5 毫米。
