‍在射频微波系统中，低噪声放大器（LNA）与功率放大器（PA）之间会插入固定衰减器，实现功率隔离、器件保护、阻抗匹配等多重作用。今天我们就来详细说说衰减器的作用。

衰减器保护原理主要在于功率放大器输出反射功率回流时，经过衰减器产生固定功率损耗，大幅降低到达低噪声放大器输入端的反向功率数值，将反向冲击功率压缩至 LNA 最大耐受功率以内，避免芯片饱和击穿。衰减器的保护作用主要有：

1）改善级间阻抗匹配并提升系统稳定性。

LNA的输出阻抗与PA的输入阻抗往往难以做到理想匹配，尤其是在宽带应用中，这种失配会导致信号反射。反射波不仅会降低有效增益，还可能在LNA输出端形成驻波，增加器件的热应力。插入一个衰减器，相当于加入了一个“缓冲隔离层”。由于衰减器本身具有良好的端口匹配特性，它能吸收反射信号，显著降低电压驻波比（VSWR），从而保护LNA免受反向功率的冲击。

2）抑制级间振荡。

在高增益系统中，LNA与PA之间的寄生反馈路径可能形成正反馈环路，引发自激振荡。这种振荡往往在特定频率点突发，难以通过常规滤波完全消除。衰减器的插入增加了环路损耗，破坏了振荡的起振条件，从物理层面提升了系统的稳定性。

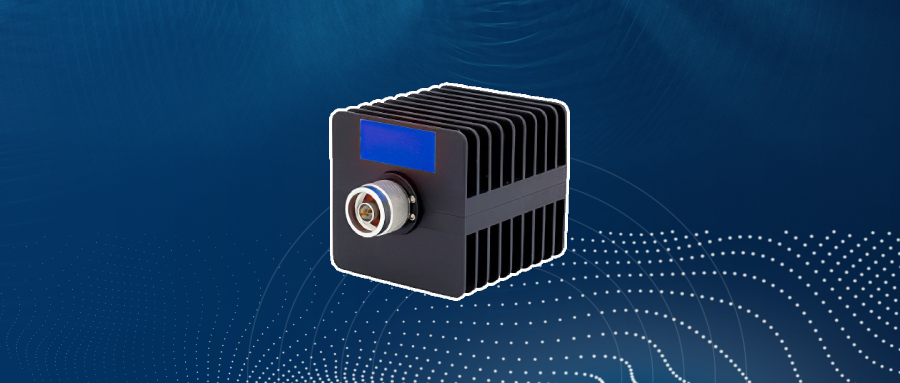

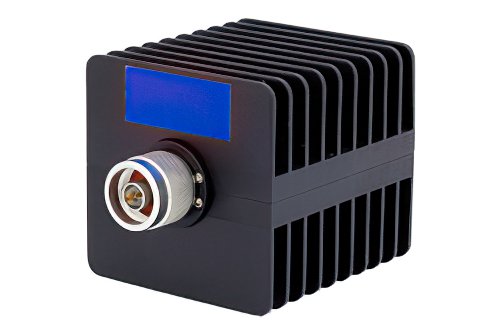

2dB固定式衰减器，N型公头转N型母头，黑色阳极氧化铝散热器主体，额定功率25W，DC~18GHz

3）改善系统的线性度。

当LNA工作在接近饱和区时，其输出的三阶互调分量可能较高。这些失真分量若直接进入PA，会被进一步放大，恶化整体EVM或ACPR指标。通过适度衰减，可使PA工作在更线性的区域，反而可能提升系统级的线性性能。

当然，插入衰减器会直接降低系统的总增益，并抬高整体噪声系数。设计时需在噪声、增益、线性度和稳定性之间进行权衡。

在实际选型时，除了衰减值和频率范围，还需关注衰减器的功率容量和温度稳定性。对于空间受限的板级设计，其微型化封装实现紧凑布局。总之，在LNA与PA之间插入衰减器是通过改善匹配、抑制振荡和优化线性度，为系统提供了多重保护。
