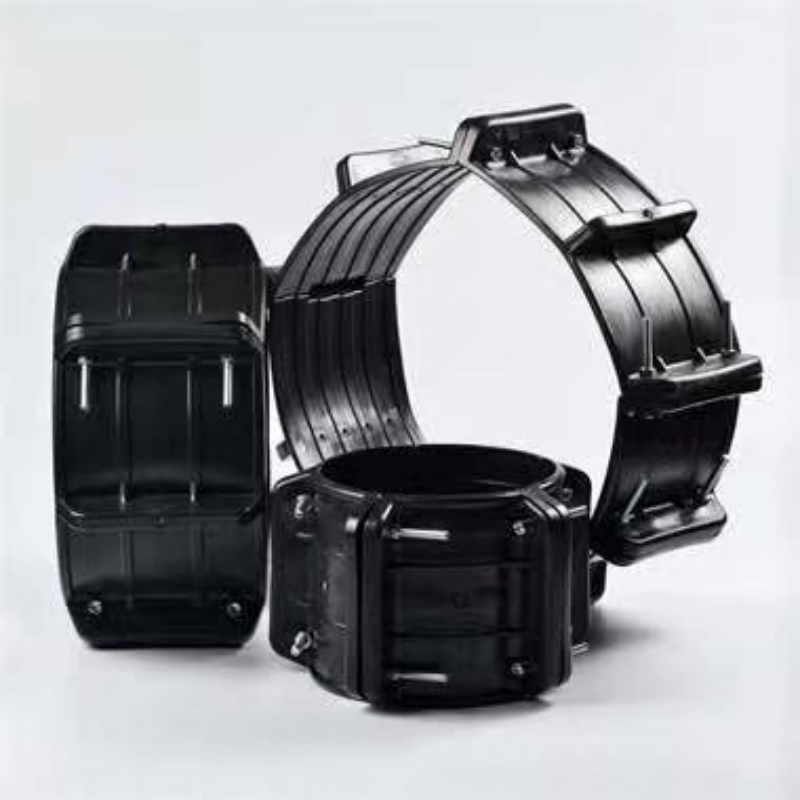

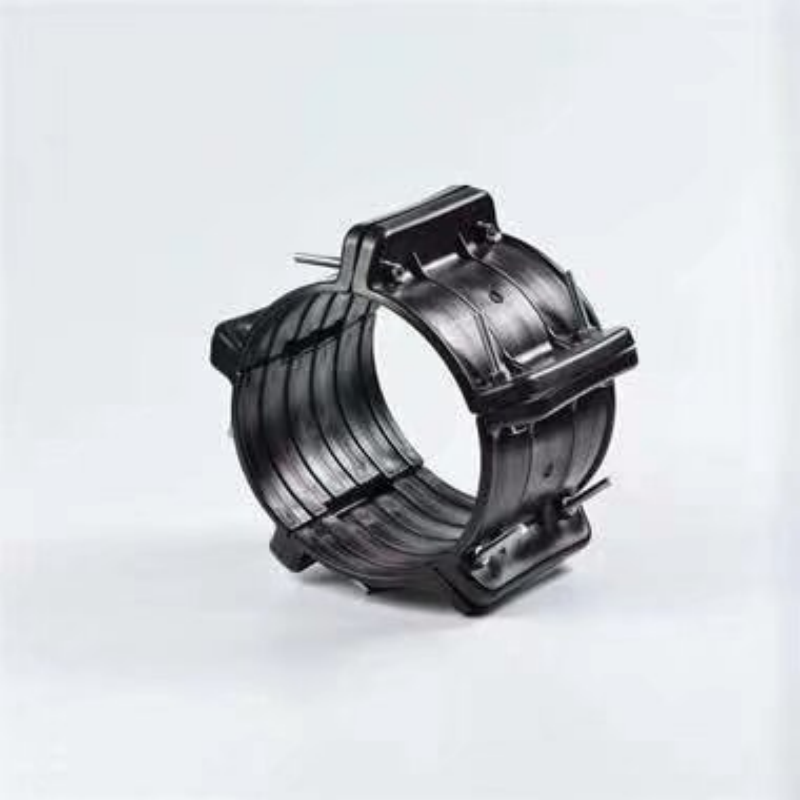

Φ60/Φ219/Φ325 管道绝缘支架优先采用分瓣式 HDPE 结构，内贴橡胶垫、不锈钢螺栓，绝缘电阻≥1000 MΩ、绝缘间隙≥50 mm，保障阴极保护有效；长距离拖拽 / 高磨损升级 UHMWPE，适配套管内 / 穿越 / 地埋场景。⚙️

核心规格速览（按管径）

管径

瓣数

常用支脚高

直线间距

端头 / 转弯

关键要点

Φ60 3 瓣 25–40 mm 2.0 m 0.5–1.0 m 含防腐 / 保温层定制内弧；不锈钢螺栓；端头双组

Φ219 3 瓣 50–70 mm 1.5–2.0 m 0.5–1.0 m 内贴 3–5 mm 橡胶垫；穿管涂减阻剂；复测绝缘

Φ325 4 瓣 60–80 mm 1.5 m 0.5–0.8 m 增设加固带；导向限位；重载 / 大间隙加抱箍

材质与性能（必达指标）

常规：HDPE，耐温 -40℃～80℃，抗压≥20 MPa，体积电阻率≥1×10¹⁴ Ω・cm，击穿场强≥20 kV/mm，绝缘电阻≥1000 MΩ。

升级：UHMWPE 低摩阻、抗拖拽，适配长距离穿管与高磨损工况，其余指标同 HDPE。

紧固件：不锈钢螺栓 + 加固带 / 抱箍，避免导通与锈蚀；内弧橡胶垫分散应力、保护 3PE / 环氧粉末涂层。

选型与定制（快速决策）

尺寸定制：按管道实际外径（含防腐 / 保温层）与套管内径，确定内弧弧度、支脚高度，确保绝缘间隙≥50 mm，居中布置防偏磨卡滞。

材质选择：常规用 HDPE；长距离拖拽、频繁滑移、高磨损升级 UHMWPE。

结构加固：Φ60/Φ219 用 3 瓣；Φ325 用 4 瓣；重载 / 大管径增设加固带 / 抱箍与导向限位，防止滑移偏移。

含保温层：按保温厚度放大内弧与支脚高度，预留热胀冷缩空间，避免挤压保温层。

安装与验收（标准化流程）

预处理：清洁管道 / 套管表面，去除油污杂质；检查支架无裂纹变形，配件齐全。

布点：直线段按表间距布置；端头 1 m 内双组并排；转弯、变径、套管进出口加密至 0.5–0.8 m / 组。

安装：分瓣贴合管道，内贴橡胶垫，均匀预紧螺栓，校准居中；穿管前可涂减阻剂，减少拖拽损伤。

验收：外观完好无松动；绝缘电阻≥1000 MΩ；间隙与高度匹配，无应力集中，防腐层无划伤。
