高频射频电源传输系统广泛应用于半导体制造及医疗设备等领域，具有信号频率高、传输功率大、电磁环境复杂等特点。而射频信号传输的关键节点 ——同轴连接器，选型不当会引发功率损耗、信号反射、发热甚至设备损坏。今天我们就来说说高频射频电源传输系统中的连接器应当如何选型？

1）阻抗匹配与低驻波比

连接器的特性阻抗必须与传输线及负载严格匹配，通常为50Ω。在选型时，不能仅看标称值，更要关注其在目标工作频段内的VSWR表现。混用不同阻抗连接器会产生严重信号反射，驻波比飙升，不仅降低传输效率，反射功率回流还会冲击射频功放模块。

2）工作频率与频段覆盖

连接器有明确的最高使用频率，超过额定频率后，插入损耗、驻波比会急剧恶化。中高频射频电源（几十 MHz 至几百 MHz）可选用 BNC、TNC 连接器；GHz 级别高频电源，必须选用 SMA、N 型连接器。选型时预留 30% 以上频率余量，禁止让设备最高工作频率接近连接器额定上限。

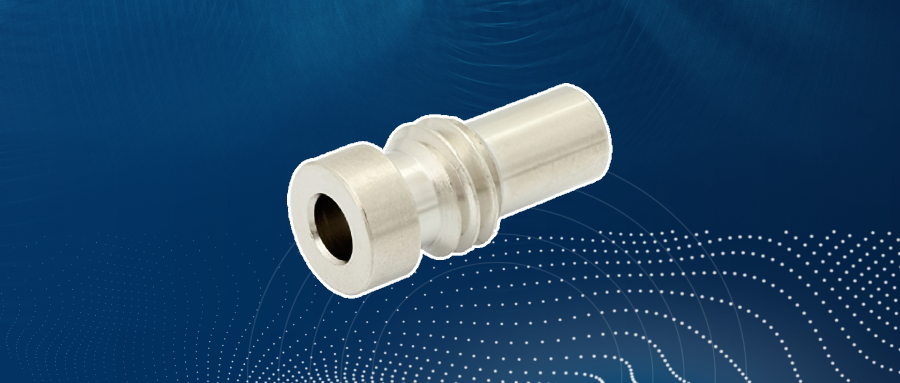

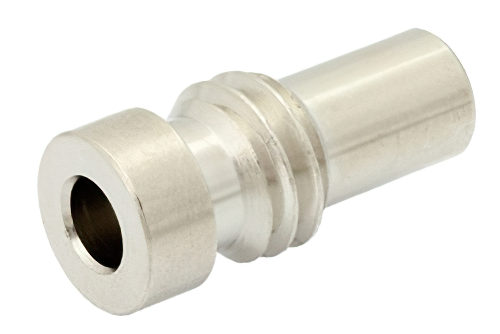

UHF直插式雌雄同体连接器配件，适用于同轴电缆 RG58、RG303、RG141、PE-C195、PE-P195、LMR-195，0.195英寸

3）功率容量

高频射频电源以大功率传输为主，连接器的额定功率由触点截面积、接触压力、绝缘介质、散热能力决定。BNC、SMA 多用于中小功率射频电源；N 型连接器线径粗、绝缘空间大、散热好，是大功率高频电源的首选。同时区分平均功率与峰值功率，脉冲式射频电源要重点考核峰值功率容量，避免瞬时过载造成触点烧蚀。

4）机械可靠性与环境适应性

射频传输系统往往工作在复杂的工业现场，可能面临振动、温度冲击或腐蚀性气体的考验。连接器的锁紧机构（如螺纹连接、卡口连接或推入式）需根据安装空间和维护频率来选择。对于需要频繁插拔的测试接口，应优先选择耐磨损设计；而对于长期固定的设备内部连接，螺纹锁紧结构则能提供更可靠的抗振性能。此外，密封等级也是考量重点，特别是在真空或洁净室环境中，连接器的出气率和密封结构必须达标，防止成为系统的污染源或泄漏点。

5）一致性与可追溯性

射频系统对组件的一致性要求极高，同一批次连接器的电气性能偏差应控制在极小范围内。选择具有完善质量管理体系和全流程可追溯性的品牌，意味着每一颗连接器从原材料到成品都经过了严格的测试与筛选，这为系统的长期稳定运行提供了坚实保障。

总之，高频射频电源传输系统中的连接器选型，而是一项涉及电磁学、材料学与机械设计的系统工程。只有充分理解阻抗匹配、载流能力、机械结构及环境适应性之间的平衡，才能选出真正适配的连接器，确保射频能量高效、安全地抵达终点。
