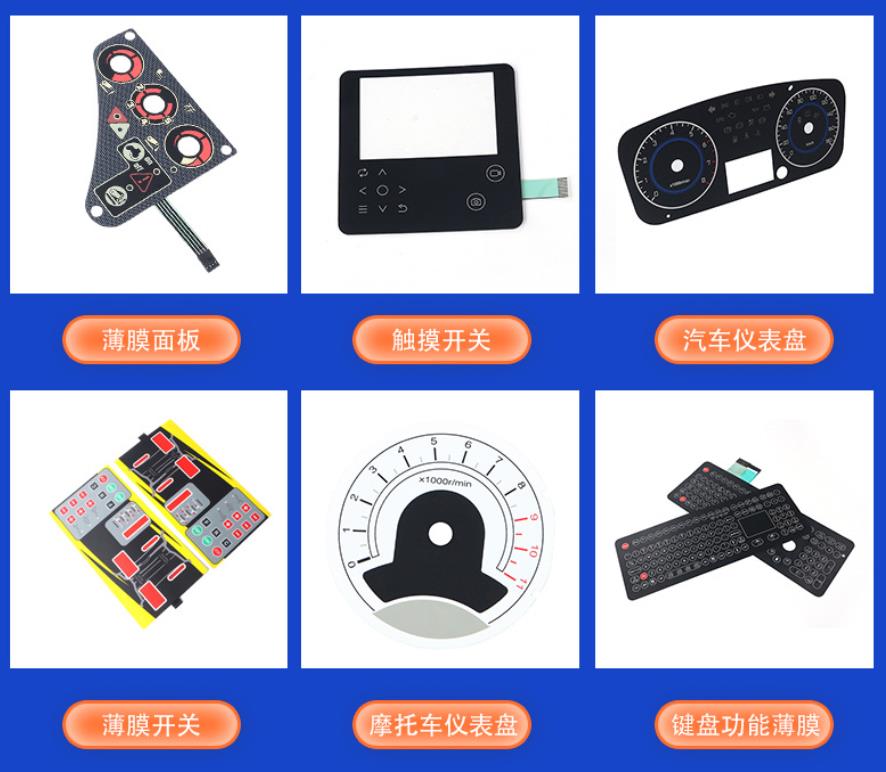

触膜按键，学术上称为薄膜开关（Membrane Switch），是将导电线路、绝缘保护、面板装饰一体化印制在柔性薄膜基材上的电气元件。因其扁平轻薄、防水防尘、耐弯曲、成本可控，广泛应用于医疗设备、工业控制面板、家用电器、通信终端、汽车中控等领域。丝网印刷是制造薄膜按键电路的核心工艺——银浆、碳浆、绝缘油墨等功能性浆料，均需通过丝印实现精准的图形转移。本文从薄膜按键电路的结构解析入手，深入讲解各印刷层的工艺要点、关键参数控制及常见缺陷解决方法，并结合横川崎全自动薄膜开关丝印设备，为从业者提供可操作的量产质量管控方案。

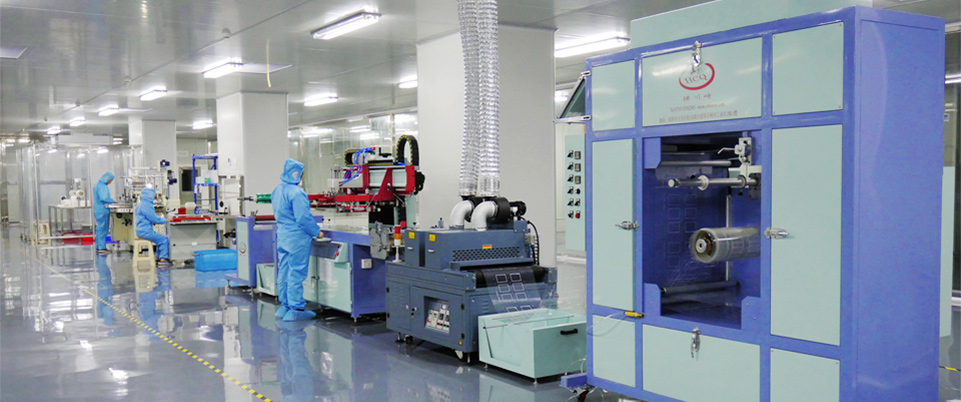

横川崎全自动薄膜开关丝印机——精密定位，高效量产

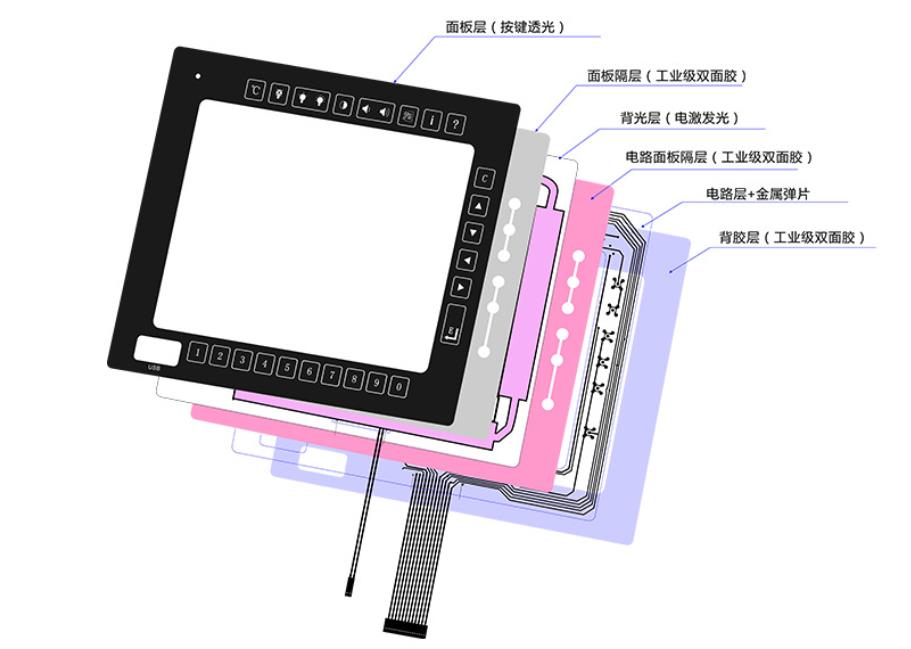

一、触膜按键的结构组成与各层功能
一套标准的薄膜按键由上至下通常由以下几层构成，每一层都对应特定的丝印工序：
层次基材功能描述丝印内容面板装饰层0.125~0.25mm PC/PET透明膜承载图文符号，提供人机交互界面彩色图文油墨、保护光油上电路层0.075~0.125mm PET导电膜印有上触点导线，按下后与下触点接通导电银浆（主线路）+ 碳浆（触点保护）夹层绝缘层0.05~0.1mm带PET基材双面胶上下电路绝缘隔离，预留按键孔位冲压成型，无丝印下电路层0.075~0.125mm PET导电膜印有下触点导线，构成回路另一极导电银浆（主线路）+ 绝缘油墨（跨线绝缘）背胶层0.05~0.15mm双面胶/3M胶将整体开关固定于安装面无丝印，模切成型核心工艺要点：薄膜按键电路通常需要完成3~5次丝印，标准流程为：银浆印刷→烘干→碳浆印刷→烘干→绝缘油墨（如需）→烘干→面板图文印刷→固化。每一层印刷的精准叠合，决定了开关的电气性能与外观质量。
精密印刷头与三点定位系统，确保套色精度±0.025mm
二、核心材料选择：基材、浆料与油墨
2.1 基材选择
薄膜按键电路层的基材主要为聚酯薄膜（PET）。PET薄膜具有优异的尺寸稳定性、良好的化学耐受性和适合丝印的表面张力（约42~48 mN/m），是行业的主流选择。
基材厚度适用场景优缺点0.075mm PET需要高柔韧性的可折叠开关柔性好，但印刷张力控制难度大0.125mm PET（主流）标准薄膜按键、工业面板开关平整性好，印刷精度高，综合性能最优0.175~0.25mm PET需要较高刚性的面板层平整耐压，作为面板层效果最佳注意：PET基材在使用前必须进行电晕处理（表面张力提升至大于38 dyne/cm），否则油墨附着力差，容易脱落。建议测试方法：用达因液（38~42号）测试基材表面张力，不足时须补充处理。
2.2 导电银浆
导电银浆是触膜按键电路的核心导电材料，其性能直接决定开关的电气可靠性。薄膜按键专用银浆由超细银粉（纯度≥99.9%，粒径1~5μm）与低温固化热塑性树脂精研而成。主要性能指标要求如下：
方块电阻（方阻）：不高于30mΩ/sq（膜厚约8~15μm时）
固化温度：120~150摄氏度，时间20~30分钟（低温银浆）
附着力：不低于4B级（ASTM D3359交叉切割测试）
耐弯折性：弯折半径R=3mm，不低于10万次不断裂
粘度：5000~15000 cP（25摄氏度，丝印适用范围）
耐化学腐蚀：通过72小时盐雾测试（ASTM B117）
2.3 导电碳浆
碳浆（炭精浆）用于覆盖在银浆触点上，防止银离子迁移（电化学腐蚀），并增强触点的耐磨性。碳浆的方阻一般在50~200Ω/sq，导电性弱于银浆，因此仅用于触点保护位置，不作为主线路使用。
实践技巧：碳浆印刷前，银浆层必须完全固化，否则银粉颗粒会污染碳浆导致方阻升高。碳浆层的印刷厚度建议控制在5~10μm，过厚会增加接触电阻，影响按键灵敏度。
2.4 绝缘油墨
当电路需要"跨线"设计（上下线路在同层交叉而不短路）时，需在交叉处印刷一层绝缘油墨隔离，再印上层导线。绝缘油墨的绝缘电阻要求不低于10的12次方欧姆，耐压不低于500V，固化后厚度约8~20μm。
精密送料与对位机构，适应0.075~0.25mm薄膜基材
三、网版制作——薄膜按键电路丝印的精度基石
网版质量直接决定电路线路的清晰度、尺寸精度和一致性。薄膜按键电路印刷对网版的要求极高，尤其是导电银浆层，线宽往往只有0.3~1.0mm，精细程度远超普通印刷。
3.1 丝网材质与目数选择
印刷层推荐丝网目数张力要求选择原因导电银浆（主线路）不锈钢丝网/高张力聚酯网200~250目25~30 N/cm²银粉粒径大，目数过高易堵网；不锈钢网耐磨延长寿命导电碳浆（触点层）高张力聚酯网250~300目22~28 N/cm²碳浆流动性好，高目数可提升图形精度绝缘油墨高张力聚酯网250~300目22~28 N/cm²需要良好的覆盖性，控制膜厚均匀性面板图文（装饰层）高张力聚酯网300~350目20~25 N/cm²精细图案需要高目数，防止锯齿边缘3.2 感光胶与网版厚度控制
薄膜开关电路层对油墨膜厚有严格要求，感光胶的涂布方式和厚度直接影响印刷膜厚：
银浆层：感光胶厚度建议15~25μm，确保足够的下墨量达到导电性要求
碳浆/绝缘层：感光胶厚度10~15μm，保持图形精度同时控制膜厚
面板图文：感光胶厚度8~12μm，精细图案要求精准边缘
工艺技巧：网版晒制时，真空抽气要充分（抽气时间不少于3分钟），防止菲林与感光胶之间有空气导致曝光虚边。曝光时间需通过阶梯曝光测试确定最佳值，一般金属网版曝光时间是聚酯网版的1.5~2倍。

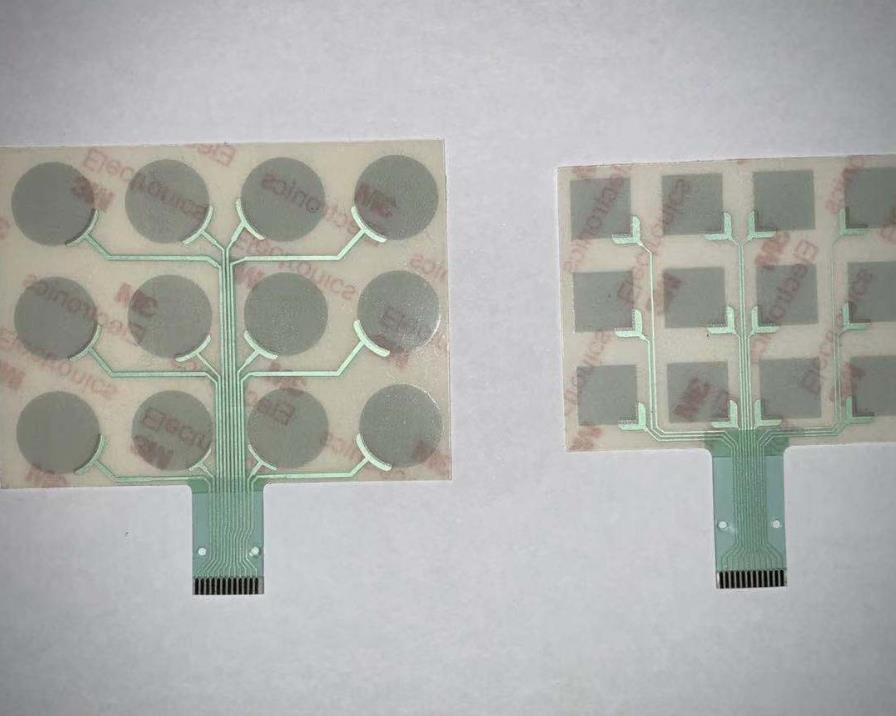

精密印刷的薄膜开关线路——线条清晰，无断线渗墨
四、关键工艺参数设定——精度与效率的平衡
4.1 刮板参数
参数推荐值影响说明刮刀硬度70~80度肖氏A（中软）硬度过高压力不均，过软导致油墨厚度不一致刮刀角度70~80度角度越小下墨量越大；薄膜开关推荐稍大角度，控制膜厚印刷速度80~150 mm/s速度过快下墨不均；银浆粘度高，速度不宜过快刮刀压力0.15~0.25 MPa压力过大拉伸网版，压力过小下墨不足回墨速度200~300 mm/s快速回墨防止油墨干燥堵网4.2网距与套色对位
薄膜按键电路通常需要3~4层套色印刷，套色精度直接影响线路短路/断路风险和触点对位准确性：
网距（网版底面与承印物间隙）：0.5~1.5mm，过大跳距增大，过小回弹不足
套色精度要求：一般触点图形不超过±0.1mm；精密线路（线宽小于0.5mm）不超过±0.05mm
定位方式：三孔定位销（适合片材定位）或CCD光学对位（适合高精度连续印刷）
常见失误：PET薄膜受温度和湿度影响会产生微量伸缩，批量印刷时需在恒温恒湿环境（温度22~26摄氏度，湿度50~65%RH）下进行，并且每次换墨/清网后须重新校验定位精度。
4.3 烘干固化参数
浆料类型推荐固化温度时间注意事项低温导电银浆120~150摄氏度20~30分钟温度不足银粉烧结不完全，方阻偏高高温导电银浆150~180摄氏度20~40分钟需基材耐温，PC基材不适用导电碳浆120~150摄氏度15~25分钟碳浆较易固化，但需彻底干透再印下一层绝缘油墨120~150摄氏度20~30分钟绝缘层固化后方可进行下层印刷，防止污染面板UV油墨UV固化0.5~2秒/次需配合UV隧道炉，照射强度不低于120mJ/cm²五、常见缺陷分析与解决方案
5.1 电路断线（开路）
断线是薄膜按键电路中最严重的缺陷，导致按键功能完全失效。
原因排查：① 银浆粘度过高或网版堵网 → 解决：加稀释剂调至5000~10000cP，印刷前充分搅拌银浆② 网版图形有砂眼或局部脱膜 → 解决：晒版后仔细检查，用封网浆修补砂眼③ 刮刀边缘有缺口 → 解决：每500次印刷检查刮刀，及时更换磨损刮刀④ PET基材表面有油污或灰尘 → 解决：印刷前用酒精擦拭基材，保持工作台洁净
5.2 线路短路
短路表现为相邻线路导通，是套色偏差或银浆渗透过多导致的。
原因排查：① 套色偏差导致线路叠合 → 解决：重新校准定位销，检查CCD对位系统② 银浆粘度过低，印刷扩展 → 解决：提高银浆粘度至合理范围，减小刮刀压力③ 网距过小，回弹不足，油墨粘连 → 解决：适当增大网距至1.0~1.5mm④ 基材有静电吸附墨丝 → 解决：安装静电消除器，控制环境湿度不低于50%
5.3 方阻超标
原因排查：① 烘干温度/时间不足，银粉烧结不完全 → 解决：延长烘烤时间或提高温度，用四探针方阻仪检测② 银浆使用前未搅拌均匀，银粉沉降 → 解决：使用前充分搅拌20分钟，加热至25摄氏度使用③ 银浆膜厚不足（低于8μm） → 解决：调整感光胶厚度或降低印刷速度增加下墨量④ 银浆被碳浆或溶剂污染 → 解决：各工序使用独立清洁工具，防止交叉污染
5.4 附着力不良
原因排查：① 基材表面张力不足（低于38 dyne/cm） → 解决：补充电晕处理，处理后4小时内使用② 基材表面有脱模剂或指纹污染 → 解决：严格执行防污手套规范，印前酒精擦拭③ 油墨与基材不匹配 → 解决：更换对应基材专用浆料④ 固化不充分 → 解决：参照浆料厂商提供的固化曲线严格执行

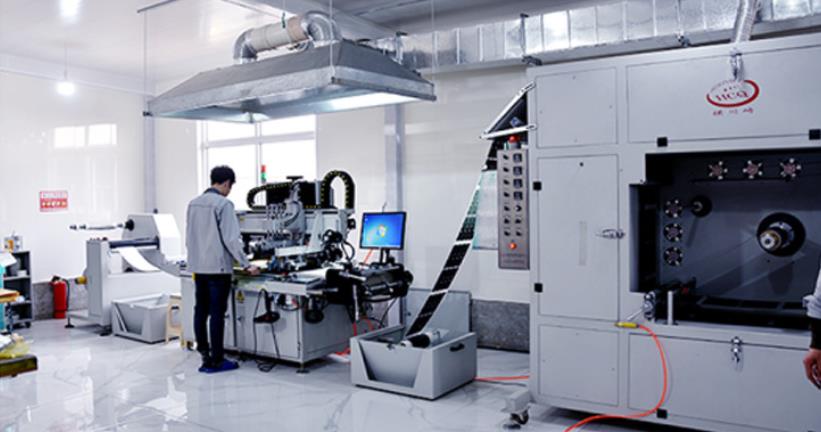

PLC智能控制系统——参数精确设定，故障自动诊断
六、横川崎全自动薄膜开关丝印设备推荐
薄膜按键电路的精密特性，对丝印设备的精度、稳定性和自动化程度提出了很高要求。横川崎全自动薄膜开关丝印机，专为薄膜开关、柔性电路、电热膜等精密薄膜产品的规模化生产而研发，是国内薄膜按键制造商的主流选择之一。

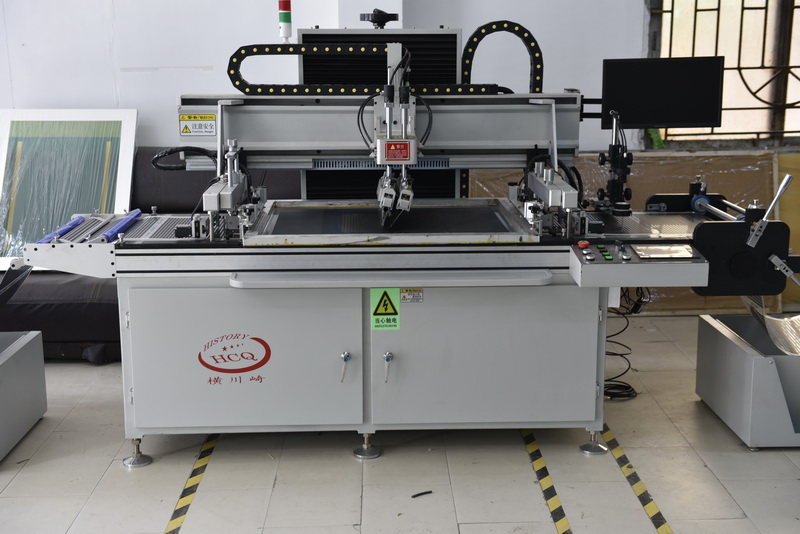

6.1 HCQ-520 全自动平面薄膜开关丝印机
HCQ-520是专为片材薄膜开关设计的全自动丝印机，配备三点精密定位系统，确保多层套色的高度重复精度：
印刷台尺寸：500×700mm / 600×700mm / 800×700mm（可按客户需求定制）
印刷速度：0~4500印次/时，适合大批量生产
定位系统：三点定位销（片材）/ 激光对位（透明薄膜）
套色精度：±0.025mm，满足精密薄膜开关线路要求
控制系统：PLC + 中文触摸屏，全程参数可编程存储
适用厚度：0.05~5mm，从超薄薄膜到厚实PC板均可处理

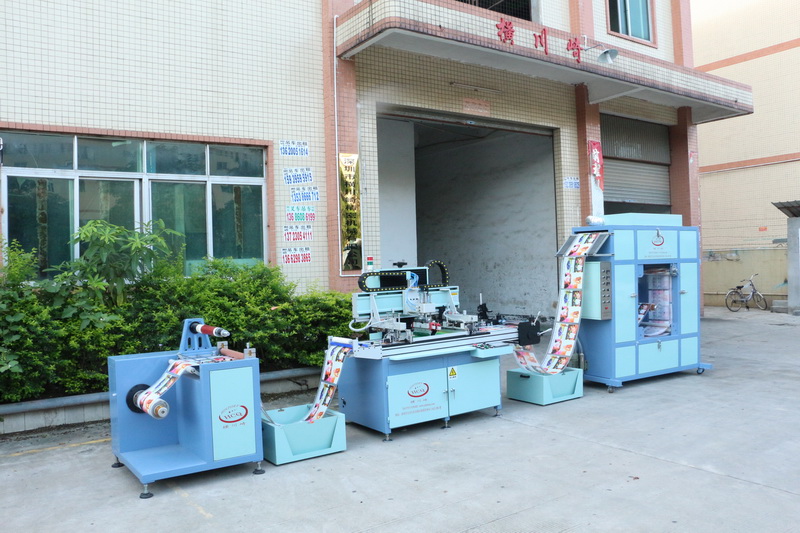

横川崎全自动卷对卷丝印机——适合卷材薄膜按键连续生产
6.2 HCQ-5080 全自动卷对卷薄膜丝印机
对于需要卷材连续生产的薄膜按键（如大批量薄膜开关半成品），HCQ-5080卷对卷丝印机提供更高效率的解决方案：
驱动系统：日本安川伺服电机 + 台湾广用高精密减速机
追踪系统：德国SICK微米级电眼追踪，精度不超过25μm
套色精度：可达±0.025mm，满足高密度电路需求
烘干配置：40~60米循环热风烘道，温度精确可调
适用材料：PET、PVC、PC薄膜，FPC基材，薄膜开关卷材
生产效率：连续卷对卷生产，大幅减少人工，降低人为误差

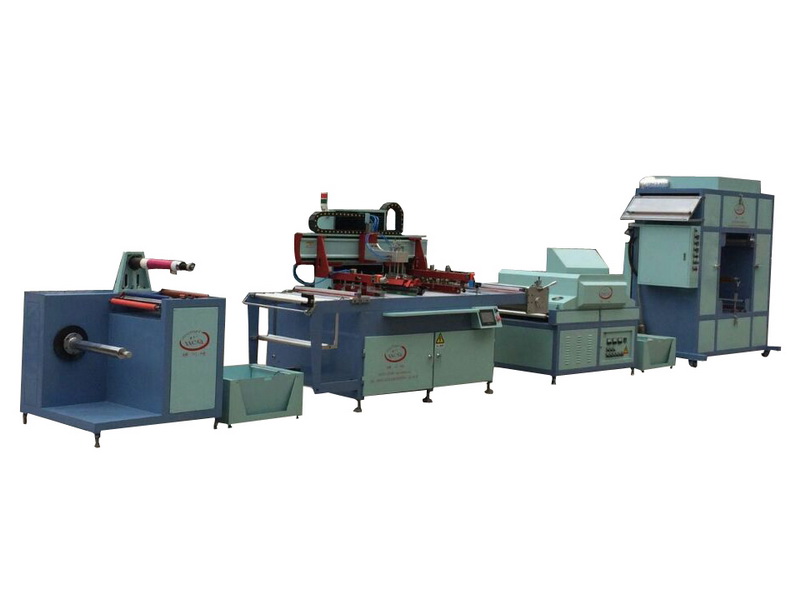

横川崎HCQ-5080卷对卷丝印机——进口核心部件，稳定可靠
横川崎技术服务承诺：提供设备调试上门服务，针对薄膜开关电路丝印提供工艺参数指导，包括银浆粘度调配、网版目数选型、烘烤曲线设定、套色对位调整等全流程技术支持，助力新客户快速实现稳定量产。
七、量产质量管控体系
7.1 来料检验（IQC）
PET基材：厚度公差±5%，表面张力不低于42 dyne/cm，透光率（面板层）不低于88%
导电银浆：方阻、粘度、固化温度参数核对，每批次进行3个测试印样
导电碳浆：方阻范围50~200Ω/sq，附着力不低于4B
绝缘油墨：绝缘电阻不低于10的12次方欧姆，耐压不低于500V
7.2 过程检验（IPQC）
每换批次/每500张：取样检测方阻，合格范围内方可继续生产
每班次：检查刮刀磨损情况，测量网版张力（允差±2N/cm²）
套色精度：首件及每2小时取样，用显微镜测量对位偏差
膜厚检测：使用电涡流测厚仪测量银浆层厚度（目标8~15μm）
7.3 成品检验（FQC）
电气性能：100%在线导通测试（ICT），检测断线/短路/方阻超标
附着力测试：ASTM D3359交叉切割法，每批次抽样不少于3片，合格率不低于99%
耐弯折测试：R=5mm弯折10万次，电阻变化率不超过20%
外观检验：线宽偏差不超过±0.05mm，无断线、无短路、无墨点、无气泡
量产经验数据参考：使用横川崎全自动薄膜开关丝印机配合规范工艺管控，薄膜按键电路的良率可稳定在98%以上，单台设备日产能可达10000~50000片（根据尺寸及层数不同），是手工丝印效率的8~15倍。
结语
触膜按键电路丝网印刷是一项涵盖材料科学、印刷工艺、质量管控的系统工程。成功的量产实践，需要将高品质的银浆/碳浆材料、精密制作的网版、科学设定的工艺参数，与稳定可靠的全自动丝印设备有机结合，并建立从原材料到成品的全流程质量管控体系。
横川崎深耕丝网印刷设备领域多年，积累了丰富的薄膜开关电路丝印量产经验。我们不仅提供高精度的全自动丝印设备，更为客户提供从工艺选型到量产爬坡的全程技术支持，帮助您以最短时间、最低损耗，实现稳定的规模化生产。如需了解薄膜开关丝印设备的详细技术参数或申请样机试印，欢迎随时联系我们。
