生态流量在线监测设施 (雷达流量计):技术赋能水生态监管

河流生态流量是维系水生态功能的核心,而雷达流量计作为非接触式监测核心装备,正逐步替代传统设备,为流域生态监管提供精准数据

河流生态流量是维系水生态功能的核心,而雷达流量计作为非接触式监测核心装备,正逐步替代传统设备,为流域生态监管提供精准数据支撑,破解复杂水环境下的测流难题。

一、核心工作原理与技术逻辑

雷达流量计基于电磁波传播特性与多普勒效应运行,其技术逻辑需流速、水位双设备协同。水利工程技术人员解释,24GHz 雷达流速仪发射高频脉冲信号,遇运动水面散射形成回波,通过频率偏移计算流速;26GHz 雷达水位计同步测量水位,结合预设断面参数,按 “流量 Q = 流速 V× 过流面积 S” 公式换算流量。这种非接触模式能规避泥沙腐蚀、漂浮物干扰,且设备具备自动修正雷达垂直倾斜角功能,双向识别流速方向,波束角能量集中,配合防水防凝露设计,确保 - 10~60℃工作环境下的数据稳定性。

二、关键设备参数与适配特性

1. 核心设备核心参数

雷达流速仪:测量范围 0.01-15m/s,精度 ±0.01m/s,有效距离 0-40m,功耗<1W,12VDC 供电,RS485 输出,防护等级 IP66,适配洪水期高流速场景。

雷达水位计:测量范围 30m,精度 ±3mm,6-24V 宽压供电,兼容 Modbus 协议,解决复杂断面水位监测误差问题。

遥测终端机:含 2 路 RS485、1 路以太网等接口,16M 存储 + 最大 256GB TF 卡扩展,待机电流<1mA(12V),支持 GPRS / 卫星等多通信方式,具备远程配置与报警功能。

供电系统:常规配置 38AH/12V 蓄电池 + 40W 太阳能板,默认 5 分钟采集一次,适配野外无人值守站点。

2. 场景适配优势

设备不受气候、淤泥、植被影响,在污染水域或枯水期仍能稳定运行,且发射功率低,对环境无危害,可无缝对接现有水文遥测系统。

三、实际应用场景与效能案例

在流域监管中,雷达流量计已形成多场景落地模式。海南定安麻罗岭灌区通过设备联动调控平台,优化灌溉方案,年节水量达 199 万方;张掖市将其与视频监控结合,构建 “数据 + 可视化” 水电站监管模式,依托 4G / 光纤双传输,实现流量数据 5 年以上存储;江西省水文监测中心则通过设备与预警系统联动,生态流量异常时快速触发警报,缩短调度响应时间。这些案例证明,其可适配河流、灌区、水电站等多类监测需求。

四、系统集成与数据保障

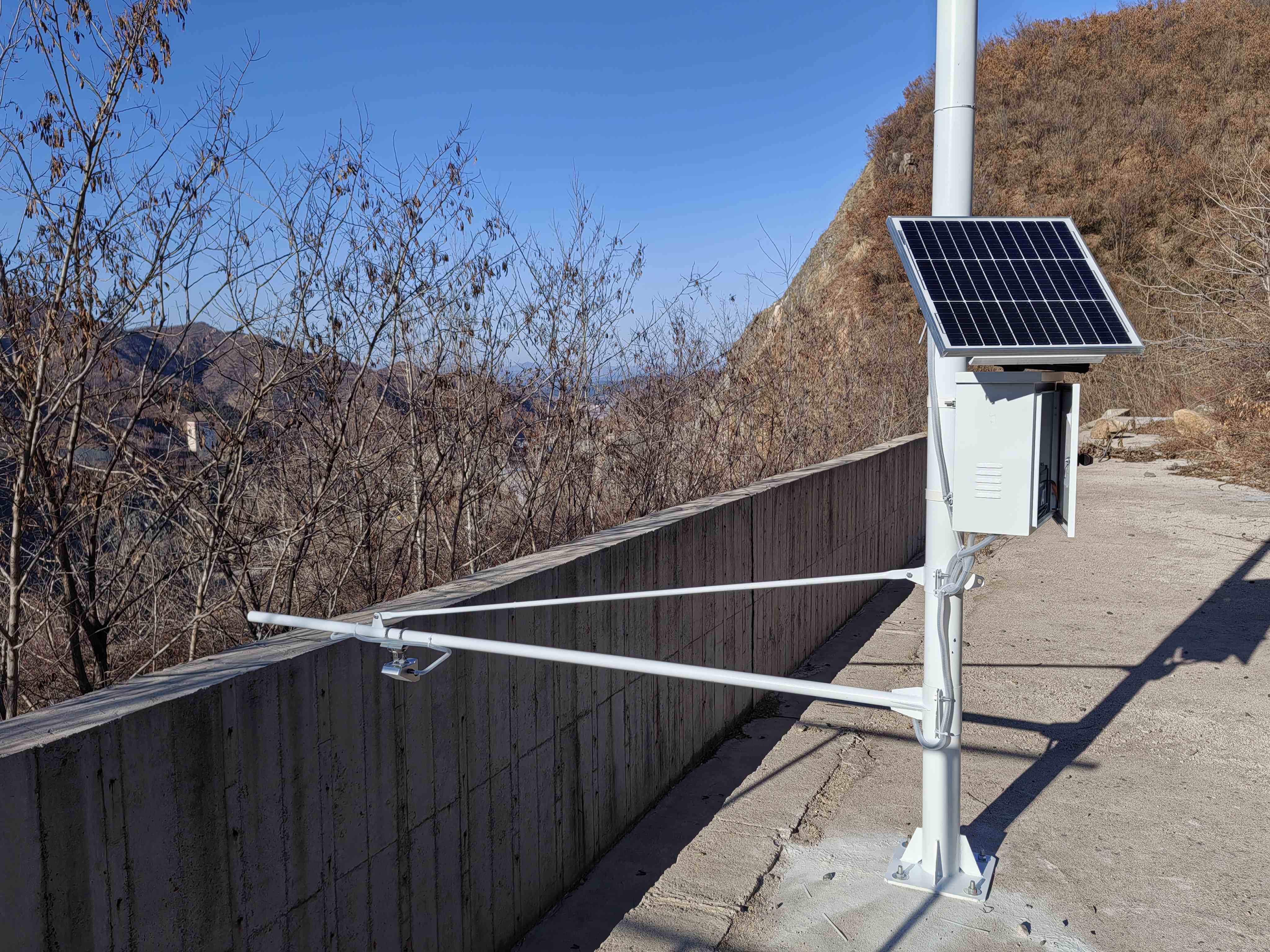

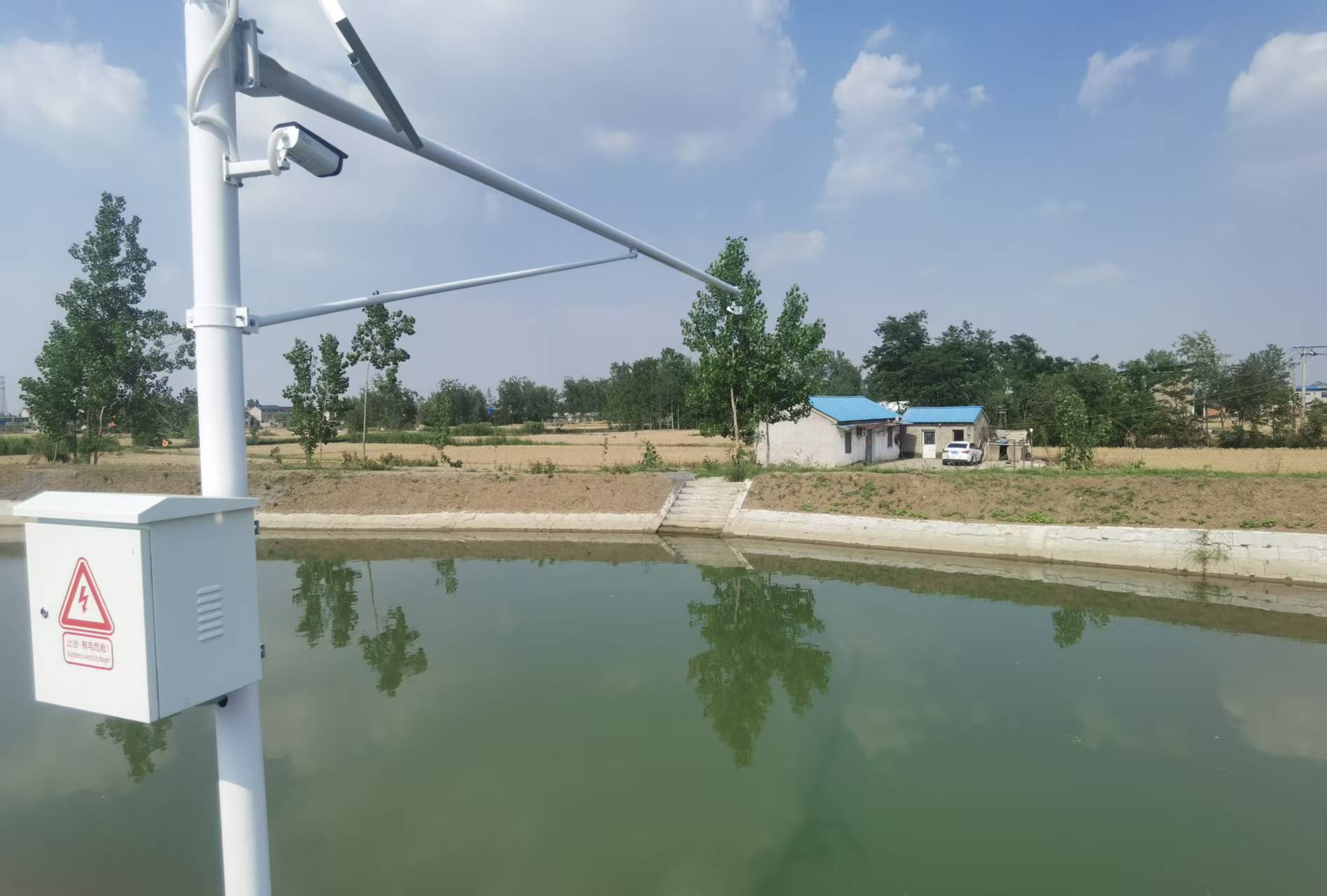

监测系统由 “传感器 + 终端机 + 平台” 构成:镀锌钢管走线、专用支架固定设备,机箱内置控制器与防雷模块;遥测终端机支持 “一包多投”,可向 4 个中心站传数据,信道互为备份;配套云平台(如德希云平台)能实现站点管理、实时数据查看、历史曲线导出,免费向用户开放基础功能,自建平台可通过 SL651-2014 规约解析数据,确保数据全周期可追溯。

五、现存挑战与优化方向

当前应用中,水面泡沫易干扰回波信号,需通过调整安装角度或增设反射板改善;低温、暴雨等极端天气下,需加强天线防凝露检查以保障数据连续。未来,基于雷达数据与图像解析的 AI 流量识别技术正研发,将进一步提升监测智能化水平。

作为生态流量监测的核心装备,雷达流量计通过精准参数、多场景适配与系统集成,为水生态保护提供技术支撑,其持续迭代将助力流域生态监管效能提升。
