在射频系统调试中，混频器主要用于实现射频信号与本振信号的频率变换，端口隔离度是关键指标。射频端口与本振端口之间隔离度不足，本振信号会大量泄露到射频端口。泄露出去的本振信号，遇到外部天线、馈线、滤波器产生反射，反射信号回到混频器射频口，再次和本振信号发生混频，该现象称为自混频。自混频会产生大量杂散频率分量，抬高中频输出杂散电平，恶化接收系统信噪比。

自混频的产生机理其实很直接。理想情况下，混频器的射频口和本振口是相互隔离的，本振信号只去往混频管，射频信号也只去往混频管。但在实际器件中，由于内部电路的寄生参数、封装结构以及PCB布局的耦合，本振信号会有一部分泄露到射频口。这部分泄露的本振信号与外部输入的射频信号（或者射频端口本身的噪声）在混频器内部相遇，发生混频，最终在中频端产生一个直流或低频分量。这个分量的大小，直接取决于射频口与本振口之间的隔离度指标。隔离度越差，泄露的本振功率越大，自混频产生的直流偏置就越严重。

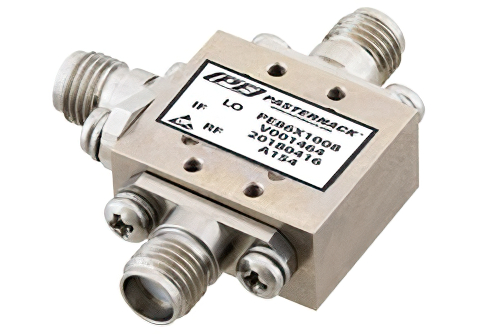

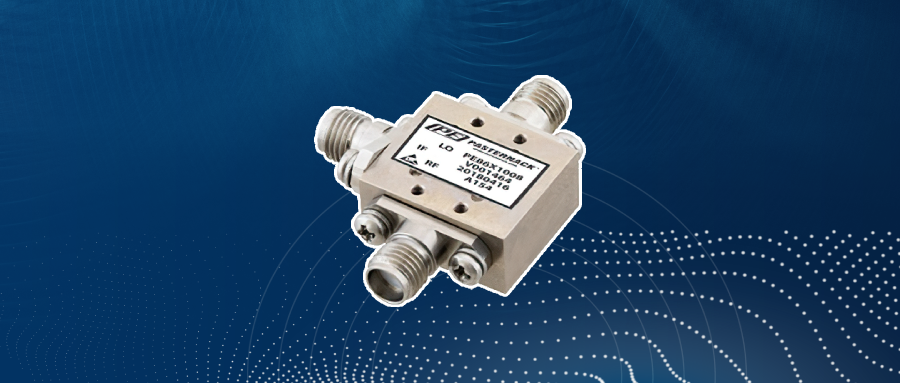

双平衡混频器，5 GHz - 20 GHz，中频范围DC - 3 GHz，本振功率 +20 dBm， 现场可更换，SMA

排查这个问题，可以按照下面的步骤。第一步是确认现象。断开射频端口外部天线、馈线，射频端口直接接 50Ω 匹配负载，观察中频输出杂散。如果杂散明显下降，说明是外部反射造成自混频。第二步是验证隔离度。频谱仪接射频端口，测量本振信号泄露电平，评估射频 本振隔离度是否符合器件手册。第三步是检查外部布局。改变本振输入功率，观察杂散变化，确认杂散和本振相关。检查混频器供电、偏置电路，供电异常会破坏内部平衡，直接拉低端口隔离。

解决思路要从源头入手。如果是器件选型问题，可以考虑更换隔离度指标更好的型号。如果是布局问题，重点优化本振和射频走线的隔离，增加地过孔屏障，必要时在本振路径上加隔离器或衰减器来抑制泄露。另外，在中频输出端加一个隔直电容也是常用手段，可以滤除自混频产生的直流分量，但要注意电容的截止频率不能影响有用信号的带宽。

自混频在零中频接收机中影响尤为突出，因为有用信号就在基带附近，直流偏置会直接淹没小信号。即便在超外差架构中，严重的自混频也会抬高系统的噪声基底，降低动态范围。所以这个指标在方案评审阶段就要重点关注，不能等到联调时再补救。
