一、适用标准与设备定位
本设备核心对标GB 8181-2025《消防水枪》（2025-08-01 发布，2026-08-01 正式实施）全套试验方法条款，同步兼容 GB/T 4208 IPX5/IPX6 喷射防水、EN 15181、NFPA 1964 国内外消防水枪检测规范，是各类低压、中压、高压直流喷雾消防水枪出厂全检、3C 型式认证、CNAS 第三方消防装备实验室、研发性能定型专用综合测试试验台。
新版 GB 8181-2025 大幅提升水枪喷射性能、密封耐压、操作耐久、高低温环境适配指标，传统简易供水测试装置压力波动大、流量无闭环控制、无法同步采集射程 / 喷雾角 / 操作力矩多维度数据，不能满足新标准认证溯源要求。本试验台采用闭环恒压供水、三维伺服喷射定位、多通道同步传感采集系统，一站式完成国标规定喷射射程、流量、喷雾角度、密封耐压、往复操作耐久、跌落冲击配套喷射复核全项试验，整套工况参数、原始曲线、影像记录完全符合标准评审归档要求，检测报告可直接用于消防产品强制性认证审核。

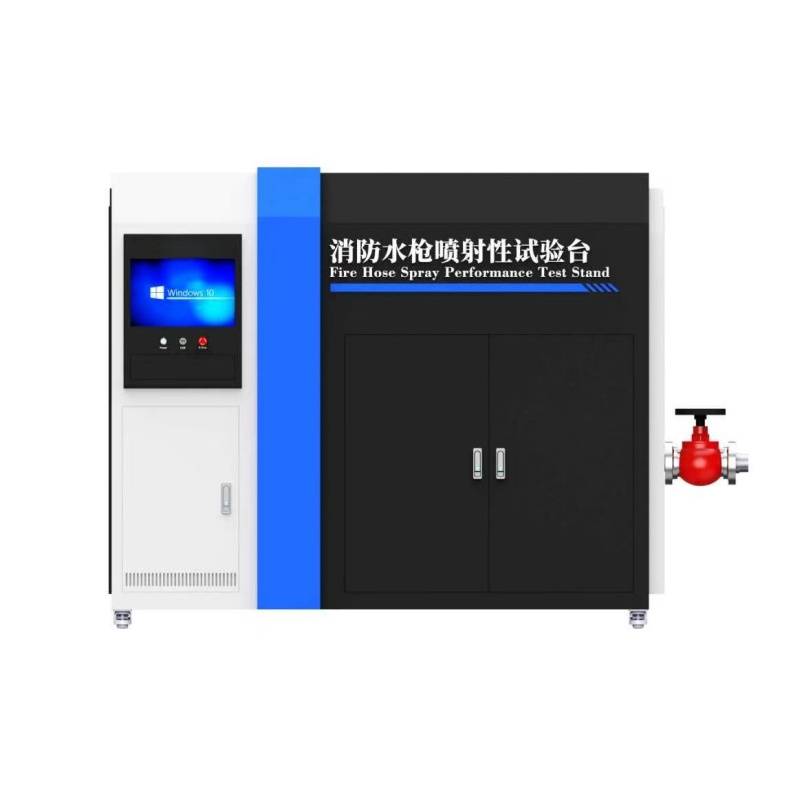

水枪喷射测试试验台
二、GB 8181-2025 标准测试工作原理
试验台搭建稳压精度 ±2% 的闭环供水动力系统，压力测量精度 1.5 级、流量测量精度≤±1%，覆盖低压 1.6MPa、中压 2.5MPa、高压 4.0MPa 全规格水枪额定压力区间。
喷射性能基础试验原理
将待测消防水枪标准工装夹持固定，伺服三维调节机构精准定位喷射高度、俯仰角度、水平转角，激光测距阵列自动采集直流密集射流有效射程、喷雾覆盖半径；高清高速摄像配合三色标准挡板，自动测算喷雾扩散角；电磁流量计实时锁存额定压力下标准流量，记录模式切换（直流 / 喷雾）前后射程衰减率，满足新标准模式转换射程变化率≤15% 强制判定要求。
密封耐压性能试验原理
分开关关闭、出水端封堵两大工况，30～60s 匀速升压至水枪最大工作压力，持续保压 2min，压力传感器全程监测压降，判定枪身、阀组、接口无渗漏、无永久形变；额外支持 2 倍额定压力静水压强化试验，考核承压结构强度。
往复操作耐久喷射验证
伺服机械抓手模拟人手反复开关、直流 / 喷雾模式切换，完成国标 300 次往复操作循环，循环结束后复测喷射流量、射程、密封性能，验证无卡滞、无渗漏、操作力矩不超标（≤15N・m）。
复合工况配套喷射复核
可搭配高低温箱、跌落工装联动，完成 - 30℃～+55℃高低温存放、1.8m 跌落冲击后，立即上机开展喷射性能复测，核查极端环境、跌落冲击后水枪喷射功能完整性。
整套试验全程毫秒级同步采集水压、流量、射程、力矩、喷雾角度数据，所有工况可一键复现，消除人工操作变量，试验数据永久存储可追溯。

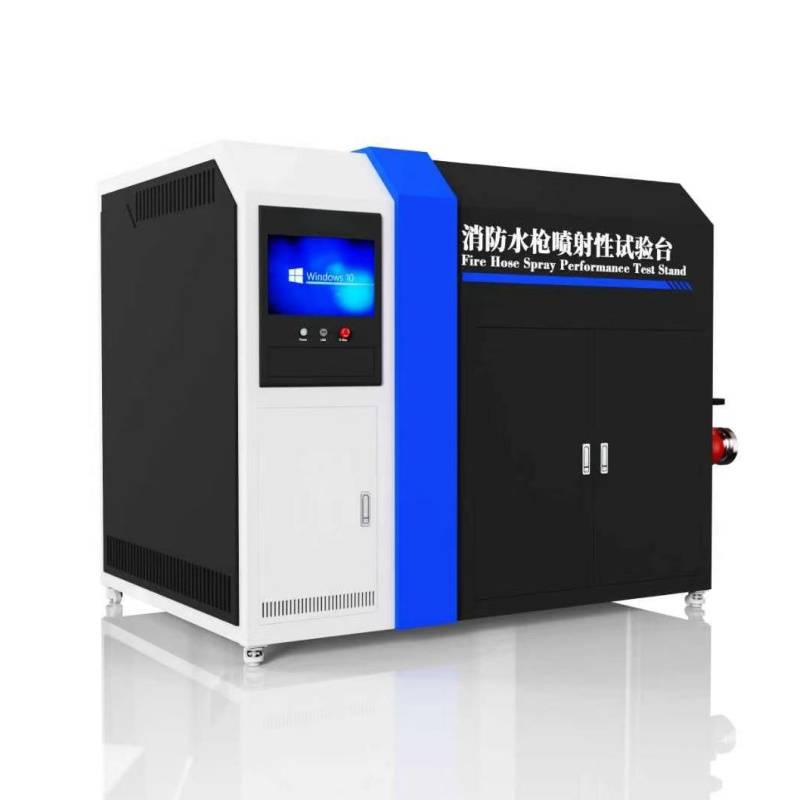

水枪喷射测试试验台
三、整机主体结构组成
闭环恒压变频供水动力系统
多级不锈钢增压水泵搭配稳压储能罐，供水压力 0～4.8MPa 连续可调，稳压闭环实时补偿压力波动；管路内置精密水过滤单元，杜绝杂质堵塞水枪喷嘴；配备旁路自动泄压、缺水保护、超压声光报警；配套循环水箱、回流过滤管路，试验用水闭环回收，降低长期耗材成本。压力、流量双高精度传感实时反馈调节，完全匹配 GB 8181-2025 装置精度要求。
三维伺服喷射定位与夹持工装总成
三轴伺服移动支架，喷射高度、俯仰角 0°～90°、水平旋转 0°～360° 电动调节，重复定位误差≤0.1°；模块化快速装夹工装，适配直流、喷雾、多功能、泡沫全类型消防水枪，夹持不损伤枪体镀层；配套标准化力矩检测夹具，自动采集开关、模式切换操作力矩数值。
多维度同步数据采集单元
集成激光测距射程检测模块、高速图像喷雾角识别系统、压力 / 流量传感器、扭矩力矩采集单元；全程同步记录水压、瞬时流量、稳定流量、直流射程、喷雾射程、喷雾扩散角、操作力矩、保压压降；外置高清摄像系统完整留存喷射水柱形态视频，用于认证资料存档。
工业触控 PLC 智能测控系统
10 寸中英文触控操作终端，内置完整 GB 8181-2025 国标自动试验程序，一键切换喷射性能、密封耐压、往复耐久、跌落后复核四类标准流程；自定义升压速率、保压时长、循环操作次数、试验判定阈值；试验结束自动汇总全套原始数据、动态曲线、测试录像，支持 U 盘导出 PDF 合规检测报告，可对接工厂 MES、实验室 LIMS 数据管理系统，满足 3C 认证审计追踪要求。
安全防护与配套辅助组件
整机全封闭防水试验腔体，钢化可视观察门带安全联锁，开门自动切断供水高压；底部大容量集水回流槽；配套标准跌落支架、高低温对接接口、喷嘴清理工装、标准压力校准块；整机漏电、过载、水压超限多重安全保护。
四、符合 GB 8181-2025 全套标准化检测项目
直流 / 喷雾喷射性能综合测试（国标核心必检项）
额定工作压力下测定稳定流量、直流密集射流有效射程、喷雾覆盖半径、喷雾扩散角度，自动核算模式切换前后射程变化率，区分低压、中压、高压水枪分级判定，出具量化喷射性能指标。
枪身密封性能耐压试验
关闭阀门保压、封堵出水口保压双工况检测，升压至额定最大工作压力稳压 2min，监测压力衰减、枪体各接头 / 阀座渗漏情况；可选 2 倍额定压力 5min 静水压强度验证，考核结构抗形变能力。
开关与模式切换往复耐久喷射试验
全自动 300 次直流 / 喷雾往复切换操作，耐久完成后复测流量、射程、密封、操作力矩，验证长期操作无卡滞、渗漏、力矩超标缺陷。
操作力矩专项检测
伺服扭矩传感器精准采集开关启闭、喷雾档位切换力矩，判定最大值不超过 15N・m，满足新标准佩戴手套操作便捷性要求。
跌落冲击后喷射复核试验
水枪 1.8m 自由跌落完成后，立即上机复测喷射流量、射程、密封性能，核查壳体无开裂、喷嘴无变形、无渗漏失效。
高低温环境后喷射性能验证（选配联动）
-30℃低温、+55℃高温存放处理后开展喷射全套测试，验证极端气候下喷射稳定性、密封无低温硬化渗漏。
喷嘴堵塞冲洗功能喷射测试
针对新标准导流式低压水枪冲洗功能，模拟杂质轻微堵塞工况，开启冲洗功能后复测喷射均匀度，考核自清洁性能。
五、适用检测产品与应用单位
适配检测试样
低压直流喷雾消防水枪、中压多功能消防水枪、高压灭火水枪、导流式带冲洗功能低压水枪、泡沫混合消防水枪，覆盖 GB 8181-2025 全部压力等级水枪品类。
适用单位
消防装备整机制造企业、消防器材 3C 认证实验室、各省市消防产品质量检验院、第三方消防装备 CNAS 检测机构、消防装备材料研发实验室、应急救援装备研究院。
