长期以来，我国半导体高端检测设备市场被欧美日品牌垄断，尤其是3D超景深显微镜这类核心检测设备，不仅采购成本高昂、维护周期漫长，核心技术被“卡脖子”，更存在检测参数适配性不足、数据安全无保障等痛点，严重制约我国半导体产业自主可控进程。如今，国产力量强势崛起——舜宇光学自主研发的DMS系列3D超景深显微镜，以全核心技术自研、全场景适配、全流程高效的优势，打破国外垄断，成为半导体从业者的“检测利器”，既响应国家政策导向，更以高性价比、高适配性，助力企业降本增效、提升核心竞争力，成为半导体检测国产化替代的优选。
政策赋能：半导体检测国产化，已是必行之路
半导体产业作为国民经济的核心支柱，其自主可控水平直接关系国家科技安全。近年来，国家层面持续加码半导体检测领域扶持，明确推动高端检测设备国产化替代，为行业发展指明方向：2023年中共中央、国务院印发《质量强国建设纲要》，明确提出强化半导体等关键领域质量管控，推动检测技术与设备创新；2018年国家统计局将“检验检测认证”纳入战略性新兴产业领域清单，2017年国家发改委更是将“检验检测”纳入战略性新兴产业指导目录，持续加大政策与资金扶持力度。
据行业数据显示，我国半导体量/检测设备国产化率仍低于5%，其中高端3D超景深显微镜国产化率不足3%，核心市场被美国Q-LAB、德国Weiss Technik、日本Suga等国外品牌占据[1]。这种依赖进口的现状，不仅让企业承担高昂的设备采购与维护成本（进口设备年均维护费用约为采购价的15%），更存在核心检测数据泄露、供应链不稳定等潜在风险，与我国半导体产业高质量发展的需求严重不符。
在此背景下，舜宇DMS系列3D超景深显微镜的全面落地，既是响应国家政策导向的重要举措，更是填补国内高端半导体检测设备空白、推动国产化替代的关键突破，为我国半导体产业自主可控筑牢检测防线。
行业痛点：传统检测设备，拖慢半导体研发与量产节奏
半导体检测场景复杂多样，从芯片封装的焊脚、金线检测，到晶圆刻蚀的细微缺陷识别，再到IMC层、栅线高度的精准测量，对显微镜的景深、倍率、分辨率、操作便捷性提出了极高要求。而当前行业内使用的传统显微镜及进口超景深设备，普遍存在诸多痛点，严重影响检测效率与精度：
一是传统显微镜“先天不足”，无法满足立体检测需求。传统体视显微镜虽有大视野、大景深优势，但倍率低、分辨率差，无法捕捉芯片细微缺陷；金相显微镜虽能实现高倍率观测，却存在小视野、小景深的短板，表面凹凸不平、立体结构复杂的样品无法一次拍清，局部不在焦平面的问题突出，难以完成精准的3D形貌分析。
二是进口设备“水土不服”，适配性与性价比双低。进口3D超景深显微镜最高倍率普遍局限于5000X以内，无法满足半导体高端检测的高倍率需求；且操作复杂、售后响应慢（平均售后周期超过7个工作日），维护成本高昂，同时其检测参数的设计的基于欧美半导体生产标准，难以适配我国三代、四代半导体的特殊检测需求。
三是检测效率低下，拖累量产进度。传统检测设备多为纯手动操作，倍率切换繁琐、测量流程复杂，且无法实现自动拼接、智能分析，一张完整的芯片缺陷检测报告往往需要数小时才能完成；同时照明方式单一，难以拍出清晰的检测图像，易导致缺陷误判，影响产品良率。
对于半导体企业而言，检测效率低、精度不足，意味着研发周期延长、量产良率下降、成本增加——而舜宇DMS系列3D超景深显微镜，正是为解决这些痛点而生，以全维度技术优势，重构半导体检测流程。
国产标杆：舜宇DMS系列，解锁半导体检测新范式

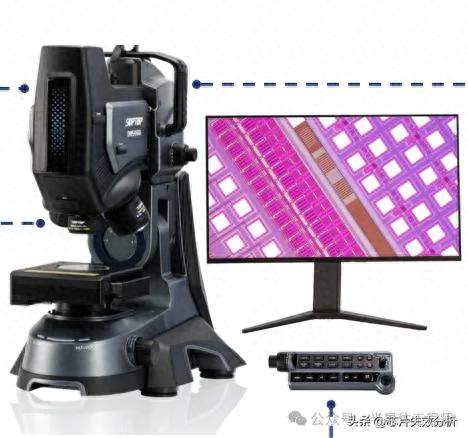

作为光学领域的国产龙头企业，舜宇光学依托多年技术积淀，自主研发的DMS系列3D超景深显微镜，实现了核心技术100%自研，涵盖相机、光机系统、软件三大核心模块，打破国外技术封锁，其综合性能不仅全面超越国内同类产品，更在多项核心参数上碾压进口设备，完美适配半导体全场景检测需求，成为半导体从业者的“首选检测设备”。
全核心自研，筑牢国产化根基
舜宇DMS系列最大的优势的在于“全产业链自主可控”，彻底摆脱对国外核心技术的依赖，从根源上保障检测数据安全与设备稳定运行：
1. 自研相机：搭载1200万高分辨率相机，ISP算法自主研发，高动态范围达80dB，帧率高达60fps，色彩还原精准，能清晰捕捉芯片细微缺陷，避免因成像模糊导致的误判，同时支持实时成像，大幅提升检测效率[2]。
2. 自研光机系统：采用长工作距复消色差设计，光源内置，大幅提升物面照度及照明均匀性；搭载大变倍比、高分辨率物方远心连续变倍系统，搭配专用APO系列远心物镜，成像无畸变，全变焦范围内畸变率<1%，搭配高精度传感器时可实现亚微米级测量误差，满足计量级检测需求。
3. 自研软件：支持自定义绘制区域拼接，最大可实现100000×100000像素的图像拼接，大幅提升拼接效率；内置清洁度、粗糙度分析、颗粒计数等多种分析功能，支持焦点追踪，实现画面实时保持清晰，同时可提供定制化软件开发服务，适配企业个性化检测需求。
硬核参数+全场景适配，覆盖半导体全流程检测
舜宇DMS系列涵盖高分辨率款、单筒款、金相款、大平台款等多个型号，核心参数全面领先，可完美覆盖半导体研发、生产、检测全流程，解决不同场景的检测痛点：
1. 倍率范围全覆盖，兼顾宏观与微观：高分辨率款DMS1000支持20X-7500X快速倍率切换，一键操作即可实现从宏观整体观测到微观缺陷识别的无缝切换，无需更换镜头，大幅降低设备配置成本；单筒款DMSZoom20/DMSZoom100覆盖20x-200x和100x-1000x光学变焦，DMSZD支持20x至2000x观测，适配不同精度检测需求[2]。
2. 3D重构+多模态成像，破解立体检测难题：采用多层聚焦成像+自研3D重构算法，可生成全视野清晰的2D图像，同时构建可量化分析的3D立体模型，完美还原样品三维结构，解决传统显微镜“拍不清、测不准”的痛点；支持明场、暗场、偏光、DIC、斜照明等多种成像模式，可实现±90°摆臂旋转、载物台旋转，全方位观察样品，尤其适合芯片焊脚、孔侧壁、导线框架断口等复杂结构的检测。
3. 智能高效，大幅提升检测效率：搭载高精度电动平台，支持独立部件控制，可实现程式化操作，解放双手；具备景深融合、自动对焦、自动拼接功能，只需移动载物台，即可瞬间实现景深合成，拼接图像清晰无拼接痕迹；内置智能测量功能，支持跨视野测量、自动识别测量对象，可完成2D尺寸测量、3D轮廓测量、颗粒计数等多种任务，测量精度高、速度快，一键生成专业检测报告，将检测时间缩短至原来的1/5[2]。
4. 灵活适配，满足多样化需求：单筒款采用紧凑结构设计，镜头总重<991g，长度仅328mm，适合空间受限的嵌入式系统（如机器人手臂末端）；大平台款搭载大理石机架，抗振稳定性强，电动平台最大行程可达330mm×330mm，可满足大尺寸样品观测；金相款支持五轴电动控制，配备专业金相分析软件，适配半导体材料金相检测需求。
参数硬碰硬，国产设备全面碾压进口

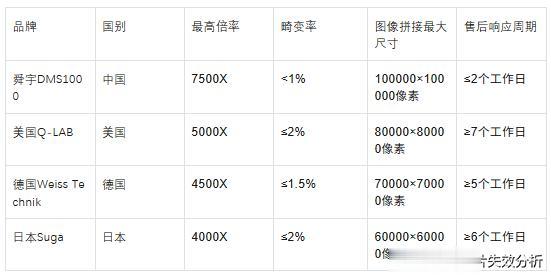

以下是舜宇DMS系列与国外主流3D超景深显微镜的核心参数对比，数据直观彰显国产设备的技术优势，更能体现高性价比：
从参数对比可以看出，舜宇DMS系列在核心性能上全面超越国外同类产品，同时售后响应更快、性价比更高——进口设备采购价普遍在50-100万元，而舜宇DMS系列采购价仅为进口设备的1/2-2/3，年均维护费用不足采购价的5%，大幅降低企业检测成本。
国产化价值：不止于替代，更在于赋能企业升级
舜宇DMS系列3D超景深显微镜的推出，不仅实现了高端半导体检测设备的国产化替代，更以技术创新赋能半导体企业降本增效、提升核心竞争力，其国产化意义体现在三个核心层面，更是半导体从业者选择它的关键理由：
其一，打破国外技术垄断，保障产业安全。此前，我国高端3D超景深显微镜核心技术被国外掌控，检测数据、设备维护均依赖国外企业，存在极大的安全隐患。舜宇通过全核心技术自研，实现了从相机、光机到软件的全产业链自主可控，打破了国外技术封锁，让我国半导体检测领域拥有了自主话语权，从根源上保障检测数据安全与供应链稳定。
其二，高性价比+高适配性，助力企业降本增效。相比进口设备，舜宇DMS系列采购成本低、维护成本低，同时操作便捷、检测效率高，可将半导体检测流程从数小时缩短至数十分钟，大幅提升研发与量产效率；其多样化的型号、可定制化的软件服务，能完美适配我国半导体企业的个性化检测需求，尤其适合三代、四代半导体的高端检测场景，助力企业提升产品良率、降低生产成本。
其三，响应政策导向，享受政策红利。当前，国家持续加大对半导体国产化设备的扶持力度，企业采购国产高端检测设备可享受税收减免、资金补贴等多项政策优惠。选择舜宇DMS系列，不仅能实现设备国产化替代，更能助力企业贴合政策导向，抢占产业发展先机，提升企业市场竞争力。
实战验证：全场景赋能，成为半导体企业首选
目前，舜宇DMS系列3D超景深显微镜已广泛应用于半导体全场景检测，成为中芯国际、北方华创、华为等国内龙头半导体企业的核心检测设备，同时适配高校、科研机构的研发检测需求，实战效果获得行业高度认可：

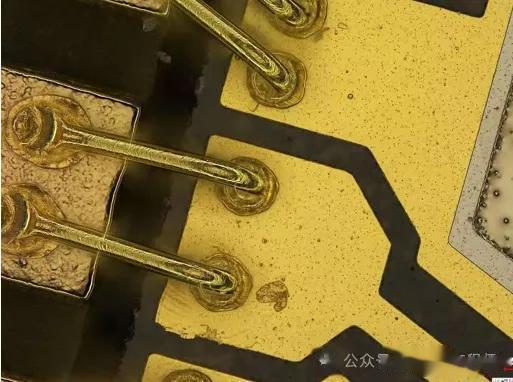

在芯片封装检测中，可实现焊脚倾斜观察、金线长度/高度测量、IMC层测量与占比分析，检测精度达亚微米级，有效避免金线焊点偏移、焊脚破损等缺陷，将封装良率提升8%-12%；在晶圆检测中，通过DIC成像模式可清晰观测晶圆刻蚀细节、栅线高度，借助3D重构功能还原晶圆表面形貌，助力研发人员优化刻蚀工艺；在导线框架检测中，可快速识别断口、毛刺等缺陷，通过颗粒计数功能统计缺陷数量，为生产工艺优化提供精准数据支撑[2]。
无论是半导体研发阶段的细微缺陷识别、工艺优化，还是量产阶段的批量检测、良率管控，舜宇DMS系列都能高效胜任，以“精准、高效、便捷、高性价比”的优势，成为半导体从业者提升核心竞争力的“利器”。
结语：国产检测崛起，助力半导体产业突围
半导体产业的自主可控，从来不是单一环节的突破，而是从设计、制造到检测的全链条国产化。3D超景深显微镜作为半导体检测的核心设备，看似是“小众器械”，却承载着芯片良率与产品可靠性的“生命线”，是国产替代进程中不可或缺的重要一环。
舜宇DMS系列3D超景深显微镜的落地，不仅打破了国外高端检测设备的垄断，更以全核心自研、全场景适配、高性价比的优势，为半导体从业者提供了“国产化替代”的最优解——既响应国家政策导向，又能切实帮助企业降本增效、提升检测精度，助力我国半导体产业从“造得出”向“造得好、造得精”跨越。
对于半导体从业者而言，选择舜宇DMS系列，不仅是选择一款高性能的检测设备，更是选择一份国产化的底气、一份成本优势、一份效率保障。如果您所在企业有半导体检测需求，可联系舜宇光学李阳1375二三23128，官网：www.sunnyoptical.com），获取定制化检测解决方案，解锁半导体检测新效率，共赴国产半导体产业高质量发展之路！
