一、安装前准备

1.1、安装操作应确保安全，由专业人员配备安全劳保用品进行，采用符合规范的设备、材料、工具。

1.2、对壁挂炉进行开箱检查，核对型号、检查外观有无破损、配件是否齐全。如有问题，请勿使用设备，并联系供应商。

二、测量定位

2.1、壁挂炉必须安装在厨房、封闭阳台、设备间等通风良好的地上楼层室内区域，不得安装在卧室、客餐厅、浴室等居住房间，不得安装在楼梯、安全出口的5米以内，不得安装在室外或与室外直接相通的室内区域，如未封闭的阳台等。

2.2、安装位置应具备自来水、电源、燃气条件，壁挂炉宜安装在距离燃气表不远的位置。

2.3、挂装墙壁应为平整竖直的实体墙，必须可承受壁挂炉及附属设施含水的重量。

2.4、安装位置应远离易燃物、腐蚀性气体，避开燃气灶具等其他热源。

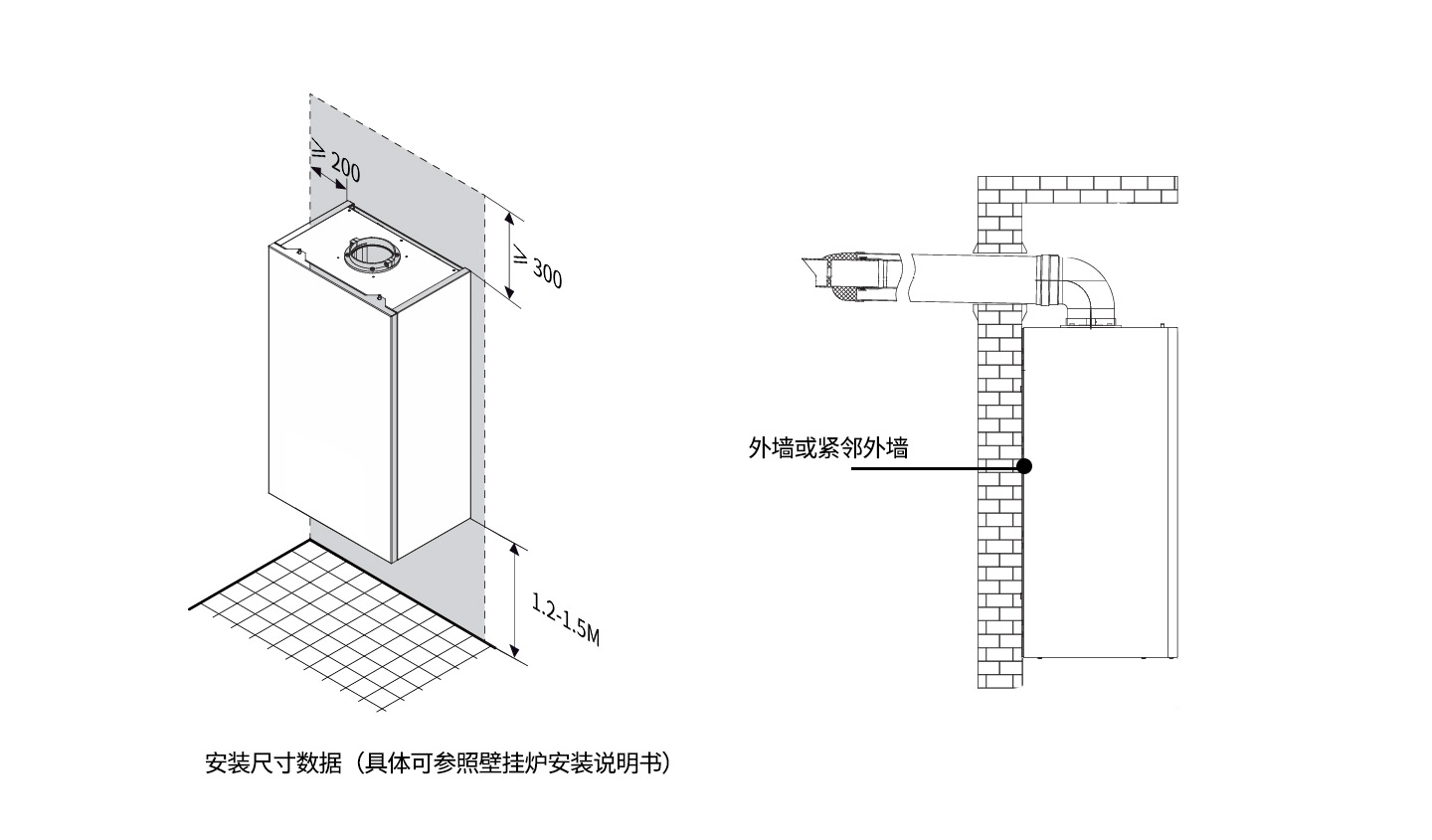

2.5、安装位置应为外墙或紧邻外墙，方便排烟管道引至室外。

2.6、测量定位应在装修的水电进场前，根据壁挂炉安装说明书安装尺寸数据，或安装定位尺寸板（如有），确定并标记壁挂炉、各水管、燃气管及插座位置和规格，插座位置应高于壁挂炉底部或配备防水罩；确定烟道打洞位置和挂架钻孔位置，以十字线标记中心点，挂架孔应在同一水平高度。烟道孔洞应尽量避免承重墙。将定位结果对业主及装修公司或水电安装师傅进行交底。

2.7、壁挂炉安装高度应确保方便用户操作使用，壁挂炉底部高度一般距离地面1.2-1.5m，如有特殊需求则进行适当调整。

2.8、如安装壁挂炉或采暖系统智能化控制设备，需要额外电源插座、预留暗埋线缆的，应在水电进场前对业主或装修水电人员交底，内容包括电源插座位置、插座规格、埋线线路起点终点、线缆规格、线头预留长度。

2.9、空间要求：壁挂炉周围必须留有足够的操作空间，上方≥300mm，下方≥300mm，左右两侧≥200mm。

三、钻孔打洞

3.1、根据烟道孔洞和壁挂炉挂架定位结果，在墙上打洞或钻孔。烟道孔洞尺寸、数量按壁挂炉说明书或厂家要求确定，同轴烟道洞口尺寸应与烟道尺寸匹配并略大于外烟道口径，一般ϕ60/100烟道打洞ϕ120左右，ϕ80/125烟道打洞ϕ145左右。

3.2、如水电进场前的烟道孔洞和挂架孔定位，被墙面装修如瓷砖覆盖，或水电进场前未进行这两项定位，则挂装壁挂炉前重新定位烟道孔洞和挂架孔位，并确保与已预留的水管、燃气管相适应。

四、挂装锅炉

4.1、安装挂架：用膨胀螺丝将壁挂炉挂架固定在墙上，用水平尺找平，确保挂架固定牢靠。

4.2、挂装锅炉：将壁挂炉平稳挂上挂架，确保牢固、无晃动、炉身无明显倾斜。

五、烟道安装

5.1、采用强制排烟平衡式烟道，同轴烟管或分离双管，烟管口径按壁挂炉原装或说明书要求使用。同轴烟道常见规格有ϕ60/100和ϕ80/125两种。

5.2、烟道总长度不应超过壁挂炉允许的最大值，水平烟管长度一般不超过4m。用水平尺确保2-3°的坡度，常规炉坡向烟道出口（内高外低），防止雨水/冷凝水倒灌；冷凝炉坡向锅炉（内低外高），并在排烟口设置防雨帽。

5.3、竖直烟管长度如超过250mm（北方）、500mm（南方），应在壁挂炉烟道接口处安装冷凝水收集器，将冷凝水收集后排出，避免冷凝水流入锅炉。冷凝壁挂炉自带冷凝水排水接口。

5.4、烟道弯头等效长度：45°弯头等效0.5m直管，90°弯头等效1m直管，多个弯头累加计算。

5.5、烟管连接处必须用专用铝箔胶带密封好，防止废气泄漏到室内。

5.6、烟道口位置：

（1）伸出墙外的长度符合规范和排烟进气的要求，进气口距离墙面应不小于300mm，侧面有墙时距离应大于300mm，上方有屋檐时烟道应伸出屋檐；

（2）排烟口应远离门窗、新风口、空调外机等设备，距离至少0.6m；

（3）同一墙面有多个壁挂炉排烟管时，相邻烟管应相距至少1m或错开朝向；

（4）严禁将烟管口插入非壁挂炉专用的公共烟道。

5.7、烟道墙孔严禁堵死，要能晃动，采用橡皮圈内外扣住，为维修时拆除烟道预留活动量。

5.8、同轴烟道内外管均必须安装到位，插入搭接部分不少于30mm，确保连接牢靠。

六、水管连接

6.1、水管连接前，应按壁挂炉说明书，核对各接口顺序，防止管道接错。

6.2、壁挂炉连接的水管，可采用不锈钢波纹软管或PP-R管或金属硬管连接，冷凝水排水管采用塑料管。

6.3、所有水管接口必须使用生料带或管螺纹密封胶密封好，严格检漏，杜绝滴水、漏水。

6.4、所有螺纹连接必须紧固到位，但不可用力过猛。所有水管应无弯头或尽可能减少弯头。

6.5、水管部件安装：管件口径和螺纹内外丝应按壁挂炉和说明书确认，壁挂炉接口一般为内螺纹。壁挂炉的自来水进水管和采暖回水管上均应安装过滤器，如为Y型过滤器则避免安装在竖直管段上。

（1）自来水（冷水进水）管：安装开关球阀，口径尺寸一般均为1/2”（DN15）；

（2）生活热水管：安装开关球阀，口径尺寸一般均为1/2”（DN15）；

（3）采暖供回水管：均应安装开关球阀，口径尺寸一般均为3/4“（DN20）；

（4）如壁挂炉为冷凝炉则需增加相应的塑料冷凝水排水管和燃气过滤器，并使冷凝水排水管保持一定竖直度，而不能水平或接近水平走向，且不得存在回弯，确保冷凝水可顺利排入厨房、卫生间或阳台的地漏或专用下水管。如壁挂炉为带有生活热水回水接口的系统炉，则需增加相应生活热水回水管（管件、口径与生活热水管相同）。

七、燃气连接

7.1、燃气类型应满足壁挂炉要求，一般为12T天然气。如为其他气源，请与供应商联系。

7.2、燃气表应符合壁挂炉供气要求：家庭最大总耗气量宜为燃气表最大流量的20%-70%，查询壁挂炉、燃气灶、燃气热水器等参数，以此确定燃气表选型。参考经验选型：18kW壁挂炉选G1.6燃气表，24kW、28kW壁挂炉选G2.5燃气表，32kW、36kW壁挂炉选G4燃气表。

7.3、燃气管应使用带螺纹接头的金属管道或燃气专用铝塑复合管或燃气专用不锈钢波纹软管，并安装燃气球阀，燃气管和球阀口径应与壁挂炉燃气接口口径匹配，尺寸一般为3/4“（DN20）。燃气管不得采用橡胶管。如燃气公司另有合理规定，从其要求。

7.4、燃气管道应固定牢靠，走向横平竖直，长度不超过1米，应无弯头或尽可能减少弯头。

7.5、冷凝壁挂炉燃气管必须安装燃气过滤器。

7.6、确保燃气管道和管道接头均密封良好，无漏气现象。

八、电气连接

8.1、电源规格：连接至可靠接地的220V三孔插座，插座高度应高于壁挂炉底部或配备防水罩，电源线与水管、燃气管不得交叉缠绕或捆绑。

8.2、线路：确保火线、零线、地线连接正确，可使用电源极性检测器检查壁挂炉要连接的插座。

8.3、如壁挂炉为系统炉，需安装水箱感温线，连接壁挂炉电脑板与水箱感温探头。线长有一定限制，一般在8米左右，壁挂炉与水箱应就近安装，距离不超出线长的空间范围。

8.4、安装智能伴侣等智能控制设备的，按相关要求连接电源线、信号线及网络。

九、运行调试

9.1、系统注水：确认系统各处的排气阀均已打开（包括壁挂炉水泵排气阀、分集水器自动排气阀、暖气片放气阀），打开壁挂炉采暖供回水阀门、采暖末端阀门（地暖分集水器阀门、暖气片阀门）、壁挂炉自来水进水阀门，打开壁挂炉补水阀（旋钮），观察壁挂炉水压表，压力达到1.5-2Bar时，关闭壁挂炉补水阀（旋钮）。冷凝壁挂炉还需对冷凝水回收虹吸管进行注水（水封），避免烟气通过虹吸管回流，虹吸管内注水液位宜在约3/4处。如有生活热水箱，则打开水箱的排气阀、自来水龙头进行注水，水满停止。

9.2、系统注水宜缓慢进行，有利于减少气泡进入系统。如地暖各回路依次开阀注水而不同时注水。

9.3、确认燃气已输送到户后，打开燃气入户阀和壁挂炉燃气球阀，用燃气检漏仪或肥皂水对所有燃气接口进行泄漏检查，确保无任何气泡产生。

9.4、接通壁挂炉电源，观察控制面板显示是否正常。

9.5、点火测试：启动采暖模式，观察锅炉能否正常点火、燃烧。

9.6、排气：在采暖运行状态下，打开系统各处排气阀进行排气，直至排气阀微微出水时关闭。需要确认开启的排气阀包括：壁挂炉水泵排气阀、暖气片排气阀、分集水器排气阀。排气完毕后查看水压是否稳定在正常范围（通常1.2-2Bar）。

9.7、参数设置与功能测试

（1）参数设置：根据客户需求和散热末端类型，设置采暖水温、生活热水水温、工作模式等。

（2）功能测试：

①采暖功能：观察燃烧状态，检查各暖气片/地暖是否均匀发热。

②生活热水功能：打开热水龙头，测试水温稳定性和出水流量。

③检查排烟：观察烟道排气是否通畅。

9.8、如遇故障或异常问题，查看壁挂炉说明书上的故障代码解释，并及时联系售后。常见问题解决：

（1）问题1：压力持续下降 -> 对策：检查系统是否有漏水点。

（2）问题2：点火失败 -> 对策：检查燃气阀门是否开启，气源是否正常。

（3）问题3：运行噪音大 -> 对策：检查系统是否排气彻底，水泵是否有空气。

十、验收交付

10.1、填写单据：完整填写安装调试单和保修卡，请客户签字确认，并回传雅克菲公司。

10.2、现场教学：

（1）向客户讲解如何开关机、调节温度、查看压力，如有智能控制软硬件则告知用户用法。

（2）告知日常注意事项（如压力过低如何补水、简单故障复位等）。

（3）向用户提供售后服务电话，以及通过雅克菲微信公众号查看使用帮助的方法。

10.3、现场清理：安装完毕后，清理现场所有杂物和垃圾。
