工业级脉冲输出模块是工业自动化、运动控制、物联网系统中的核心执行组件，其功能特点围绕工业现场的精准控制、稳定运行、抗干扰能力三大核心需求设计，与民用级模块的本质区别在于对严苛环境的适配性和控制精度的可靠性。

一、核心输出性能：精准可控，适配多样化运动控制需求

1.宽范围脉冲频率调节

支持从400HZ-40KHZ脉冲频率的连续可调，覆盖低速送料、高速定位等不同场景，例如：低频控制传送带调速，高频控制步进电机高速走位。

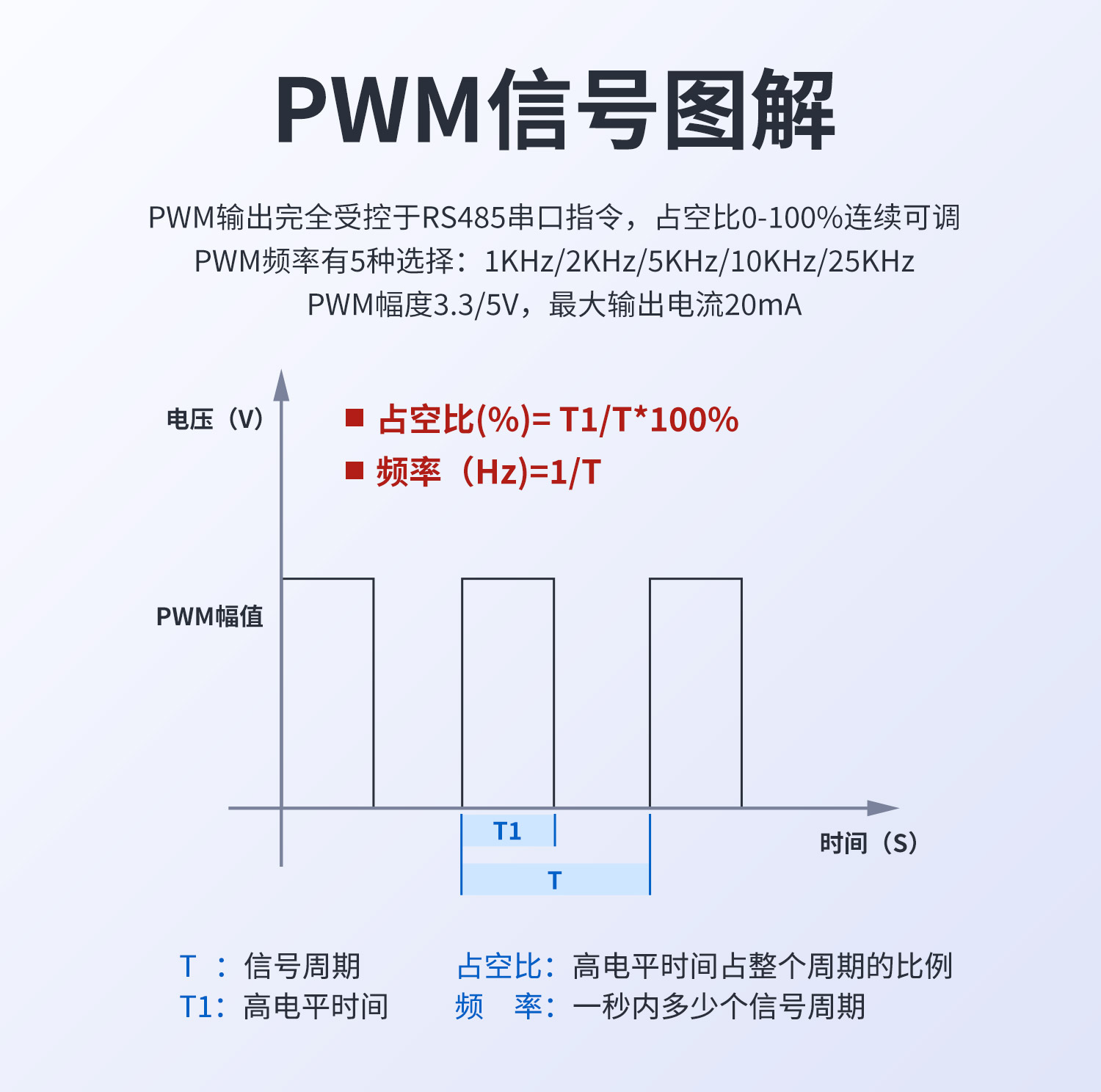

2.高精度脉冲参数配置

脉冲频率精度≤0.5‰，占空比可在0%~100%范围内自由调节;支持定长脉冲输出(精准控制脉冲总数)和连续脉冲输出(持续调速)，满足定位控制与速度控制的双重需求。

3.多模式输出适配主流运动控制协议

标配工业领域通用的脉冲输出模式，支持Modbus通讯。PWM脉冲输出可直接用于变频器调速、电磁阀开度控制、灯光亮度调节等场景。

4.多通道同步输出能力

支持2路、4路、8路等多通道设计，且通道间同步误差≤1μs，满足多轴联动控制需求，例如数控机床的XYZ三轴联动、自动化生产线的多工位同步动作。

二、工业级环境适应性：无惧严苛现场，稳定运行不中断

1.强抗干扰设计，杜绝信号失真

-输出端采用光电隔离技术(隔离电压≥2500VAC)，有效隔离工业现场的浪涌、静电、电磁干扰，防止脉冲信号丢失或误触发;

-内置EMC抗干扰电路，符合IEC61000工业电磁兼容标准，可在变频器、接触器、高压设备等强干扰环境中稳定工作。

2.宽电压供电与电压波动适应

支持外接电源3V~45V，适应工业现场的电源电压波动(如车间电网的电压跌落、浪涌)，同时内置过压、欠压保护电路，防止模块因供电异常烧毁。

3.宽温宽湿工作范围

工作温度范围宽，可直接应用于户外设备、高温车间、低温冷库等极端环境，无需额外的温湿度控制设备。

4.防尘防潮的物理防护

采用工业级阻燃外壳，标配DIN导轨安装设计，防护等级≥IP20，可有效防止车间粉尘、油污、水滴对模块内部电路的侵蚀，适应恶劣的工业现场物理环境。

三、功能扩展性：灵活集成，支持闭环控制与远程运维

1.丰富的通讯接口，无缝接入工控系统

标配RS485(ModbusRTU)接口，RS485、CAN、以太网接口，可直接接入PLC、工控机、物联网网关、边缘计算设备，实现脉冲参数的远程配置、输出状态的实时监控、控制指令的远程下发。

2.触发与联动功能，支持闭环控制

-支持软件触发、硬件触发、定时触发三种触发方式，其中硬件触发可通过外部数字量信号(如限位开关、光电传感器)实现脉冲输出的启停，响应时间≤1ms;

-可与模拟量采集模块、数字量输入模块联动，实现闭环控制，例如：采集电机的实际转速(模拟量)，实时调整脉冲输出频率，保证电机转速的精准稳定。

3.脉冲缓存与断点续传功能

内置脉冲缓存区，当通讯中断时，模块可继续按照预设参数输出脉冲，避免因通讯故障导致设备停机;通讯恢复后，可自动接收新的控制指令，实现断点续传，保证控制过程的连续性。

四、可靠性与防护：长寿命运行，方便维护

1.完善的保护机制，杜绝设备损坏

内置输出短路保护、过流保护、过载保护电路，当输出端发生短路、过流时，模块会自动切断输出通道，并发出故障报警信号，防止模块自身烧毁，同时保护连接的步进电机、伺服电机、变频器等设备。

2.故障诊断与报警功能

实时监测模块的工作状态，当出现供电异常、输出短路、脉冲丢失、通讯故障等问题时，会通过LED指示灯报警和通讯报警信号两种方式通知运维人员，方便快速定位故障点，提高维护效率。

3.工业级元器件，长寿命设计

采用工业级芯片、电容、电阻等元器件，平均无故障时间(MTBF)≥10万小时，支持24小时连续不间断运行，满足工业生产线的全年无休工作需求，实现在线维护。

五、易用性与兼容性：降低集成难度，缩短项目周期

1.标准化参数配置，无需硬件修改

可通过上位机软件、PLC编程、通讯指令等多种方式配置脉冲频率、占空比、脉冲数、输出模式等参数，无需修改硬件电路，实现参数的快速调整和场景的灵活切换。

2.兼容主流工控系统与软件

无缝兼容西门子、三菱、欧姆龙、松下等主流品牌的PLC，支持LabVIEW、MATLAB、组态王、WinCC等工控软件的直接调用，提供完整的驱动程序和编程示例，降低系统集成的难度。

3.标准化安装与布线

采用DIN导轨安装设计，安装方便快捷，节省控制柜空间;输出端采用工业级接线端子，支持压线式接线，接触可靠，抗振动，方便现场布线和后期维护。

工业级脉冲输出模块在从工业自动化到消费电子的广泛领域中，是实现高效节能和精确数字控制的关键部件。
