小水电生态流量监控是保障河道生态基流、维系水生态平衡的核心举措，监控设备需按下泄口类型精准选型，结合现场工况实现稳定监测与智能管控。

一、监测断面布设规范

监测断面布设严格匹配小水电类型与河道条件，引水式、混合式电站监测断面设于大坝下游，堤坝式电站布于厂房尾水下游，断面与坝体间存在支流补水时，监测点需设于汇入口上游，杜绝外来水源干扰监测结果。

二、分场景设备组合及技术参数

管道下泄口

流速范围：0.02-5m/s

水深量程：0-5m

防护等级：IP68

渠道下泄口

采用明渠流量计 + 堰槽 + 水位计组合

水位计量程：0-5m

水位测量精度：±1cm

堰槽依托水位换算流量，适配渠道稳定流态

河流下泄口

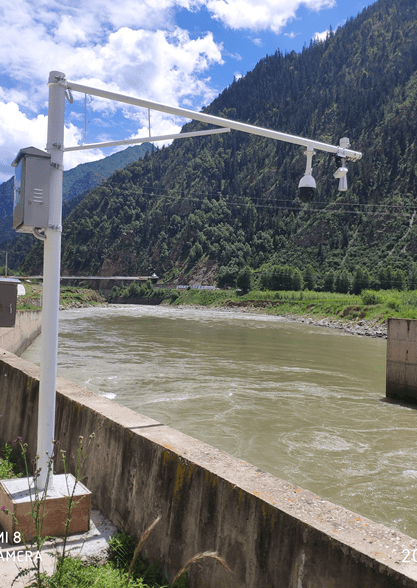

采用雷达流量计（雷达流速仪 + 雷达水位计）

雷达流速仪测量范围：0.01-20m/s

雷达流速仪精度：±0.01m/s

雷达流速仪防护等级：IP66

雷达水位计精度：±3mm

闸门管控场景

采用闸位计 + 雷达水位计 + 测控一体化闸门控制柜

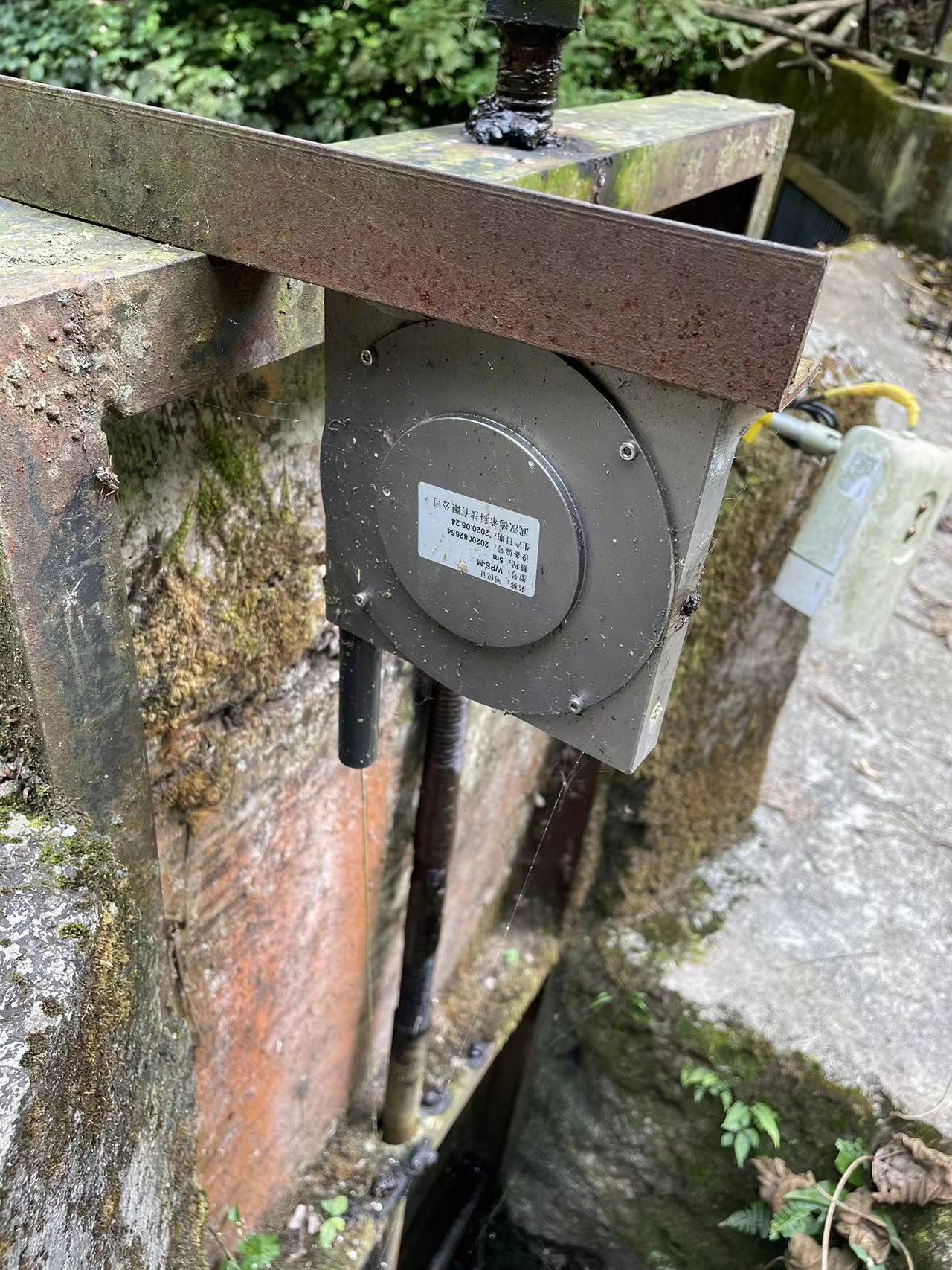

闸位计量程：10m

闸位计测量精度：±2cm

控制柜完成闸门开度调控、流量自动计算与远程测控

三、传输与供电保障

信号传输覆盖全场景工况，近网站点采用光纤有线传输，偏远站点采用 4G/GPRS 无线通信，无网络山区采用北斗短报文传输。供电系统以太阳能、市电双模式适配野外环境，核心设备均为低功耗设计，具备防雷、反接与短路保护，可在复杂环境下持续工作。遥测终端整合多类监测数据，支持本地存储与多平台同步上报。

四、实际项目应用

南方山区某小水电集群按下泄口类型分场景部署设备，管道段用多普勒超声波流量计，渠道段配明渠流量计与堰槽，自然河流段采用雷达流量计，闸门区搭载闸位计、水位计及一体化控制柜。系统连续稳定运行 8 个月，精准监测各下泄口流量，生态基流达标率持续达标，有效解决山区小水电监测部署难、运维复杂的问题。

分场景设备组合精准匹配小水电不同下泄口工况，为生态流量实时管控提供可靠技术支撑，推动水电开发与水生态保护协同发展。
