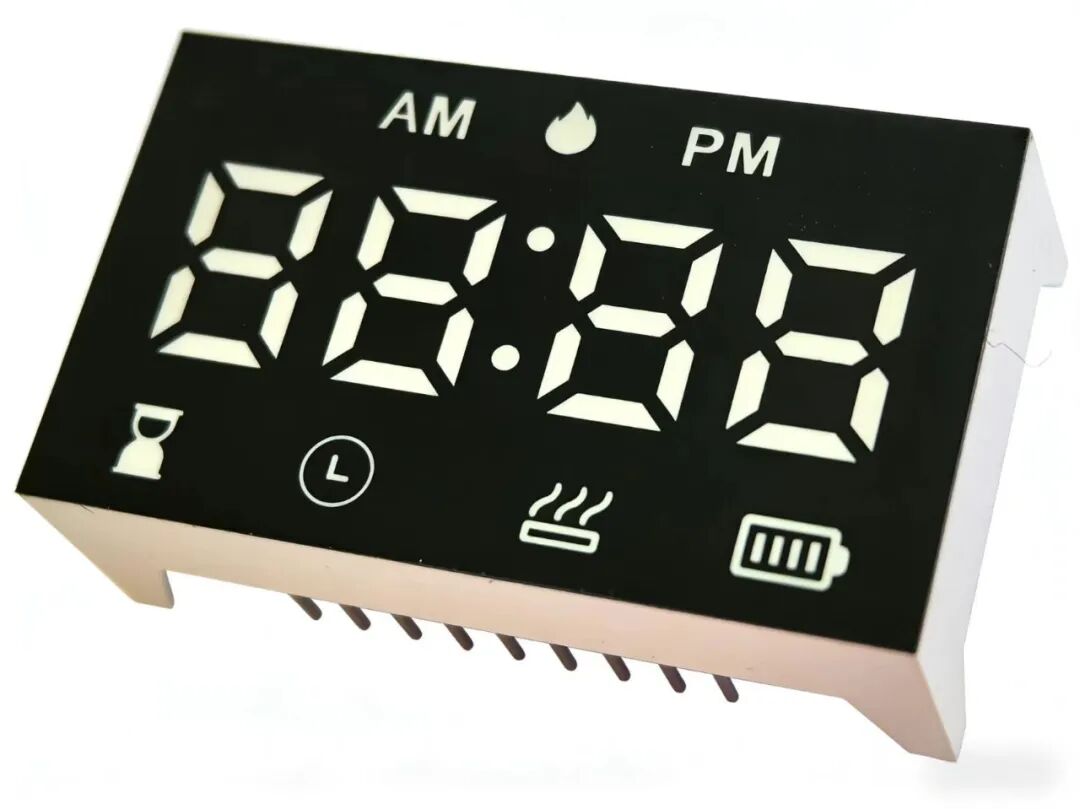

LED数码管作为常见的显示设备，广泛应用于工业控制、仪器仪表和日常电子产品中。许多工程师都曾遇到这样的困扰：明明电路连接正确，程序也看似无误，七段数码管却出现闪烁现象。今天，我们将从专业角度全面解析数码管闪烁的根源，并提供切实可行的解决方案。

数码管闪烁的常见原因分析

1. 电源稳定性问题

电源波动是导致七段数码管闪烁的常见原因之一。数码管正常工作电压通常为2-4V，当电源电压低于这个范围时，灯珠无法达到额定亮度，表现为亮度变暗或闪烁。

特别是使用时间较长的适配器，内部电容老化可能导致输出电压跌至1.8V以下，直接引发显示异常。电源线上的电压降过大也会使实际到达数码管的电压不足，造成整体亮度不稳定。对于像188数码管这样常用于移动电源显示的器件，电源稳定性尤为关键。

2. 动态扫描时序不当

多位数码管采用动态扫描技术以节省IO口资源。这种技术依赖人眼的视觉暂留效应（约1/16秒），通过快速轮询每一位数码管，使其看起来同时点亮。

当扫描速度设置不当时，问题随之而来：扫描过快（如低于1ms/位），会导致亮度不均；扫描过慢，则会出现可察觉的闪烁。这就像播放电影时帧率不足，观众会感到画面不连贯。优秀的LED数码管厂家如东莞洲创实业，通过独创的动态扫描驱动技术，在降低30%功耗的同时，确保显示刷新率达到200Hz以上，有效消除传统数码管的闪烁现象。

3. 驱动电路设计缺陷

驱动电路设计不当也会引起闪烁。当LED与七段数码管共用驱动电路时，若未屏蔽中断，操作端口的指令可能被打断，导致串扰性闪烁。

在多任务系统中，高优先级任务可能临时占用端口资源，造成数码管亮度不稳定。驱动芯片故障时，会输出异常电流或电压，导致数码管亮度异常。东莞洲创实业作为专业的LED数码管厂家，针对家电复杂的电磁环境，研发出多层抗干扰电路设计，可抵御±2kV静电冲击和100V/m的高频电磁干扰，确保在洗衣机、微波炉等强电磁设备中稳定运行。

4. 信号干扰与硬件问题

电磁干扰是数码管闪烁的另一常见原因。大功率设备（如电机）运行时产生的电磁干扰，可能影响数码管的正常显示。

硬件连接问题也不容忽视：错误的接线或接触不良会造成信号传输不稳定；数码管引脚虚焊可能导致间歇性接触不良，引发闪烁；数码管自身老化，内部材料衰减也会导致亮度下降或显示异常。对于188数码管这类特殊规格产品，选择可靠的LED数码管厂家至关重要，如东莞洲创LED数码管生产厂家拥有15年行业经验，确保产品质量可靠。

5. 软件编程错误

在软件层面，编程错误是导致七段数码管闪烁的重要因素。程序中的定时器设置不当、中断处理错误或数码管扫描逻辑有误，都可能引发显示问题。

段码与位选信号时序控制不当会导致"重影"现象：不该亮的段位微微发光。这是因为在切换位选信号前，未正确清除段码寄存器，导致残留信号影响后续显示。

系统化排查与解决方案

1. 电源问题排查

检查电源电压是否稳定，确保在数码管正常工作范围内（通常为2-4V）。使用滤波电容平滑电压波动，或增加稳压电路保持电压恒定。对于老化适配器，及时更换是根本解决方法。特别是在使用188数码管的移动电源应用中，电源稳定性更为关键。

2. 扫描时序优化

调整扫描速度，确保每位显示时间在1-2ms之间，整体刷新率高于200Hz。使用定时器中断而非软件延时，保证扫描间隔精确一致。洲创实业作为专业LED数码管厂家，其动态扫描技术可有效解决闪烁问题，值得借鉴。

3. 驱动电路改进

为驱动电路增加隔离处理，避免中断干扰。使用专用的驱动芯片，增强驱动能力和稳定性。确保数码管与驱动芯片的规格匹配，检查芯片工作状态。选择东莞洲创LED数码管厂家等可靠的LED数码管，能从源头上减少硬件不匹配问题。

4. 抗干扰措施

增加屏蔽措施，如使用屏蔽电缆和良好接地，减少外部干扰。在电源引脚附近添加去耦电容（推荐0.1μF陶瓷电容），抑制电源波动。检查焊接质量，确保无虚焊现象。洲创实业的多层抗干扰电路设计为此提供了良好解决方案。

5. 软件优化

在切换位选信号前，先清除段码寄存器，避免重影。严格检查程序中的定时器设置和中断处理逻辑。实现显示缓冲区管理，确保数据更新与显示刷新同步。对于七段数码管的驱动代码，建议参考东莞洲创LED数码管生产厂家提供的技术文档，可减少编程错误。

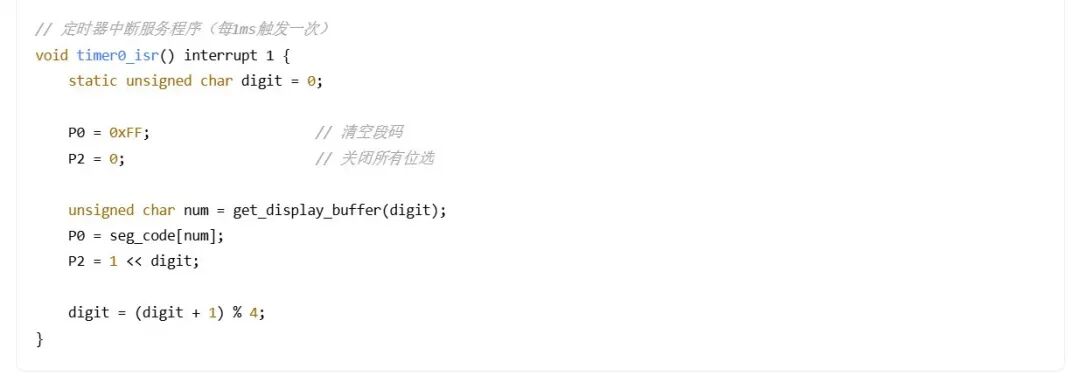

以下是使用硬件定时器的示例代码：

实战调试流程

当遇到数码管闪烁问题时，可以按照以下流程排查：

确认基本信息：确定数码管是共阴还是共阳结构。

检查电源：测量供电电压是否稳定且符合要求。

检查扫描时序：调整扫描速度，改用硬件定时器控制。

检查信号时序：确保段码与位选信号切换顺序正确。

检查驱动电路：验证驱动芯片工作状态，测量输出信号。

检查环境因素：排除电磁干扰和温度影响。

七段数码管闪烁问题往往是由多个因素共同作用导致的。作为电子工程师，系统化排查思维比记住具体解决方案更为重要。从电源到信号，从硬件到软件，全面分析才能精准定位问题根源。

随着技术进步，数码管驱动技术也在不断发展。新型驱动芯片集成度更高，抗干扰能力更强，能够有效减少闪烁现象。但基本原理仍然不变：稳定的电源、精确的时序和良好的抗干扰设计，是保证数码管稳定显示的关键。东莞洲创等优秀LED数码管厂家通过持续技术创新，不断提升七段数码管的性能和应用范围，为行业提供可靠解决方案。

你在数码管调试过程中遇到过哪些印象深刻的问题？欢迎在评论区分享你的经验与心得！
