一、这是什么设备？

系统显示延迟工装，是一款专门用于精确测量显示设备从接收信号到图像实际呈现所需时间的专业测试设备。核心功能只有一个——测延迟。

它通过高精度信号发生器向被测设备发送特定测试信号，同时生成同步触发信号标记精确时间点，再利用非接触式传感器实时监测显示设备执行机构的物理运动，记录图像变化的起始时刻。最终通过同步数据采集系统，对比信号触发时刻与图像变化时刻的时间差，算出总输入延迟。

时间戳精度达微秒级，足以满足工业机器人、自动驾驶、手术机器人等高实时性场景需求。

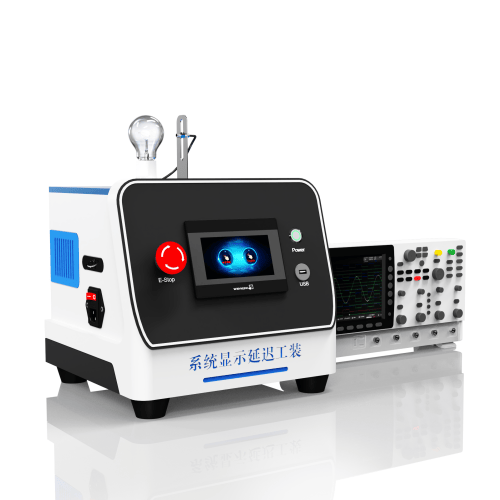

系统显示延迟工装

二、为什么需要它？

延迟过高，直接影响手眼协调性。

以内窥镜手术为例：摄像头采集图像→信号传输→显示器呈现，这条链路中任何环节的延迟超标，都会让医生看到的画面落后于实际操作，轻则影响判断，重则增加手术风险。

同理，游戏显示器延迟高→操作响应慢；VR头显延迟高→眩晕感强；车载HUD延迟高→驾驶信息不实时。

所以它是保障系统低延迟性能的最后一道关卡。

三、核心参数与结构

执行标准：YY/T 1941-2024《采用机器人技术的腹腔内窥镜手术系统》

主机配备彩色5寸触摸屏，支持中英文切换。

关键技术指标：

灯源：DC24V 5W

光电传感器：光敏电阻传感器

光源亮灭次数：0～999999次

光源亮灭间隙时间设置：0～99.9s，设置精度0.1s

电源：AC220V 50Hz

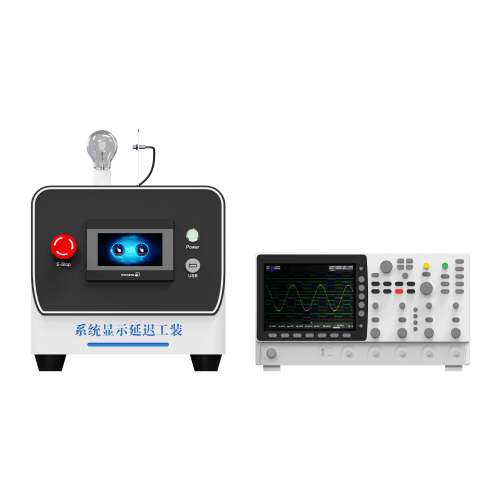

系统显示延迟工装

结构上采用高刚性复合材料，经精密加工确保基座平面度误差小于0.01mm，减少机械振动对测试结果的干扰。传感器模块采用屏蔽结构设计抑制电磁干扰，连接接口标准化，适配多种显示设备，并配备防尘防震组件。

四、操作流程

整个流程分四步，逻辑清晰：

第一步·设备连接——通过快速对接接口实现显示设备与工装的物理连接。

第二步·参数配置——在触控界面设定信号模式、采样频率等参数。

第三步·测量执行——自动触发信号输入并采集延迟数据，支持多次重复测试，统计延迟波动范围，评估系统稳定性。

第四步·结果分析——内置算法自动生成延迟曲线与统计报告，支持实时反馈与二次验证，大幅降低人为操作误差。
