技术概述

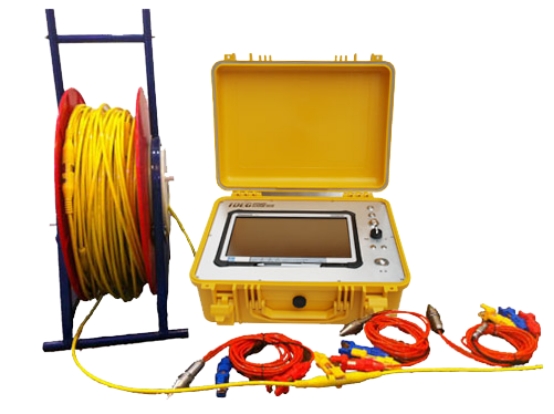

SSP地震散射剖面系统专门针对地形起伏大、地质条件复杂的山区及工程场地设计开发。该技术具备成像清晰、分辨能力强的优势。它以非均匀地质模型作为理论基础,适用于采空区、岩溶发育带、孤石体、软弱结构面等复杂工况下的精细地质结构探测任务。
SSP属于地震波散射类成像手段。通过布设多个激发点与多个接收点获取散射波记录,反演重构地下介质中的散射体空间分布及波速场。该技术可输出两类成果:其一为反映散射强度(即波阻抗差异界面)的偏移成像结果;其二为体现局部地层力学特性的波速分布图。低波速区通常对应松散堆积层、风化壳、疏松带、岩溶空洞、断层破碎带等地质体;高波速区则反映完整基岩、孤石、注浆加固区等工程地质对象。

基本原理
SSP地震散射剖面技术的理论根基在于波动理论,相较于反射波理论具有更广的适用范畴。传统反射地震勘探以均匀层状介质模型为假设前提,认为地震波在层内传播服从均匀介质波动方程,层间界面处满足位移与应力连续条件,从而产生反射、折射及波型转换。
上述方程为反射理论的基础表达。实际工程场地中均匀层状地质条件极为罕见,多数情况下波阻抗在横向与垂向上均呈现剧烈变化,属于非均质介质。散射理论正是描述非均质地层中地震波传播行为的理论体系。在该理论框架下,介质非均匀分布可通过背景波速v与异常参数α(r)联合表征。异常参数α(r)的物理意义为介质弹性模量的相对变化率。地质界面与局部异常体的特征表达如下:
其中v0代表背景波速。α(r)取正值时表示波速升高,取负值时表示波速降低。此时总波场由入射波U~i~与散射波U~S~叠加而成。将式(2)代入式(1),并注意到入射波U~I~满足背景波速v0条件下的波动方程(1),在Born近似条件下【1】,散射波的波动方程可写为:

现场观测方式
散射勘探对大型尺度界面及小型尺度的构造、岩溶、采空区均可适用。其观测方式与地震反射法相近,常用两种布置形式:大排列观测与滚动式观测。
大排列观测方式采用较多数量检波器同步接收信号,激发点依次从排列一端移动至另一端,两端预留足够偏移距以保证相邻排列之间的覆盖衔接。滚动观测方式使用较少数量检波器,保持单端激发模式,并整体向前平移观测系统。工程勘察中检波器间距通常设为2–3 m,激发点间距设为4–6 m。图1给出了大排列观测的典型布置。

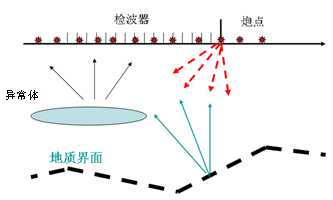

图1 地质界面与异常体散射波的大排列观测方式
技术适用性总结
基于地震散射原理的SSP勘探技术,相较于传统地震反射方法,在复杂地质与地形条件下的工程勘察中展现出更突出的适应性。其成像分辨率高、结果直观。通过对异常参数α(r)分布的反演成像,能够同时揭示地质结构特征与岩土介质力学性质。采用锤击震源时有效勘查深度可超过100 m。在煤矿采空区探测及隧道病害诊断中的工程实践表明,该技术具有良好的推广应用前景。
