在材料显微组织分析领域，晶粒度作为衡量金属材料微观结构的核心指标，直接影响材料的力学性能与加工工艺选择。美国材料与试验协会（ASTM）发布的 ASTM E112《金属平均晶粒度标准试验方法》 是全球公认的晶粒度评级权威指南，其中对比法与截点法是最主流的两种测试手段。本文将从标准原理、实操场景、数据差异三个维度展开解析，帮助实验室、科研及工业质检领域从业者明确技术选型逻辑。
一、ASTM E112标准体系与评级基础
ASTM E112通过光学显微镜与电子显微镜两种技术路径，定义了平均晶粒度的量化标准。标准中提出的晶粒度等级（G） 与晶粒尺寸（d） 存在严格对应关系：
等级G：从1级（最粗大，晶粒尺寸约1000μm）到8级（最细小，晶粒尺寸约15μm），每级晶粒尺寸相差约1.26倍（几何相似性）。
晶粒尺寸公式：
[d]μm=10002⋅2G−1(对比法)或[d]μm=1000L⋅2(截点法)[d]μm=2⋅2G−11000(对比法)或[d]μm=L⋅21000(截点法)
（注：实际检测需结合金相试样腐蚀质量、放大倍数校准等关键参数）
关键前提：试样需满足腐蚀充分性（如3%硝酸酒精腐蚀碳钢、Keller试剂腐蚀铝合金）与视场代表性（至少选取5个不重叠视场，每个视场面积≥100mm²）。
二、对比法（Comparison Method）：金相实验室的“传统金标准”
1. 原理与操作流程
对比法通过光学显微镜下观察晶粒形貌，与标准图谱（ASTM E112附录中的黑白对比图）进行视觉匹配，直接判定晶粒度等级。其核心步骤包括：
试样制备：采用金相抛光+腐蚀工艺，确保晶粒轮廓清晰（如奥氏体不锈钢需采用电解抛光避免伪晶界）。
显微观察：在400倍放大倍数下选取5个典型视场（避开晶界变形区），每个视场拍摄质量≥1000像素的图像。
评级判定：将实际观察到的晶粒形貌与标准图谱对比，若某视场同时满足“晶粒尺寸分布均匀性±一个等级”，则取该等级作为结果。
2. 适用场景与技术优势
优势场景：
中低晶粒度等级（G=26级，晶粒尺寸10100μm），如建筑用钢筋、普通碳钢锻件。
非均匀组织（如铸造组织、焊接热影响区）：对比法对“异常晶粒”（如粗大晶粒团块）的视觉区分度更高。
快速质检：无需复杂计算，适合生产线巡检（如压铸铝合金的8级细晶检测）。
典型误差：视觉匹配可能受观察者主观经验影响（如不同人对“等轴晶粒”判定存在±0.5级偏差），需通过双人复核降低误差。
三、截点法（Intercept Method）：科研与电子显微镜领域的“数据派”
1. 原理与操作流程
截点法通过统计视场内截点间距实现晶粒度量化，核心公式为：
L=NA(截点密度)⇒d=1000L⋅2L=AN(截点密度)⇒d=L⋅21000
（注：LL为单位面积内截点总数，NN为截点数量，AA为视场面积）
操作步骤：
试样腐蚀：需制备无氧化伪晶界的试样（如高温合金采用方酸腐蚀）。
网格标定：在显微镜载物台加装100点网格（5×5mm²），或直接使用图像分析软件（ImageJ的“平均截距”插件）。
数据统计：每个视场统计≥200个截点，计算平均值后代入公式。
2. 适用场景与技术优势
优势场景：
细晶材料（G≥6级，晶粒尺寸<20μm），如航空钛合金的β退火组织。
电子显微镜（SEM/TEM）下的纳米晶材料（需规避“晶粒粘连”导致的对比法失效）。
科研精密实验：如金属疲劳试验中晶粒细化对裂纹扩展路径的影响研究。
典型误差：受放大倍数校准精度影响（如物镜倍率偏差0.5%会导致结果误差±10%），需定期用标准分辨率板校准显微镜光学系统。

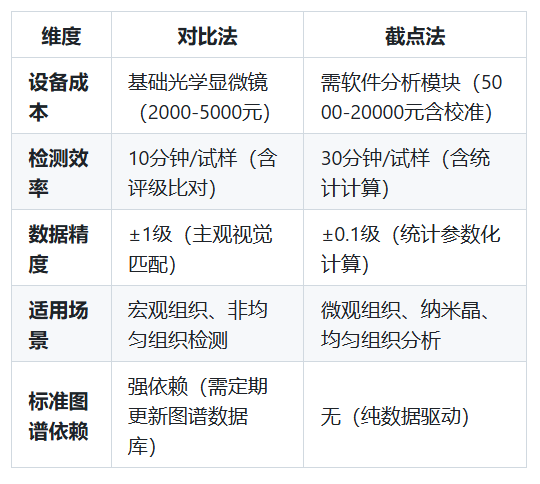

四、对比法 vs 截点法：核心差异与选型矩阵
典型矛盾案例：某汽车零部件厂检测铝合金压铸试样时，对比法判定为G4级（晶粒尺寸≈25μm），而截点法实测G5级（晶粒尺寸≈18μm）。经复核发现对比法因“视场选取偏差”（聚焦到粗大枝晶区）导致误判，截点法通过面积加权统计修正了误差。
五、实操FAQ：行业痛点与技术陷阱
Q1：两种方法能否同时使用？
A：可采用**“双方法交叉验证”**。例如科研机构先通过对比法筛选候选试样，再用截点法进行精确测量，尤其适用于航空航天领域（如涡轮叶片需同时满足力学性能与组织均匀性）。
Q2：电子显微镜下是否适用对比法？
A：ASTM E112允许SEM/EPMA采用对比法，但需满足：
二次电子像中晶界亮度差≥10%灰度阈值
至少20个视场（5000×5000像素）统计，避免“纳米晶团聚”假象。
Q3：晶粒尺寸对材料性能的影响阈值？
A：抗拉强度与晶粒尺寸满足Hall-Petch关系：
σ=σ0+ky⋅d−1/2σ=σ0+ky⋅d−1/2
（注：超细晶材料需控制晶粒尺寸≤5μm，否则可能因晶界滑动导致强度下降）。
六、结语：技术选型决策树
面对复杂工业场景时，建议遵循以下决策逻辑：
优先场景筛选：
若需快速出报告（如质检站）→ 对比法（成本低、效率高）。
若需过程控制（如炼钢淬火工艺优化）→ 截点法（数据可追溯）。
设备配置建议：
实验室（≤3000mm²）：配备金相显微镜（400-1000倍）+ 标准图谱库。
科研单位（需溯源数据）：配置自动图像分析系统（如Image-Pro Plus）。
标准更新动态：ASTM E112最新版（2023年修订）新增AI辅助评级模块，允许通过卷积神经网络自动匹配标准图谱，预计2025年实现商业化应用。
