算力是数字经济的底座，也是人工智能发展的核心驱动力。它的发展和普及程度，直接决定了我国AI产业能走多远、走多稳。随着“人工智能+”行动深入推进，千行百业对高端算力的需求已从“望梅止渴”转向“布帛菽粟”。

作为AI基础设施的核心算力单元，超节点是当前高端算力的重要载体。东北证券预测，到2030年，国内超节点需求将从2025年的253亿元暴增至1.54万亿元，年均复合增长率接近200%。

但过去几年，该产业一直面临较为突出的问题。高端高速互连、全栈生态等核心技术被海外主导，行业陷入“规模竞赛”。看似各类超节点层出不穷，实际落地却寥寥无几：一方面很多方案仍处于研发阶段，另一方面百卡以上规模超节点成本高昂。因此，高端算力一度成为少数头部机构的专属，大多数中小企业和组织只能面对亮眼参数却难以落地应用。

如今，这一局面已被正式打破。在正在举办的2026年中关村论坛上，中科曙光发布了全球首个无线缆箱式超节点scaleX40，并同步开启预售。这款超节点采用全栈自研技术破解互连瓶颈，实现软硬件深度协同，通过创新性架构设计与弹性部署模式降低使用门槛，让超节点不再盲目堆卡数、堆系统，使高端算力真正成为各类企业唾手可得的必需品。

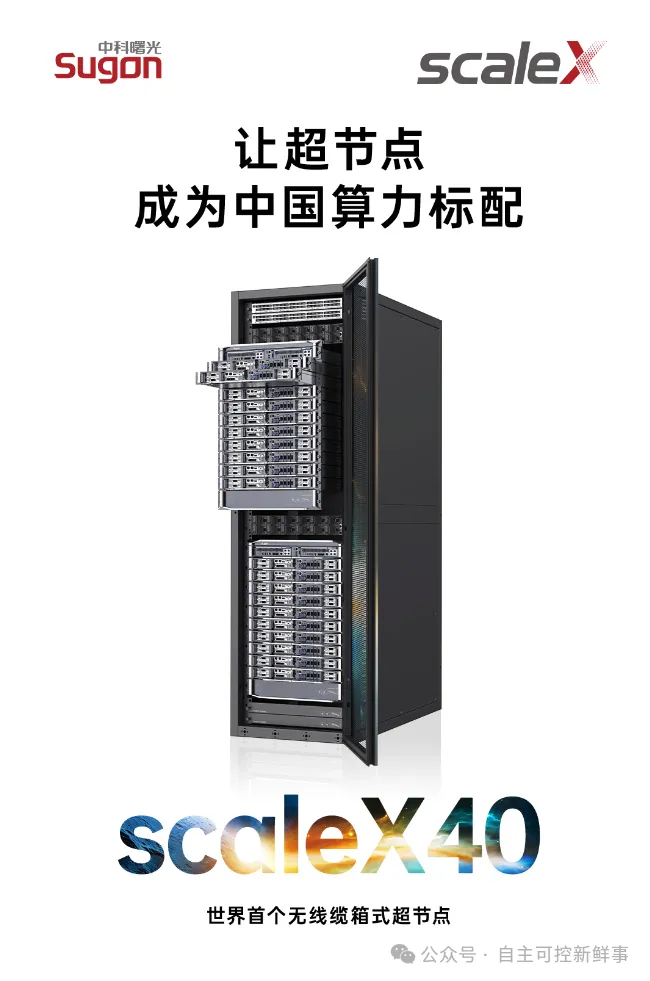

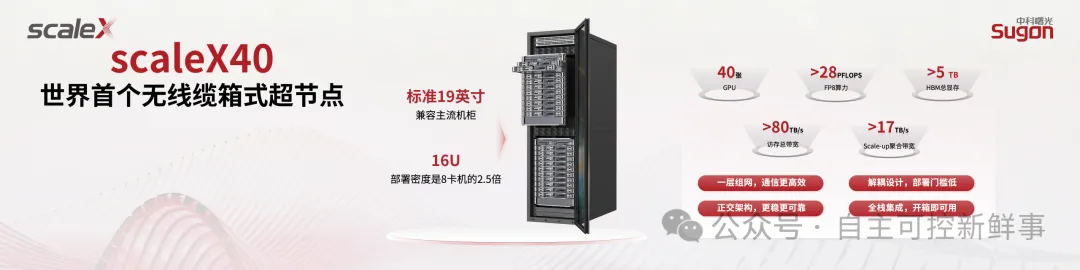

scaleX40采用标准19英寸箱式设计，将高密算力单元从机柜体系中解耦，形成可独立部署的“箱式算力单元”，可直接部署在主流传统8卡服务器机房。其通过正交无线缆架构实现一级互连，计算与交换节点可直接对插，无需线缆、无需光模块，大幅减少线缆连接带来的复杂度与故障点，从根本上重构了算力基础设施的交付方式。这也打破了传统超节点高度依赖光纤与铜缆连接的局限，摆脱了部署复杂、周期长、运维门槛高的困境。实测显示，scaleX40芯片间单向通信时延达到百纳秒级，比行业主流组网快近10倍，端到端时延降低30%-50%，系统故障率显著下降，长期可用性提升至99.99%。运维组装时间从数小时压缩至分钟级，功耗较传统铜缆方案降低40%-70%。

此外，依托中科曙光30余年高端计算技术积累，scaleX40采用全栈国产化软硬件体系。硬件上，除搭载全国产CPU和GPU等核心部件外，网络模块采用完全自研的类IB高速互连scaleFabric；存储层面，经过针对性优化的集中式存储FlashNexus和分布式存储ParaStor同步推出，专门解决AI训练中“算力等数据”的瓶颈。软件上，SothisAI平台针对超节点进行深度优化，支持800多个主流大模型，实现开箱即用。从芯片到软件，全栈均经过最优协同调试，在运行同一模型时，训推性能较传统8卡方案提升20%到40%，总拥有成本（TCO）则保持相当。

scaleX40的推出，不仅是一款产品的技术突破，更为国产超节点产业指明了新的发展方向。中科曙光在发布会上明确提出“让超节点成为中国算力标配”，scaleX40正是这一战略的落地实践。它跳出了行业“唯规模论”的内卷误区，证明高端算力不必走“超大卡数、超高成本”的独木桥，通过系统级技术创新，完全可以实现高性能、高自主、高普惠的平衡。

当前，我国正全力推进“人工智能+”行动，金融、政务、医疗、制造、科教等重点行业对自主可控高端算力的需求持续爆发。scaleX40覆盖大模型训推、企业级私有化推理、智算中心建设、科研创新等六大核心场景，为千行百业提供了标准化、可落地、全自主的算力解决方案，既能助力重点行业实现算力基础设施自主可控，更能让中小企业、科研机构用得起高端算力，激活全社会的AI创新活力。
