家用电器控制面板承载着产品的外观颜值、操作逻辑与品牌形象，是消费者与家电产品交互的第一视觉入口。在洗衣机、冰箱、空调、电饭煲等白色家电领域，丝网印刷凭借墨层厚实、色彩鲜艳、耐候性强、适配多种基材的技术优势，已成为家电面板图文印制的主流工艺之一。本文将系统解析家电面板丝印的材质特性、工艺流程、关键参数及常见缺陷处理方案，并介绍横川崎专业丝印设备在家电面板印刷领域的核心竞争力。

一、家电面板材质分类与丝印适配性分析

1.1 主流承印材料

家电控制面板的材质多样，不同材质对应不同的丝印工艺策略，主要分为以下几大类：

材质类型

典型家电应用

表面张力

丝印难点

ABS工程塑料

洗衣机控制面板、冰箱门把手饰板

36~42 mN/m

表面活性低，附着力需提升

PC/ABS合金

空调遥控器面板、电饭煲侧板

38~44 mN/m

耐热性要求高，需低温固化油墨

钢化玻璃

冰箱玻璃门、电磁炉面板、电饭煲玻璃盖板

72 mN/m（天然高润湿）

需耐710~730摄氏度钢化处理

PET/PC薄膜

洗衣机薄膜开关面板、空调控制面板贴膜

40~50 mN/m（电晕处理后）

柔性变形、套印精度要求高

铝/不锈钢

高端冰箱门饰条、烤箱金属面板

需脱脂处理

金属表面油污易导致脱墨

1.2 玻璃面板的崛起——新型家电美学主流

近年来，随着智能家居概念的普及，冰箱、洗衣机、电饭煲等高端白色家电越来越多地采用黑色或白色钢化玻璃作为触控操作区与装饰面板。玻璃面板具有耐刮、高光泽、易清洁的天然优势，配合丝网印刷实现触控区图案、品牌LOGO、操作标识等装饰功能，已成为2024年以来白色家电面板的主流选择方向之一。玻璃面板丝印需要选用专用无机颜料高温油墨，经印刷后在710~730摄氏度的钢化炉中同步完成油墨烧结与玻璃钢化，油墨与玻璃基体形成化学键合，附着力达到百格测试4B以上等级，远超有机油墨的物理粘附效果。

二、家电面板丝印标准化工艺流程

2.1 前处理——决定附着力的基础工程

印刷前的表面处理是影响最终附着力最关键的工序，不同基材对应不同处理方案：

ABS/PC塑料：异丙醇（IPA）擦拭脱脂，风枪吹净浮尘；若附着力仍不足，可进行火焰处理（提升表面能至44 mN/m以上）或涂覆附着力促进剂

钢化玻璃：超声波水洗加干燥处理，确保表面无油脂、无指纹，避免任何异物导致印刷气泡或针孔缺陷

PET薄膜：出卷前电晕处理，将表面张力提升至42~46 mN/m，增强油墨润湿性，防止背面印刷时发生反粘

金属面板：砂纸打磨粗化加磷酸酸洗脱氧化膜加酒精二次清洁，必要时喷涂底漆增强附着

专业提示：附着力验证推荐使用3M 610胶带百格测试法，印刷固化后24小时再测，达到4B（0%脱落）方为合格。若附着力等级低于3B，须重新检查前处理工序。

2.2 网版制作——家电面板丝印的精度基础

家电面板图案通常包含精细文字、按键标识、品牌LOGO等精度要求较高的内容，网版制作须重点关注以下参数：

网版参数

推荐值

说明

网版材质

聚酯单丝网（PW），精细图案用不锈钢网

聚酯网弹性好，不锈钢网精度更高

目数选择

大面积色块：100~150目；精细图文：200~300目；超细线条：350~400目

目数越高，下墨量越少，线条越清晰

网版张力

22~25 N/cm²

张力均匀是套色精度的前提

感光胶厚度（EOM）

8~20μm

过厚易导致边缘锯齿，过薄耐印力下降

曝光能量

200~500 mJ/cm²（视感光胶型号调整）

曝光不足易脱胶，过度曝光线条变粗

网框

铝合金框，推荐截面不小于25x38mm

铝框轻便耐用，热膨胀系数小

2.3 油墨选用——家电面板的专属配方

家电面板因使用环境（厨房油烟、洗衣机水汽、空调日晒）不同，油墨的选用须兼顾附着力、耐候性、耐磨性与安全合规要求。以下是主要家电品类的油墨选用指南：

家电品类

推荐油墨类型

关键性能指标

洗衣机面板（ABS/PC）

双组份聚氨酯油墨（PU系列）

附着力4B；耐水性72h无脱落；耐酒精100次往复无磨损

冰箱玻璃门（钢化玻璃）

无机高温陶瓷油墨（WG系列）

耐710~730摄氏度钢化处理；附着力百格4B；耐酸碱、耐温差

空调遥控器/面板（ABS）

溶剂型ABS专用油墨（单组份）

常温快干（表干5~10min）；附着力4B；耐UV老化500h色差小于1.5

电饭煲面板（PC/ABS或玻璃）

耐热双组份油墨（PC专用）

耐高温100摄氏度连续接触；附着力4B；耐蒸汽试验不脱落

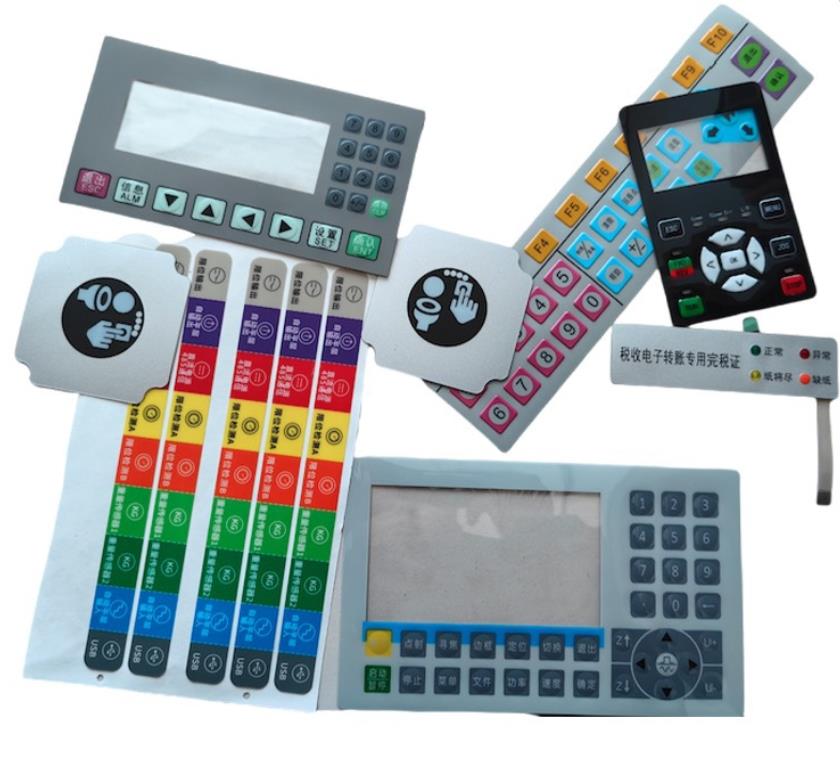

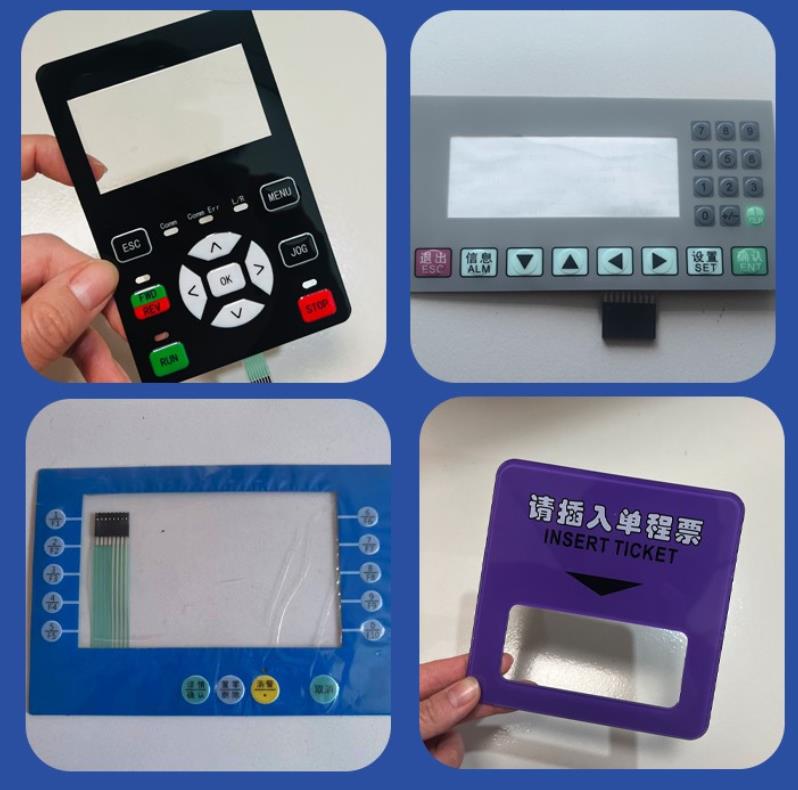

PET薄膜开关

薄膜专用油墨（UV或溶剂型）

背面印刷（正面朝上）；耐折弯不低于5万次；导电油墨方阻不高于50欧每方

重要提示：ABS/PC塑料面板的油墨粘度应控制在2000~4000 cP（使用4号蔡恩杯测定），粘度过稀导致渗透晕色，过稠造成堵网拉丝。所有油墨须在25摄氏度恒温环境下配制，开封后须在8小时内用完，避免溶剂挥发导致粘度漂移。

三、四类家电面板丝印工艺要点详解

3.1 洗衣机控制面板——多色套印与触控区精度

洗衣机控制面板通常采用ABS工程塑料或PC薄膜为基材，面板上集中了功能按键标识、温度档位图标、品牌文字等多种图文元素，印刷工艺要点如下：

套色顺序：通常按照浅色深色黑色的顺序印刷，背景色（如白色打底）先印，文字标识最后印；套色精度要求不大于正负0.1mm

透明窗口区域：液晶显示窗处需留空不印，采用激光打孔或CCD视觉对位确保窗口边缘整齐

表面效果：高档洗衣机面板往往要求消光（哑光）效果，可在油墨中加入5~15%的消光粉（气相二氧化硅），60度角光泽度控制在10~30 GU

耐化学品：须通过洗衣粉溶液（1%浓度）浸泡48小时不变色不脱落的检验要求

3.2 冰箱玻璃门面板——高温钢化协同印刷

冰箱玻璃门面板的丝网印刷是家电行业难度最高的印刷品类之一。印刷须在玻璃钢化前完成，并随玻璃一同经历710~730摄氏度的高温钢化过程，工艺要点如下：

无机陶瓷油墨：必须使用无机颜料（铋、钴、铁等金属氧化物色料）配制的陶瓷釉料型油墨，有机油墨在高温下会完全碳化失效

印刷后处理：印刷完成后在120~150摄氏度低温烘干（烧去有机载体），再进入钢化炉，升温至710~730摄氏度，油墨与玻璃表面发生化学键合，冷却后形成坚硬的釉质图层

色彩管控：无机颜料在高温下存在色相偏移（如蓝色偏绿），须通过打样确认高温后的最终颜色，颜色管理以钢化后色卡为准

平整度控制：印刷台须精密水平，油墨层厚度偏差须不大于正负5μm，否则钢化后玻璃应力分布不均，易产生自爆

3.3 空调面板——精细文字与按键图标印刷

空调控制面板（包括室内机面板和遥控器外壳）对印刷的精细度和耐久性要求较高，由于遥控器须经受手部油脂长期接触，特别考验油墨附着力与耐磨性：

细小文字：空调遥控器按键图标线宽往往在0.3~0.5mm，须选用300目以上聚酯网版，感光胶EOM控制在10~12μm，确保细线印刷清晰不断线

拒水处理：部分高档空调控制面板要求防指纹防水处理，可在油墨固化后整体涂覆纳米拒水涂层（透明）或在油墨配方中引入PTFE助剂

UV油墨应用：大批量空调面板生产推荐使用UV固化丝印油墨，固化速度快（不超过3秒）、溶剂零排放，配合横川崎丝印设备内置UV固化系统可实现印刷固化一体化连续生产

遥控器弧面印刷：遥控器通常具有弧面设计，须使用曲面丝印机（横川崎半自动曲面丝印机系列）完成弧面图文印制

3.4 电饭煲面板——耐热蒸汽与多材质协同

电饭煲控制面板直接面对厨房高温高湿环境，蒸汽、油烟、高温是三大挑战。面板材质以ABS/PC合金或高硼硅玻璃为主，工艺要点如下：

耐热蒸汽油墨：须通过60摄氏度、90%相对湿度环境168小时的湿热老化测试，确保油墨不起泡、不脱落、颜色无明显偏移（色差值不大于2）

触控面板开窗：高端电饭煲配备电容触控操作面板，印刷时须在触控感应区精确开窗，不印任何油墨（油墨可能影响触控灵敏度），开窗精度要求不大于正负0.2mm

渐变色效果：部分高档电饭煲面板要求印刷渐变色（如从黑色渐变到深蓝），须通过特制半色调网版（调频加网）或多色版渐变叠印实现

烘烤固化：PC/ABS合金面板油墨印刷后，需在80~100摄氏度烤箱内烘烤30~60分钟以达到最佳附着力和耐久性，须注意温度不得超过基材热变形温度

四、关键工艺参数汇总

下表汇总了家电面板丝网印刷的核心工艺参数，可作为工程师现场调试的参考基准：

工艺参数

推荐范围

备注

油墨粘度

2000~4500 cP

25摄氏度条件下测量

刮板硬度

75~85度肖氏A

精细图文用高硬度刮板（80~85度）

刮板角度

60~75度

角度越小下墨量越大

刮板压力

0.15~0.35 MPa

以刮净网面油墨为准，避免过大压力压坏网版

印刷速度

80~200 mm/s

精细图案降速至80~120 mm/s

网距（离版距）

1.5~4 mm

玻璃面板网距可适当加大（2.5~4mm）

印刷环境温度

20~26摄氏度

温度波动超过正负3摄氏度须重新检查油墨粘度

印刷环境湿度

50~70% RH

湿度过高水性油墨干燥缓慢；过低静电增大

网版张力

22~25 N/cm²

同批次多块网版张力偏差须不大于2 N/cm²

固化温度（塑料面板）

80~100摄氏度，持续30~60分钟

不超过基材热变形温度

固化温度（玻璃面板）

710~730摄氏度（钢化同步固化）

无机陶瓷油墨专用

五、常见质量问题与解决方案

5.1 堵网

现象：印刷图案出现缺墨断线，细小笔画不清晰，重复印同一位置缺陷加重。

原因分析：油墨粘度过高或溶剂挥发过快；环境温度高；长时间停机未及时清网；油墨中有凝固颗粒。

解决方案：每50~100印次用溶剂清洗网版一次；加入慢干稀释剂降低干燥速度；控制印刷车间温度不超过26摄氏度；使用前过滤油墨（80~100目过滤网）。

5.2 套色偏移

现象：多色套印时颜色之间发生位置偏差，精细文字产生彩色边框感。

原因分析：网版张力不均匀；不同颜色网版张力差异过大；承印物定位不精准；设备重复定位精度不足。

解决方案：使用张力计检测每块网版，保持22~25 N/cm²统一张力；校准印刷台定位系统；升级至横川崎配备CCD视觉对位系统的全自动丝印机（套色精度不大于正负0.025mm）。

5.3 附着力不合格

现象：百格测试等级低于3B，油墨层容易被胶带撕下或手指摩擦脱落。

原因分析：基材前处理不彻底（油污或脱模剂残留）；油墨与基材类型不匹配；固化不足；环境湿度过高影响固化反应。

解决方案：严格执行前处理工序，用异丙醇二次擦拭验证；更换匹配基材的专用油墨型号；延长烘烤时间或提高UV灯能量；控制印刷车间湿度不超过70%。

5.4 油墨发白（白雾）

现象：印刷后油墨表面出现白色雾状斑点，尤其在深色油墨上更明显。

原因分析：稀释剂含水分或含醇类溶剂；印刷时环境湿度过高（超过80%）；溶剂挥发过快导致温度降低，空气中水分在墨膜表面凝结。

解决方案：更换无水专用稀释剂；控制印刷环境湿度不超过70%；加入适量防白水（防潮剂，如醋酸正丁酯替代醋酸乙酯）；调整印刷速度让溶剂有足够挥发时间。

横川崎技术支持：以上常见质量问题的解决方案均经过我司工程师在实际生产中验证。如您在家电面板丝印生产中遇到技术难题，欢迎致电我司技术热线 13352849401，提供专业的现场指导服务。

六、横川崎家电面板丝印设备推荐

针对家电面板不同的生产规模和印刷特点，横川崎提供以下设备解决方案：

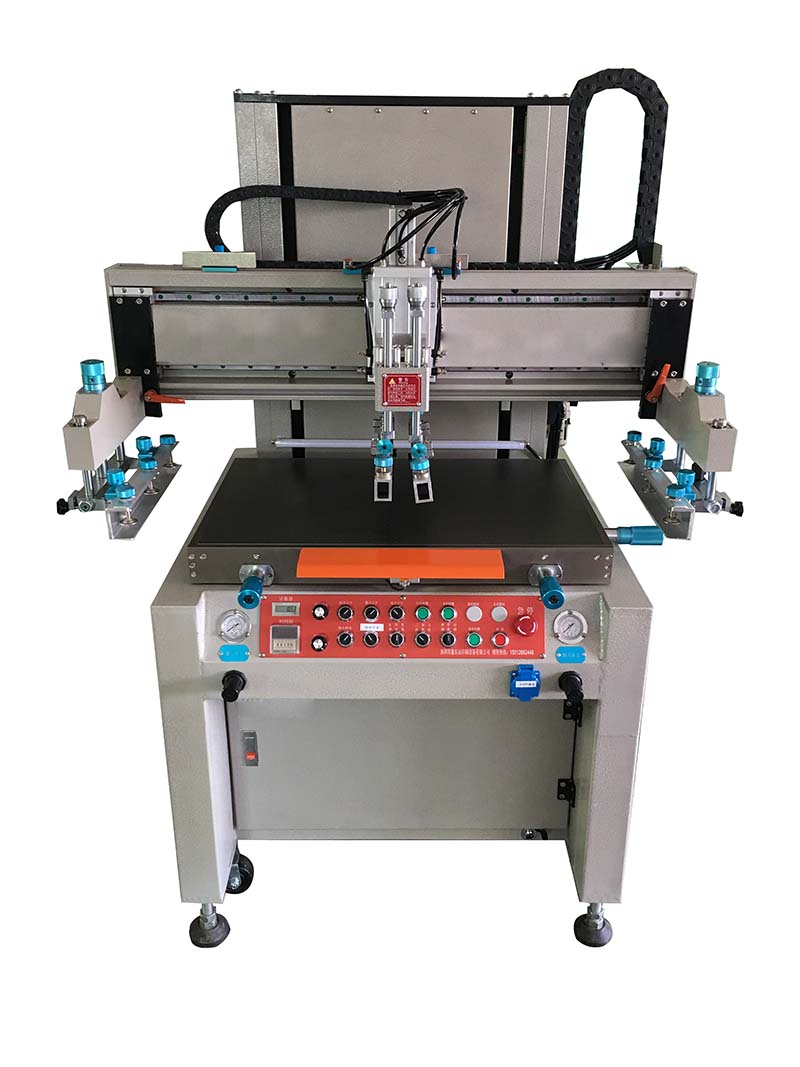

6.1 HCQ-520全自动平面丝印机——大批量家电面板标准配置

适用于洗衣机ABS面板、冰箱塑料装饰板、空调控制面板等大批量标准化平面印刷。核心技术优势：

印刷速度最高可达4500印次/小时，满足大批量生产效率要求

三点精密定位系统，配合日本安川伺服电机驱动，套印精度正负0.025mm

PLC加触摸屏控制系统，参数一键调用，故障自动诊断显示，操作简便

可按客户实际面板尺寸定制：500x700mm、600x700mm、800x700mm多种规格

6.2 半自动曲面丝印机——遥控器与弧面面板专用

空调遥控器外壳、洗衣机弧面旋钮、电饭煲弧面侧板等曲面产品，须使用横川崎半自动曲面丝印机。设备支持球面、圆柱面、锥面等多种曲面形态的精确印刷，配备精密角度调节机构，确保刮板始终与曲面相切，下墨均匀一致。

6.3 全自动薄膜开关丝印机——PET薄膜面板专用

对于洗衣机、空调等采用PET薄膜开关面板（Membrane Switch）的产品，横川崎全自动薄膜开关丝印机配备卷对卷送料系统和激光定位套印技术，适合正反面多色套印，套色精度可达正负0.025mm，配备40~60米热风循环烘道，实现连续高速生产。
