大家好，我是北京天逸的技术支持新竹。

之前跟大家聊了数字信号在传输过程中会衰减、被干扰，导致接收端判断0和1出错。但很多用户忽略了一个同样关键的问题：即使电压完全正确，如果信号时钟不同步，接收端照样会判断错误。

这就是时钟同步的问题。

为什么HDMI传输需要时钟

先理解一个基本概念：接收端不是在连续地“看”信号，而是在特定的时间点上去“采样”判断。

打个比方：

发射端这边喊着“101、101”的节奏往前走，接收端必须用同样的节奏去对应。如果接收端理解成“010、010”，那每一步都对不上——该判定为1的时候，它判定成了0；该判定为0的时候，它判定成了1。这就是发射端和接收端的时钟没有同步。

HDMI传输同理。发送端以固定的时钟频率发送数据（比如6Gbps），接收端必须以同样频率、同样相位去采样判断每个比特是0还是1。

另外：发送端和接收端不是共用一根时钟线去同步的。HDMI的TMDS模式虽然有一根独立的时钟通道，但接收端仍然需要从数据信号中恢复出精准的采样时钟。而到了FRL模式（HDMI 2.1），连独立的时钟通道都没有了，接收端必须完全从数据中恢复时钟。

TMDS模式 VS FRL模式：时钟从哪来？

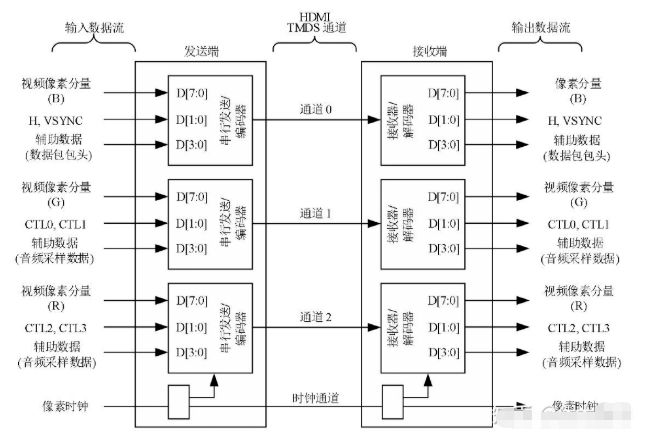

TMDS模式（HDMI 1.4/2.0，最高18Gbps）

有三条数据通道 + 一条独立的时钟通道

发送端通过时钟通道直接把时钟信号发给接收端

接收端用这个时钟去采样三条数据通道上的信号

优点：时钟来源明确，接收端不需要“猜”

缺点：时钟通道本身也会受干扰、产生抖动

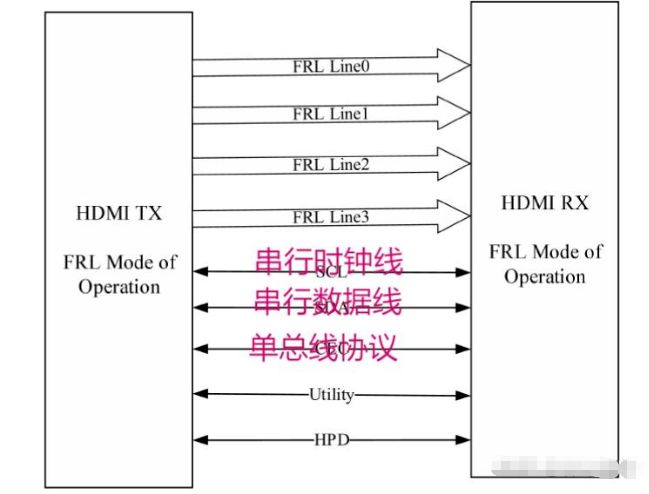

FRL模式（HDMI 2.1，最高48Gbps）

没有独立的时钟通道

发送端将时钟信息嵌入到数据流中

接收端需要从数据信号里“恢复”出时钟——这叫时钟数据恢复（CDR，Clock Data Recovery）

优点：节省通道资源，更高带宽

难点：CDR电路必须从已经衰减、抖动的数据中精确提取时钟，对线缆质量要求更高

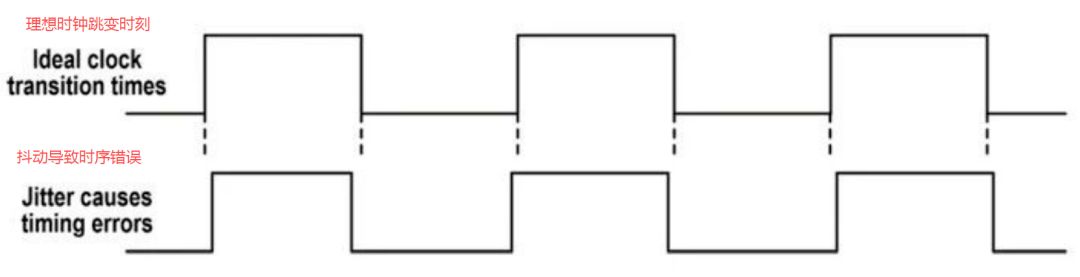

抖动从哪来？

先理解一个基本概念：抖动是一种类似噪声的伪影，由控制模拟和数字格式之间转换的主时钟中的轻微定时误差引起。

抖动的发生涉及两个环节：

捕获环节：模拟音频信号被录入模数转换器（ADC）时，ADC的采样时钟若不稳定，记录下来的数字信号就已经包含了时间误差

回放环节：数字信号从数模转换器（DAC）输出还原为模拟音频时，DAC的回放时钟若不精确，同样会产生时间误差

1. 随机抖动

由热噪声、散粒噪声等随机物理过程引起，符合正态分布，无法完全消除，只能通过材料和设计尽量降低。

2. 确定性抖动

由特定原因引起，可预测、可定位：

码间干扰（ISI） ：前面提到过，前一个信号“拖尾”干扰后一个信号的跳变时刻

反射：阻抗不匹配产生的反射波叠加在原始信号上，使跳变沿位置偏移

电源噪声：芯片供电不稳定，导致驱动电路的跳变速度变化

串扰：相邻信号线之间的电磁耦合

3. 总抖动

随机抖动 + 确定性抖动的总和。眼图中的“眼宽”就是总抖动的直观反映——抖动越大，眼睛张得越窄。

滑动与漂移

还是101/010队列的例子，如果接收端的“010”节拍和发射端的“101”节拍之间的偏差是缓慢累积的（比如接收端的晶振频率和发射端有微小差异），刚开始好像对得上，走几步之后就开始错位。这就是漂移——信号在时间轴上的长期缓慢偏移。

如果偏差继续累积，接收端的节拍彻底和发射端错开，多走一拍或少走一拍，数据帧对齐丢失，这就是滑动——直接导致画面冻结、黑屏。

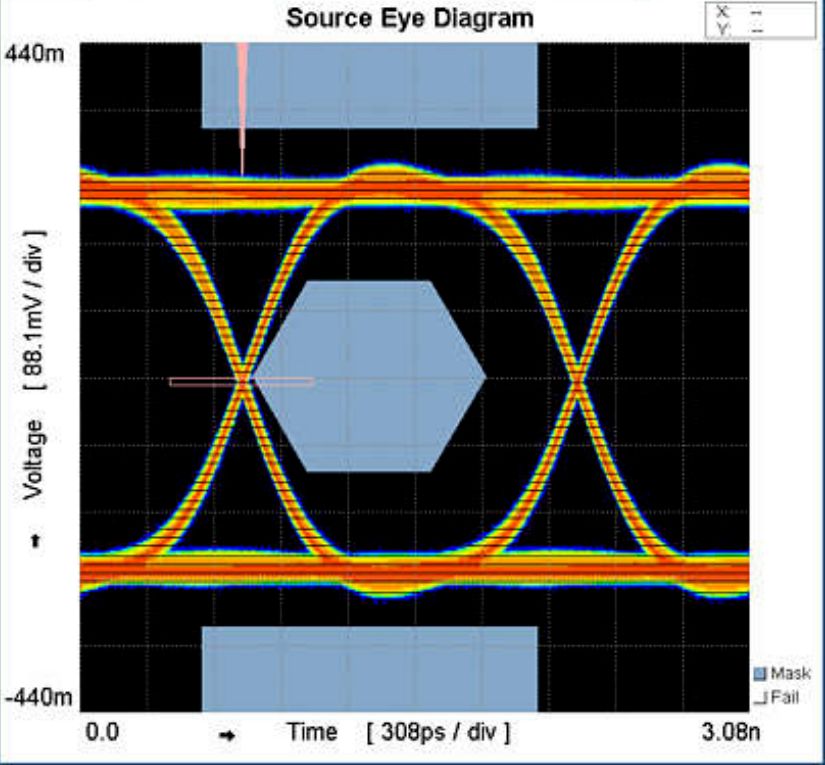

眼图中的时间维度

眼图是信号质量最直观的可视化工具。它包含两个维度：

垂直方向（幅度） → 眼高 → 对应电压余量

水平方向（时间） → 眼宽 → 对应时间余量

抖动和漂移共同决定眼宽。抖动越大，信号跳变沿在时间轴上的散布越宽，眼睛张开得越窄。漂移则会使整个眼图在水平方向缓慢移动，进一步压缩有效采样窗口。

接收端必须在眼图中心附近的某个时刻采样，才能准确判断0和1。如果抖动太大，眼宽缩窄，采样点可能落在判决边界上，导致误码。

如何解决时钟相关问题

1、选线：源头减少信号劣化

时钟问题本质上是由信号完整性劣化引起的——码间干扰导致抖动、反射导致振铃、幅度衰减导致CDR无法锁定。线缆质量越好，接收端恢复时钟的难度就越低。

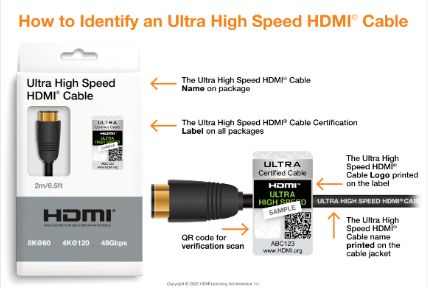

通过HDMI认证的线材：HDMI ATC认证要求线材通过严格的眼图模板测试和抖动测试，确保在规范规定的传输距离内，抖动和信号衰减控制在可接受范围内。认准“Ultra High Speed HDMI”认证标签，这是最直接的筛选方式

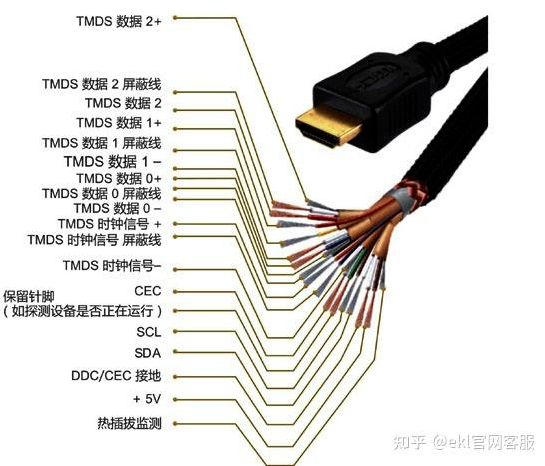

材质与屏蔽：高纯度无氧铜（OFC）降低趋肤效应带来的高频损耗、减少码间干扰；多层屏蔽（铝箔+编织网）抑制外部干扰，减少串扰引发的抖动。这些是降低信号劣化的物理基础

2、接收端修复：均衡与CDR

接收端的时钟数据恢复（CDR）电路和均衡器本身就有“修复”功能，只是在劣质线缆下，其能力不足以弥补信号劣化的程度：

发送端预加重：人为增强信号的高频分量，预补偿线路的高频损耗（这部分由源端设备完成）

接收端均衡（CTLE、DFE） ：CTLE（连续时间线性均衡器）有选择地放大被衰减的高频信号，将“闭合”的眼图重新“撑开”；DFE（判决反馈均衡器）利用已判决的数据来消除当前信号中的码间干扰。两者配合，使接收端获得更大的眼高和眼宽，从而提高采样的准确率。当线缆质量足够时，均衡器能正常修复；线缆质量太差时，均衡器也无能为力

3、设备层面：减少阻抗突变

每经过一个设备接口（播放器→功放→电视），信号就多经历一次阻抗不连续点，都会引入反射和抖动。这就是为什么播放器做音画分离效果更好的原因——信号路径上少一个接口，就少一分劣化的风险。

一句话总结：抖动和漂移是物理传输的必然产物，优质线缆的作用是把它们控制在接收端能“修复”的范围之内。选一根合格的HDMI线，比什么都强。
