‍射频功放带载工作时，最怕的就是外部负载失配，比如天线开路、短路或者被异物遮挡。一旦失配，发射出去的能量就会被反射回来，导致输出端口驻波比（VSWR）急剧升高。这些反射波与正向波叠加形成驻波，反射能量最终在功放内部耗散，导致器件温度急剧上升，严重时直接烧毁功率管。

现代功放基本都内置了VSWR（电压驻波比）保护电路。一旦检测到驻波比超过设定阈值，电路会自动降低输出功率或直接关闭输出，防止器件损坏。但这个阈值怎么定，其实挺有讲究。定得太高，保护来不及动作，管子已经热击穿；定得太低，正常工作时负载稍有波动就触发降功率，系统性能大打折扣。

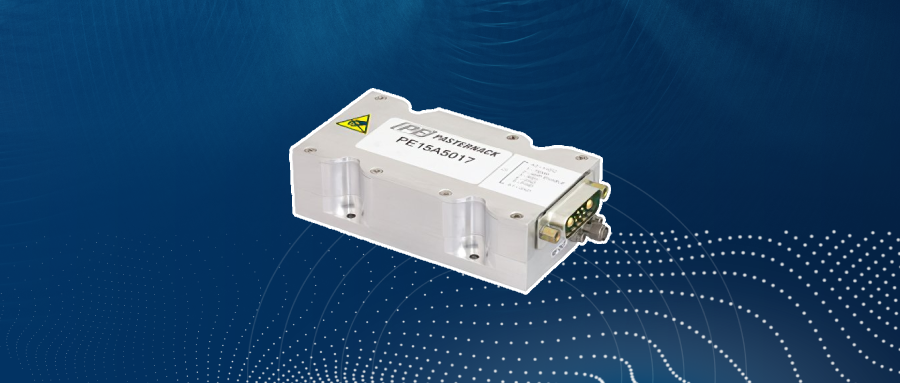

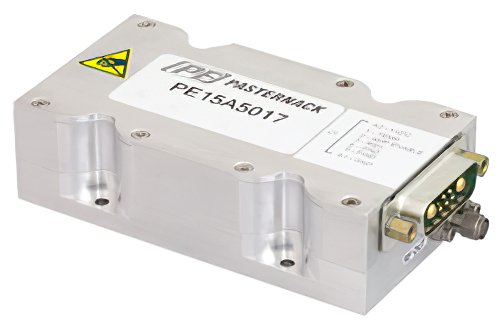

高功率 GaN 放大器，增益 43 dB，Psat 10 W， 700 MHz ~ 6 GHz， 输入端 SMA，输出端 SMA

设定驻波保护阈值，核心依据是功率管本身能承受的反射功率极限。这个参数通常由器件手册给出，同时要结合功率管的二次击穿极限、功放的增益和输出功率等级、工作频段以及散热条件综合考量。反射系数Γ与负载阻抗直接相关，驻波比与反射系数的关系为 VSWR = (1+|Γ|)/(1-|Γ|)，理解这个关系有助于从阻抗层面评估失配程度。

在实际应用中，功率管datasheet中的VSWR tolerance曲线，确定在当前频段和功率等级下管子能承受的最大VSWR值，然后在此基础上留出1.5到2倍的余量作为保护触发点。频段不同，设定策略也有差异。高频段尤其是毫米波频段，波长更短，传输线效应更显著，微小的阻抗变化就能引起较大的驻波波动，保护阈值需要设得更保守。低频段相对宽容一些，但也不能掉以轻心，尤其是宽带功放在工作频带边缘的失配往往更严重。

测试验证环节不可或缺。可以用网络分析仪测量功放输出端VSWR随频率的变化曲线，再结合负载牵引（Load Pull）测试，确认功放在不同失配条件下的实际表现。有些情况下，标称的VSWR耐受值是在特定测试条件下得出的，实际工况可能更恶劣，必须通过实测来校准保护阈值。

从产品选型角度看，除了关注标称的VSWR保护指标，还要考察保护电路的响应速度和不同负载条件下的功率回退特性。
