电工电气控制三大锁：自锁、互锁、联锁

在电工电气控制行业中，行业内常说的电气三把锁，分别为自锁、互锁与联锁，三者是搭建电气逻辑、保障电路运行安全、规范设备动作流程的核心基础，也是电气实操与识图必备知识点。

下面用直白易懂的语言，结合生活与工业实例，详解三大电气锁原理：

自锁：自主保持，持续运行

核心含义：触发一次动作后，松开操控信号，设备依旧维持当前工作状态，自主锁定运行模式。

生活实例：电梯关门按键，轻按一键即可自动关门，无需持续按压；家用照明开关同理，一键开合、状态恒定。

工业实例：车间传送带、水泵、风机启停控制。按下启动按钮，接触器依靠自身辅助触点完成电路自锁，松手后设备持续运转，仅按下停止键方可断电停机。

互锁：相互制约，互斥防护

核心含义：两组相反运行回路互相限制、彼此锁定，二者无法同时通电工作，规避线路冲突与安全隐患。

生活实例：升降电梯运行时楼层防护门自动锁死，电梯停稳后方可开门，运行与开门动作相互排斥。

工业实例：电机正反转经典控制电路。正转回路接通时，强制切断反转控制线路，杜绝两相电源短路，从根源避免设备烧毁、电路跳闸故障。

⛓️ 联锁：顺序联动，依规启停

核心含义：多台设备遵循固定先后动作逻辑，前置设备正常启动运行后，后置设备方可启动，严格把控作业流程。

生活实例：台式电脑使用逻辑，必须先开启主机，显示器才能正常投屏显示，顺序颠倒无法正常使用。

工业实例：重型机床作业控制，优先启动润滑油泵完成设备供油润滑，主轴电机才能启动运转，有效避免机械干磨磨损，延长设备使用寿命。

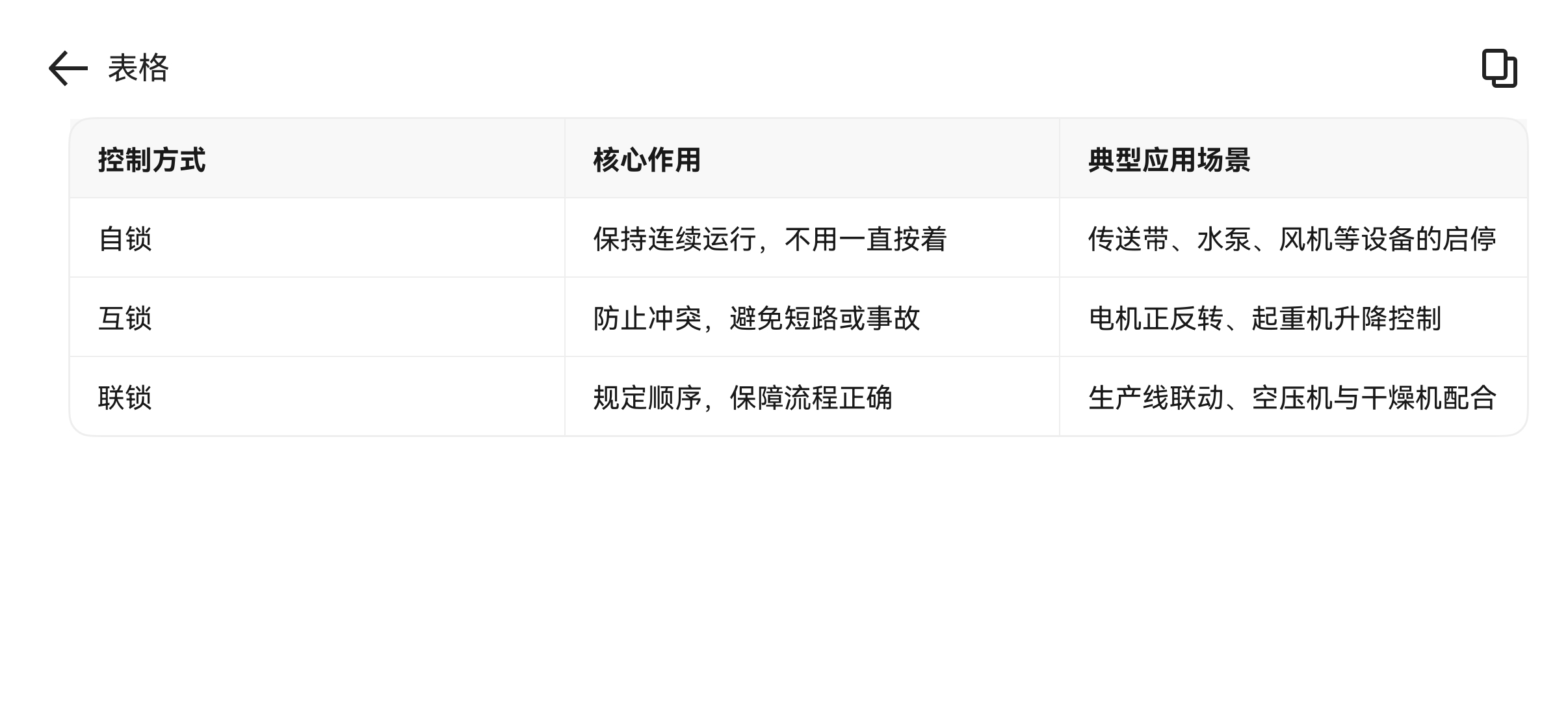

电气三锁简明对照表
