在电力系统工作中，经常会看到无功补偿柜，且不知道作用及原理，今天就针对电容补偿柜无功补偿个问题进行讲解。

一、为什么要做无功补偿？核心三大作用

1. 提高功率因数，避免供电局罚款

电网对企业用电功率因数有标准要求，数值过低会产生力率电费罚款；补偿达标还能拿到电费奖励。

2. 改善电网供电质量

无功功率过大，会造成线路电压压降大、电压偏低，电机发热、设备出力不足；投入电容后稳定电压，设备运行更平稳。

3. 节约电能、降低线路损耗

无功电流会占用电缆、变压器的载流量，产生额外铜损、铁损。抵消无功后，线路总电流下降，线缆和变压器发热减少，降低线路耗电，同时变压器可带动更多用电设备，不用扩容。

二、无功补偿工作原理

工厂绝大多数用电设备属于感性负载（电动机、水泵、风机、变压器、接触器线圈等）。

电机运转时，不仅要消耗做功的有功电能（转化成动力），还需要建立旋转磁场，这部分来回交换、不对外做功的电能，就是无功功率。

感性负载的特点：在交流电一个周期内，先从电网吸收磁场能量，再把能量送回电网，持续和电网交换无功电流。

而电容器属于容性负载，它储能、释能的时间相位和感性负载完全相反：

电机从电网吸收无功的时候，电容器刚好向外释放无功；电机向电网返还无功的时候，电容器刚好吸收无功。

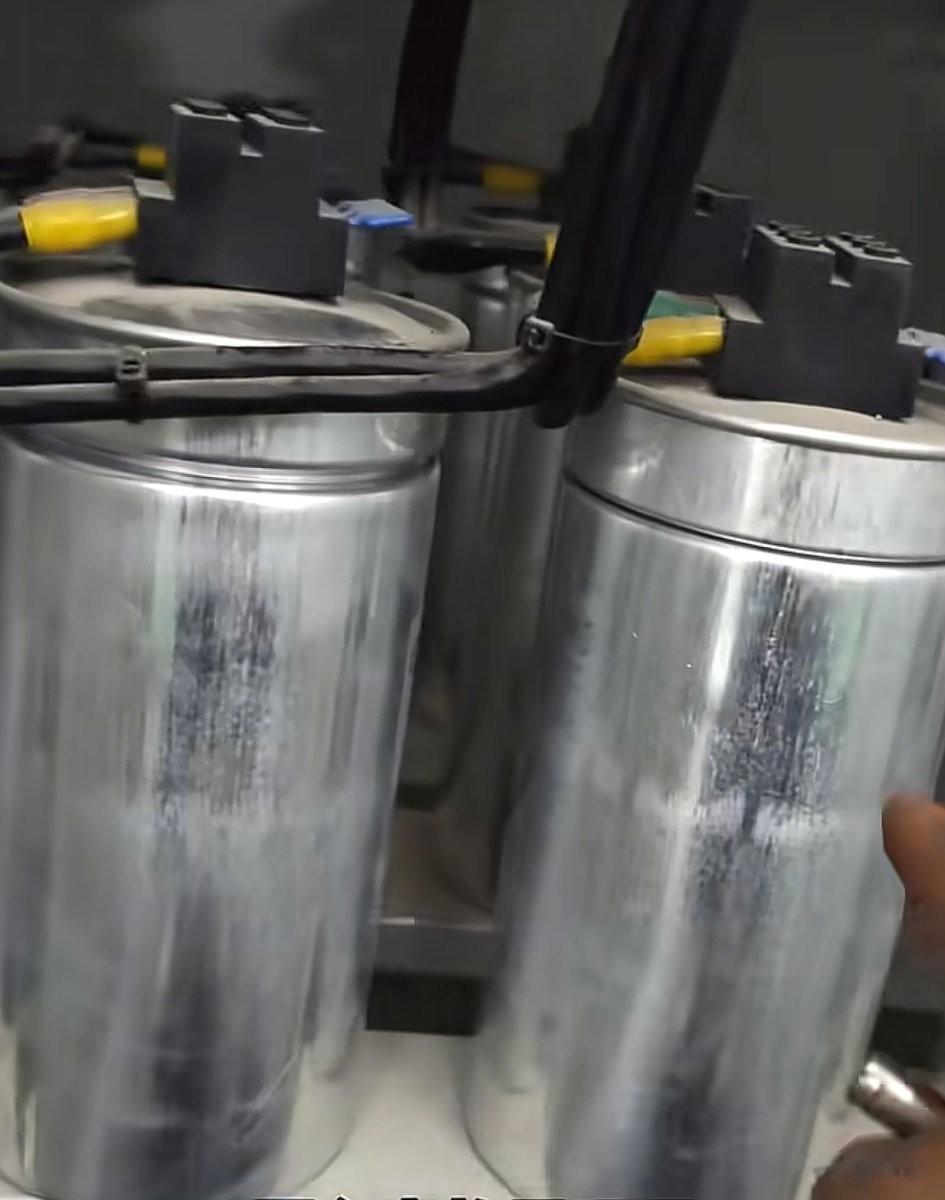

电容补偿柜内部由多组电容器、投切开关、控制器组成，自动匹配现场感性无功的大小，释放容性无功，就地抵消感性负载所需的无功功率。

三、最终效果

原本需要从变压器、高压电网远距离输送的无功电流，直接由电容器就地供给。

电网只需要输送做功的有功电流，线路里流动的总电流大幅减小：

1. 无功功率占比下降，功率因数大幅升高；

2. 线路、变压器发热损耗降低，省电；

3. 母线电压稳定，设备故障率降低；

4. 满足供电部门功率因数考核标准，减免罚款。

为了平衡感性设备产生的滞后无功，减小电网无功输送压力，降低供电损耗，所以工业配电系统都必须配套电容补偿柜做无功就地补偿。
