石材开料成毛板之后，很多加工方会直接进入防护工序，完全忽略石材内部的含水率控制。刚开采的荒料内部含水率普遍在10%以上，开料过程中用到的冷却水也会渗入石材内部，这些水分如果没有提前排出，后期被防护剂封在石材内部，会在封闭空间内不断循环侵蚀石材结构。加工环节的烘干操作要使用恒温烘干房，温度稳定控制在40到50摄氏度之间，不能用明火直接烘烤，否则会导致石材受热不均出现开裂。不同品类的石材烘干时长有明确标准，花岗岩密度高，水分渗出速度慢，烘干时长至少要达到48小时，大理石、砂岩这类孔隙较大的石材，烘干时长要延长到72小时。烘干完成后要用专业的石材含水率检测仪检测，板材各个点位的含水率数值都低于0.3%，才能进入下一道工序。

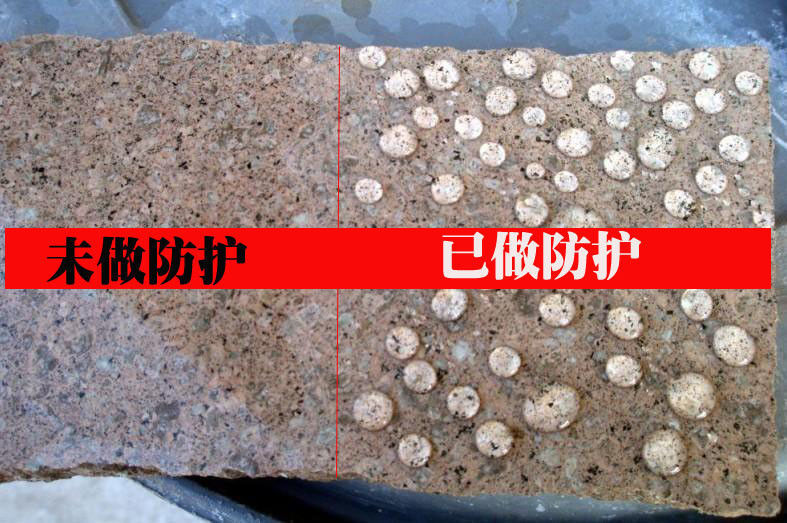

烘干完成后的防护剂涂刷，直接决定了石材的防潮寿命。现在市面上的石材防护剂主要分水型和油型两类，水型防护剂耐候性差，长期在潮湿环境下容易失效，针对地下室使用的石材，适配渗透型油性防护剂，这类防护剂能渗入石材内部孔隙形成疏水层，不会在表面形成明显漆膜，不会影响石材的装饰效果，有效渗透深度不能低于2毫米。涂刷操作要覆盖石材的所有接触面，和墙面粘结的背阴面要涂刷3遍，朝外的装饰面涂刷2遍，每一遍涂刷的间隔不能少于2小时，要等上一遍防护剂完全渗透干透之后再刷下一遍，防止表面堆积影响渗透效果。涂刷完成后的石材要放在无尘通风的环境下静置24小时，让防护剂完全固化。中国石材工业协会2024年的检测数据显示，按照这个标准涂刷的石材，防水渗透率能达到98%以上，比仅涂刷1遍装饰面的做法，防潮使用寿命延长12年以上。孔隙偏大的石材可以采用浸泡式防护处理，将整板完全浸入防护剂池中10到15分钟，拿出来沥干后静置固化，防护渗透深度能达到3毫米以上，适配湿度常年高于80%的地下空间。

很多石材为了防止运输加工过程中断裂，会在背面粘贴玻璃纤维背网，普通背网使用的粘结胶是水溶性的，长期接触潮气会出现脱胶，导致石材和墙面粘结层分离，出现空鼓脱落。加工过程中要将石材原有的普通背网完全撕掉，更换为环氧树脂材质的防水背网，粘贴背网使用的粘结胶也要选用防水型环氧树脂胶，粘贴完成后还要在背网表面多涂刷1遍防护剂，完全隔绝潮气从背面渗入的通道。

石材切割成指定尺寸之后，侧边会形成新的裸露断面，这些断面的孔隙完全暴露，很多加工方只会涂刷正反两面的防护剂，完全忽略侧边的处理，潮气很容易从侧边孔隙渗入石材内部。切割完成的板材，要先用防水型石材补胶把侧边的微小裂纹、孔隙全部填补平整，打磨光滑之后再和正反两面一起涂刷防护剂，不能留任何裸露的石材断面。如果加工过程中发现石材表面有明显裂纹，要先用高压设备将防水补胶注入裂纹内部，完全固化后打磨平整，再做整体防护处理，避免后期潮气顺着裂纹侵蚀内部结构。

加工完成的石材存放环节也不能忽略防潮，不能直接堆放在露天或者潮湿的仓库地面上，要放在离地30厘米以上的防潮架上，板材之间要用干燥的防潮棉隔开，避免相互摩擦破坏表面的防护层。存放石材的仓库相对湿度要控制在40%以下，雨季要开启除湿设备控制湿度，加工完成的石材存放时长不要超过15天，存放时长超过7天的板材，运到现场安装之前要再补刷一遍背阴面的防护剂，确保防护效果不会因为存放时间过长打折扣。

很多人会觉得石材送到施工现场再做防潮处理也来得及，实际上现场的温度、湿度以及防尘条件都达不到加工车间的标准，防护剂的固化效果会比车间加工时低30%以上，加工环节的防潮处理是第一道防线，也是成本最低、效果最稳定的防潮方案。
